运算器—门电路基础入门

1.什么是门电路？

门电路的官方定义，就是指能实现基本逻辑运算和复合逻辑运算的单元电路。

（1）那先了解什么是逻辑运算

首先，生活中存在各种逻辑关系。比如最经典的三大逻辑关系：与，或，非。（当然可不只有这些）

而我们都知道，数学上的加减乘除这些对数字的变换为数学运算。那么以此类比，在电路上以逻辑关系实现对电路上输入输出端电平高低的变换称为逻辑运算

（2）基本逻辑运算

基本逻辑运算包括：与，或，非，与非，或非，异或，同或；（共7种）

2.六大基本门电路

（1）输入端与输出端

复杂的门电路有多个输入端和输出端

但基本门电路通常只有两个输入端和一个输出端（非门除外）

（2）高电平与低电平

高电平通常用1表示，低电平通常用0表示

（3）

除去上文七种逻辑关系中的同或关系，剩下的六种逻辑关系都有对应的门电路实现其逻辑运算，这就是六大基本门电路

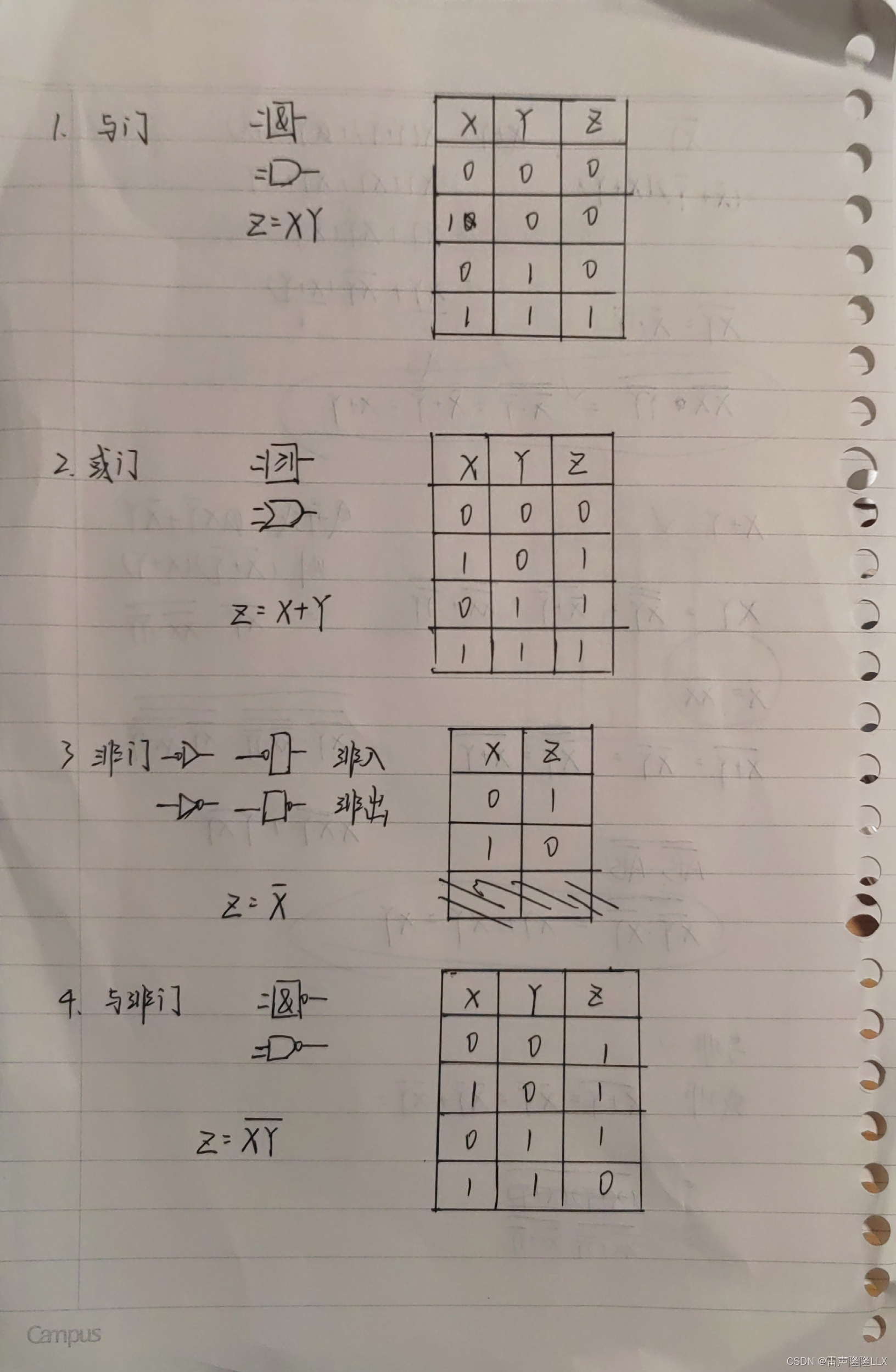

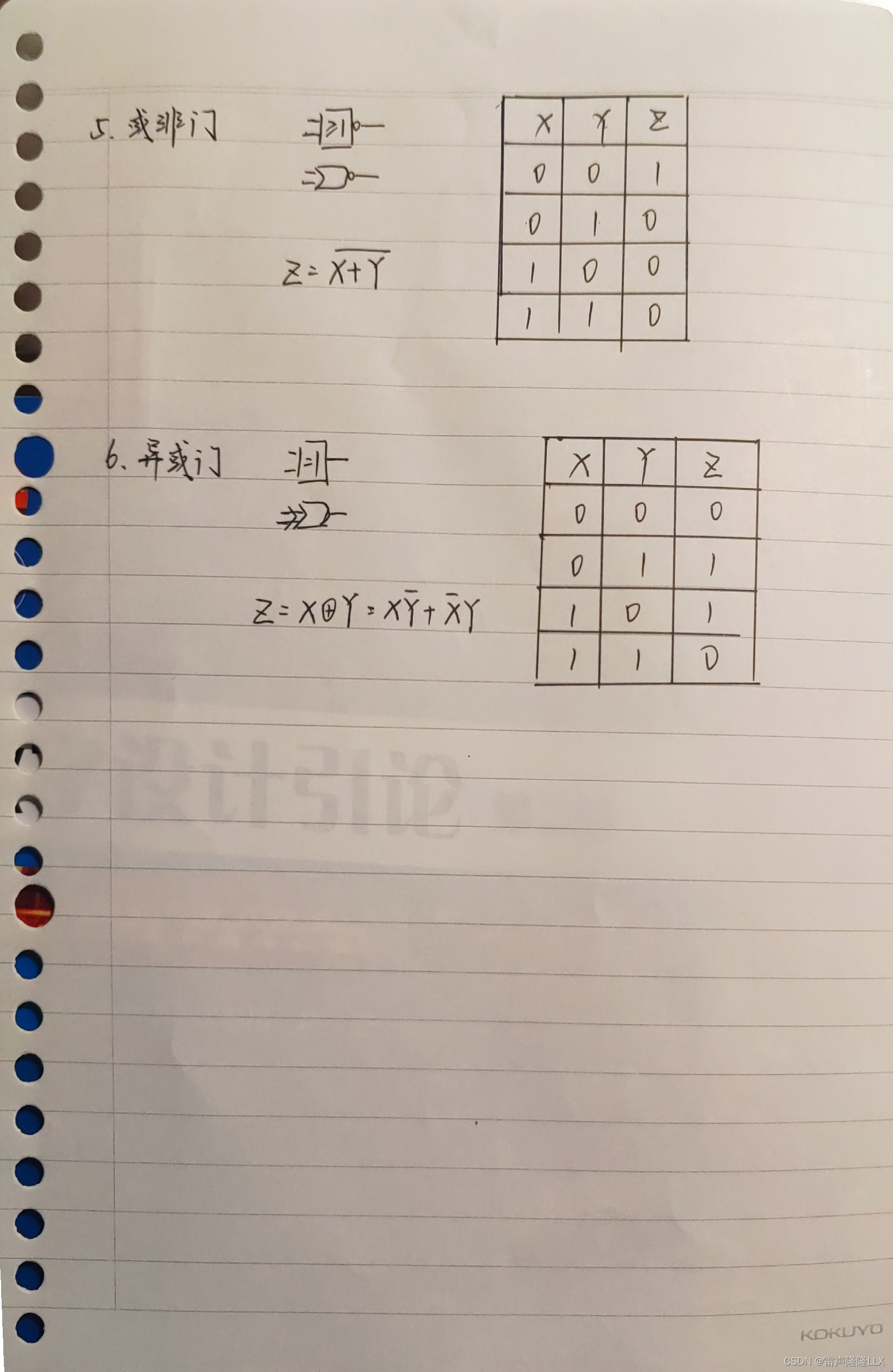

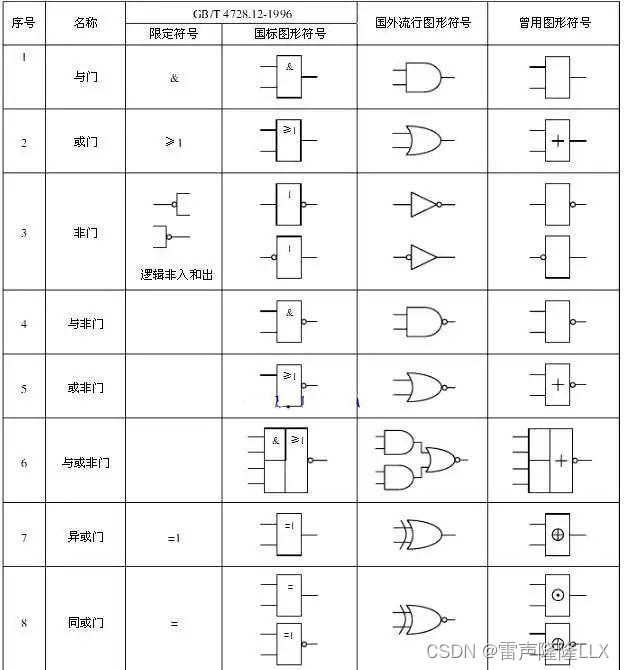

六大基本门电路的符号，逻辑表达式与真值表





 而关于逻辑表达式，真值表以及相关的逻辑运算法则将在后续文章中呈现
