需求工程小黑指北-建模题要点

  建模

领域模型：

用例描述:
1顾客携带商品到销售终端POS前
2.收银员开始一个新的销售处理。

3收银员输入物品项标识
4系统记录销售的物品项列表并且显示物品描述、价格和总价.
收银员重复步骤3-4，直至输入所有物品项。

5系统显示最后的总价
6.收银员告诉顾客总价，要求顾客支付账款

7顾客付款，系统结账。
8系统记录整个销售处理，更新产品库存目录
9.系统打印收据

10.顾客离开.

步骤：1.识别候选对象与类(将所有名词提取出来)

确定对象:
顾客,商品,POS，收银员,销售处理,物品项列表,物品描述,价格，总价，账款,产品库存目录，收据

2.摒弃掉没有状态或没有行为的对象

摈弃对象:
物品项标识:只有状态没有行为

价格:只有状态没有行为

总价:只有状态没有行为

收据:既无状态也无行为

确定对象:
顾客,商品,POS收银员,销售处理,物品项列表,物品描述,账款,产品目录

3.行为分析：搜寻动词，识别系统行为，从中发现对象

4.发现对象之间的联系，添加类的重要属性

*——1   多对一

1——*   一对多

*——*   多对多

1——1   一对一

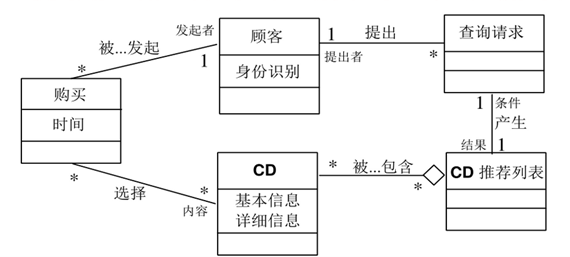

例：用例描述:
1顾客向系统提起查询请求
2系统根据请求为顾客提供一个CD的推荐列表3顾客在推荐列表中选定一个CD，然后要求查看更详细的信息
4系统为顾客提供选定CD的详细信息5顾客购买选定CD
6.顾客离开.

交互图

用例描述:
1顾客携带商品到销售终端POS前
2.收银员开始一个新的销售处理。

3收银员输入物品项标识
4系统记录销售的物品项列表并且显示物品描述、价格和总价.
收银员重复步骤3-4，直至输入所有物品项。

5系统显示最后的总价
6.收银员告诉顾客总价，要求顾客支付账款

7顾客付款，系统结账。
8系统记录整个销售处理，更新产品库存目录
9.系统打印收据

10.顾客离开.

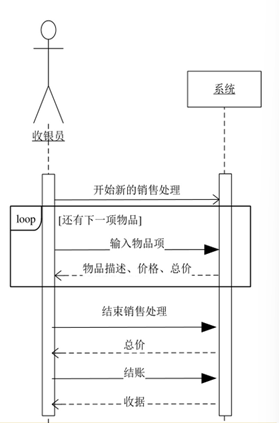

1. 确定上下文环境

2. 找出参与交互的对象(对象下加下划线)

3. 将对象平行排列，添加生命线

4. 添加消息，描述交互行为

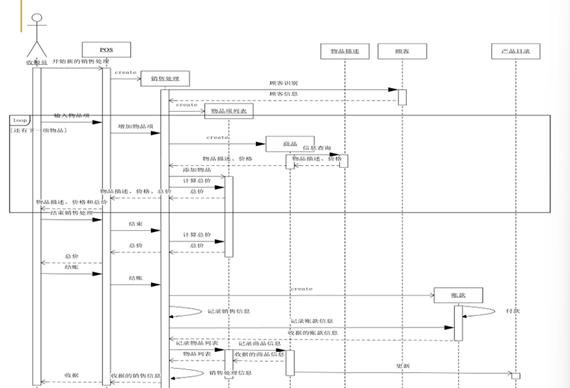

详细顺序图：

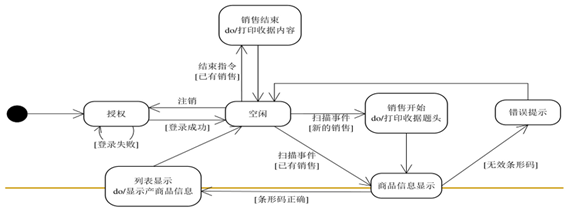

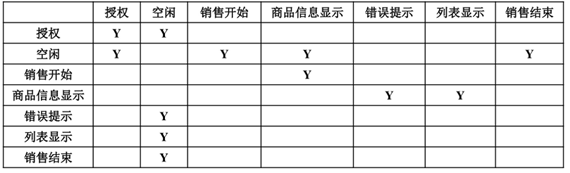

状态图：
