LM393实现简易PWM调压电路

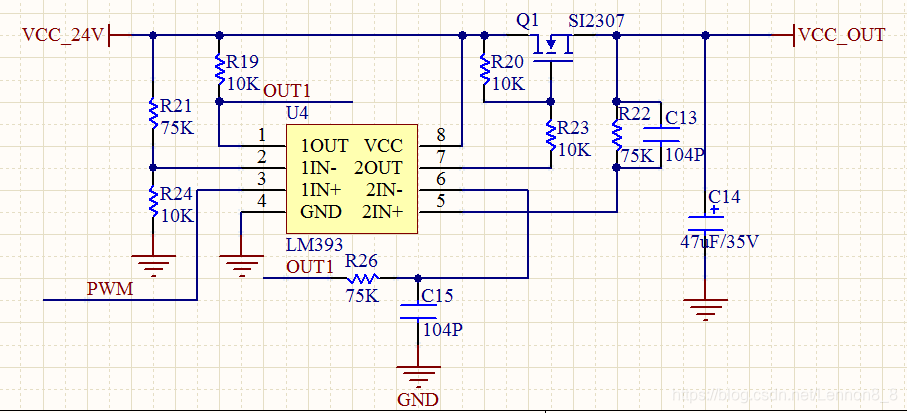

LM393+MOS管实现简易的PWM调压电路
在这里插入图片描述

电路工作原理:
◆R21、R24 电阻分压后接到1IN- ,1IN+脚接PWM信号,当1IN+为高电平时,1IN+大于1IN-,1OUT输出24V高电平,当1IN+为低电平时,1OUT输出低电平,其实1OUT输出就是24V的PWM信号,经过R26、C15电路后将PWM电压转成一个平滑的电压,输入到2IN-端,2IN+接到电压输出端,当输出的电压(2IN+)低于1IN-时,2OUT输出低电平,MOS管导通,输出电压上升;当输出电压大于1IN-后,2OUT输出高电平,MOS管关断,如此反复工作,形成一个稳定的电压输出。
◆ 改变PWM的占空比就可以实现电压调节。
◆ 电路中,R21、R24分压后的电压要小于PWM电压(3.3V),这里取R21 = 10K,R24=1K,当电源是24V时,1IN-的电压是2.18V;当电源是12V时,1IN-的电压是1.09V,可以保证宽压使用
◆C13用于改善输出纹波,C14电容必须要有。
◆此电路应用于小电流调压,电流太大,MOS管会发烫,就要换大功率MOS管。
