简单的LED恒流电路

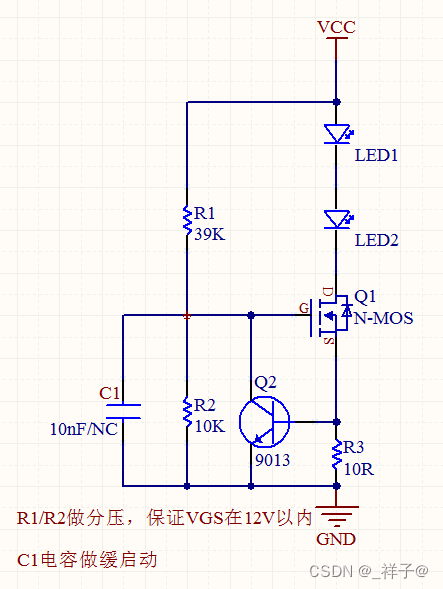

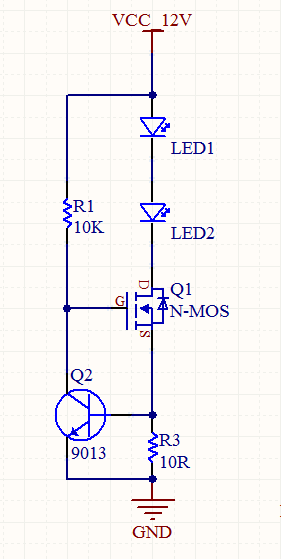

利用三极管+MOS管做LED的恒流电路：
工作原理：
1、Q1没有导通的情况下，Q2的B极电压为0V，Q2截止，Q1的G极由R1施加电压，Q1导通；
2、Q1导通后，电流流过R3,R3上产生电压，当R3电压升到0.7V，Q2导通， Q1的G极被拉低（0.7V），Q1截止。
3、如此反复开/关，达到恒流效果。

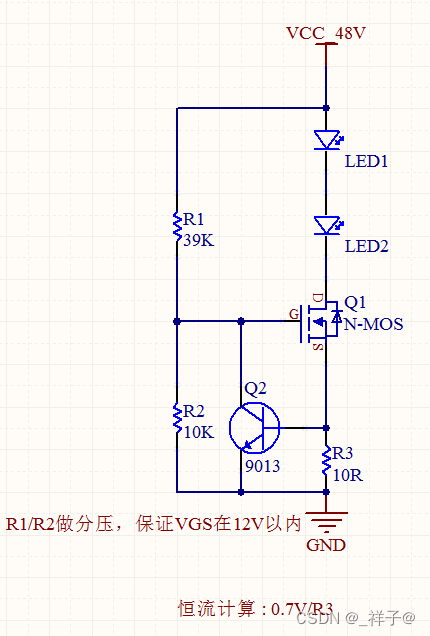

恒流公式：I = 0.7V / R3

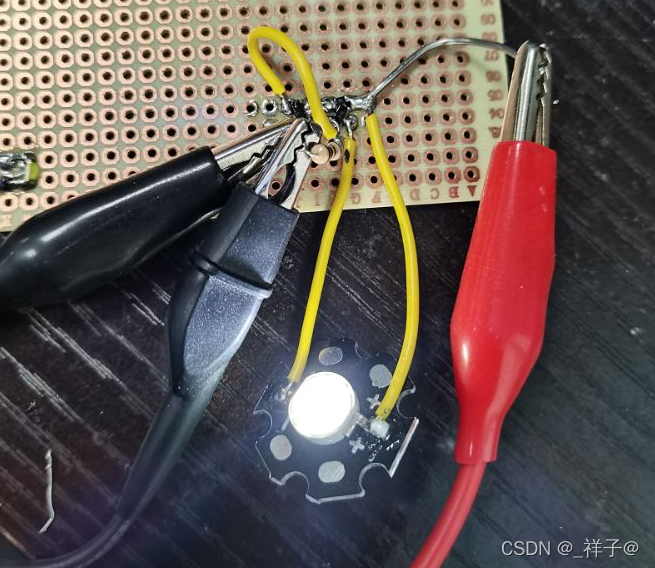

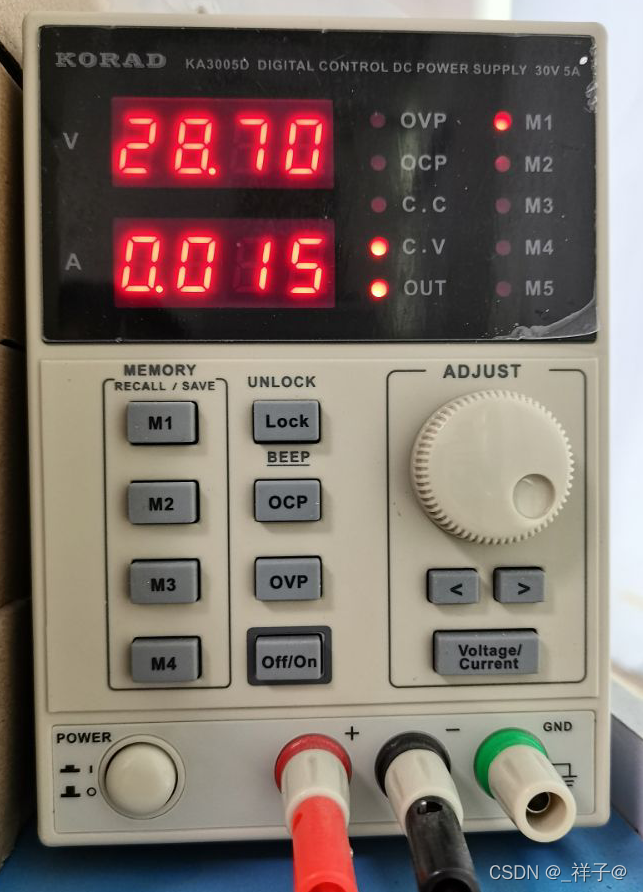

用28V给一个LED供电的实测效果,电流稳定在15mA:

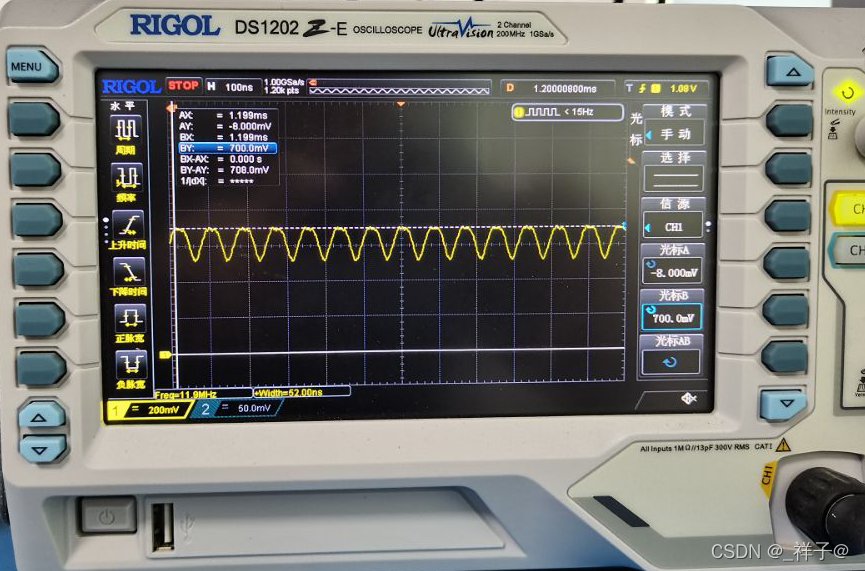

Q2 B极的波形，电压708mV，开关频率11.9MHz
