AT32F系列 TMR溢出中断

最新推荐文章于 2024-02-22 17:23:37 发布
最新推荐文章于 2024-02-22 17:23:37 发布
阅读量358 收藏
点赞数
文章标签： 单片机 stm32 嵌入式硬件
原文链接：https://bbs.21ic.com/forum.php?mod=viewthread&tid=3036524&page=1&extra=#pid11540470
版权

示例目的
演示AT32F4xx TMR使用更新中断的方法。
注：本例程对应的代码是基于雅特力提供的V2.x.x 板级支持包（BSP）而开发，对于其他版本BSP，需要注意使用上的区别。

支持型号列表：
支持型号 AT32F4 系列

主要使用外设列表：
主要使用外设
TMR
GPIO

快速使用方法
硬件资源

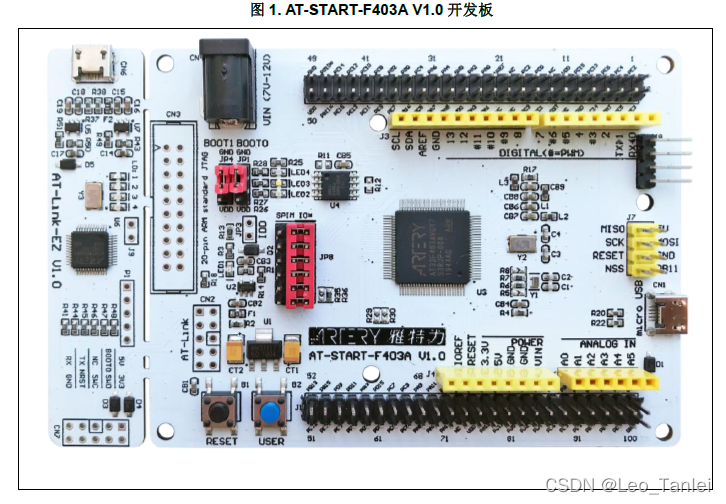

  1. AT-START-F403A V1.0开发板（其他型号请使用对应的开发板）
    在这里插入图片描述
  2. LED3

软件资源

  1. SourceCode
     tmr_base源程序
    注： 所有project都是基于keil 5而建立，若用户需要在其他编译环境上使用，请参考
    AT32xxx_Firmware_Library_V2.x.x\project\at_start_xxx\templates中各种编译环境（例如IAR6/7,keil
    4/5）进行简单修改即可。

示例使用

  1. 打开 tmr_base 源程序，编译后下载到实验板
  2. 实验使用AT-START-F403A V1.0 开发板，故选择 AT32F403A 项目工程
  3. 为了便于观察现象，程序配置了TMR的OVERFLOW中断，并在中断中toggle LED3。烧录程序
    在对应的开发板上，LED3每间隔1s闪烁一次则表示运行正常。

附件可在如下链接获取：
https://bbs.21ic.com/forum.php?mod=viewthread&tid=3036524&page=1&extra=#pid11540470
