【PCB】3.7V锂电池--5V充/放电控制电路--IP5306--画板笔记

芯片选择

IP5306时一款集成了电池充电管理、电压升压输出、电池电量指示等功能的芯片，有点小遗憾就是没有电池过放保护。

此芯片常用于充电宝电池充放电电路里面，说不定你现在拆开你的充电宝看看，里面用的正好是这一片电源管理芯片。

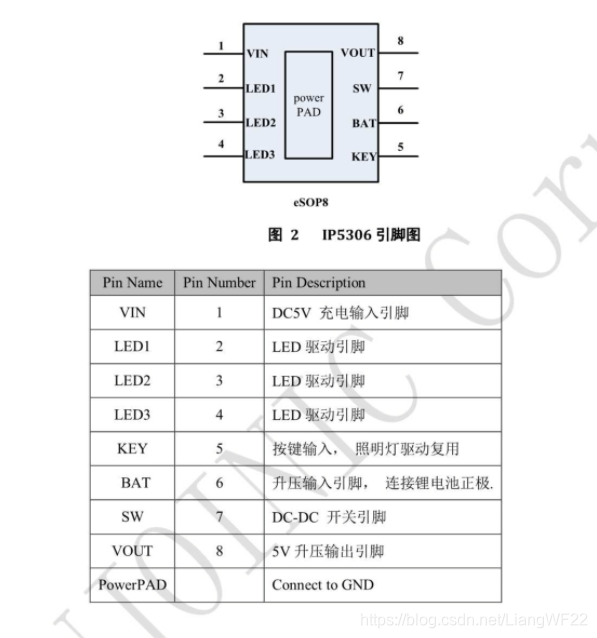

引脚定义

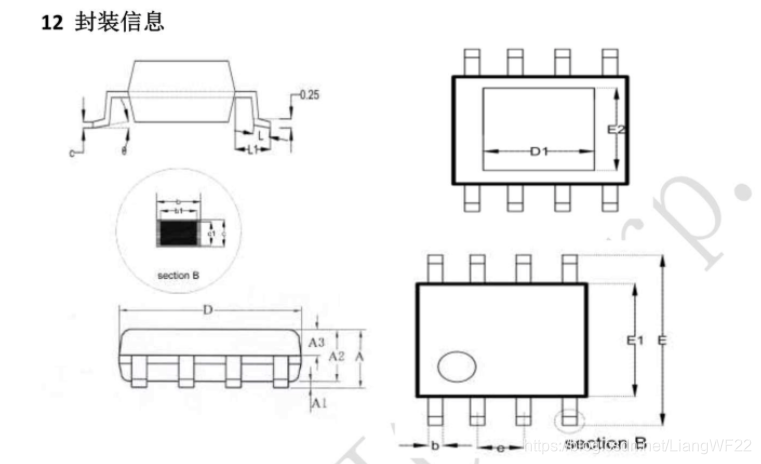

引脚定义如上图所示，除了8个引脚，还有一个PowerPAD，在芯片的小肚子上面，接地，又可以用来散热。稍微修改一下SOP-8封装就可以用。

详细的芯片资料：https://wenku.baidu.com/view/cdc877fe66ec102de2bd960590c69ec3d4bbdb0e.html

绘制电路原理图

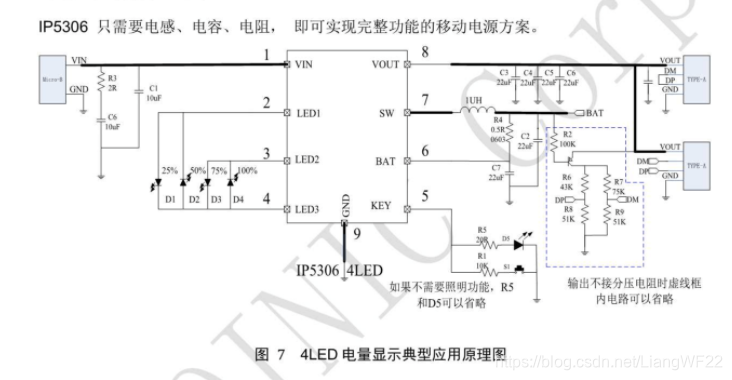

资料里面说这是典型的应用原理图：

因为我不需要两个USB座子输出5V，就去掉了其中对应的一部分电路，只需要输出5V就成，输出的5V嘛，应该可以直接接到单片机上用吧，没验证过。

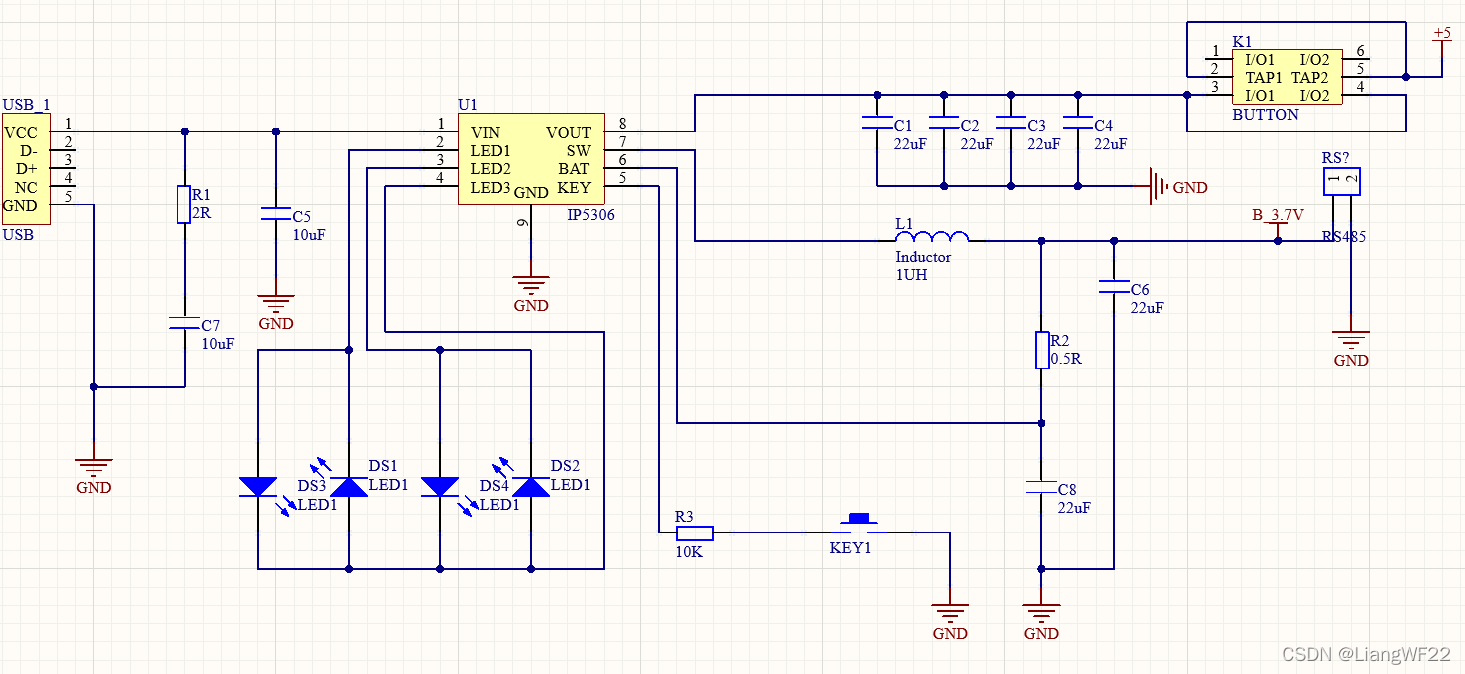

参考资料画的电路原理图：

绘制PCB

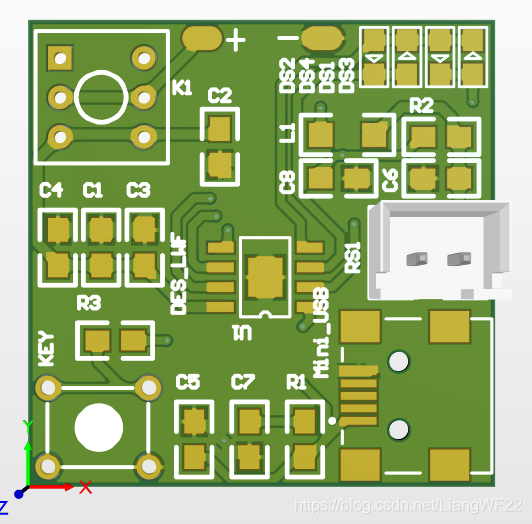

布完线，敷完铜的板子图如下。也不知道可不可以用，打出板子再说。（因为太懒了，固定孔什么的也没弄，请大佬们忽略，“狗头保护”）

对了，嘉立创打的板子也太便宜了吧，10cm*10cm以内的板子，5元5块，确实不错。

工程文件

每做一点，备份一点，万一电脑有一天突然死机[裂开]，找回工程文件那还不是有手就行的事？
万能的传送门：
https://leoeinstein.lanzouo.com/ijE7hztafkj

https://download.csdn.net/download/LiangWF22/79857695
2021年1月13日
