RF模组使用者在使RF模组进入Sleep后测试电流时有时会发现模组的功耗和规格书的Sleep状态电流值对应不上。这种情况都是让RF模组进入Sleep后,MUC和RF模组链接的IO的状态配置不正确造成的。
那么如何解决呢?本文将对RF模组在Sleep状态下如何做到最低功耗进行说明。
RF模组sleep时RF模组的IO状态
先要获知RF模组Sleep时,RF模组的IO的状态。该信息可从模组规格书,模组主芯片手册或者模组主芯片厂家处获取。下面以SX126X和LLCC68系列模组为例进行说明。

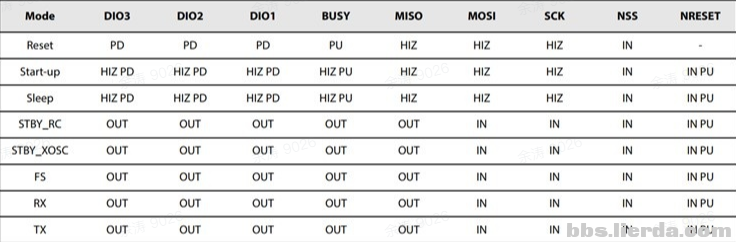

SX126X和LLCC68系列模组主芯片在各个状态下的各个IO的状态如下图所示:
我们主要关注Sleep状态下的各个IO的状态,并进行如下分类:
1
HIZ PD(高阻态下拉):包含IO有 DIO3、DIO2、DIO1
模组的这类IO在sleep时MCU的IO配置为输入下拉即可。
2
HIZ PU(高阻态上拉):包含IO有 BUSY
模组的这类IO在sleep时MCU的IO配置为输入上拉即可。
3
HIZ(高阻态无上拉和下拉):包含IO有 MISO、MOSI、SCK
这类IO当模组为Sleep时建议配置MCU的IO为下拉输入(对应MISO)
