Sdio 简单概述

SD卡总线速度模式：

Default Speed mode: 3.3V供电模式，频率上限25MHz，速度上限 12.5MB/sec

High Speed mode: 3.3V供电模式，频率上限50MHz，速度上限 25MB/sec

SDR12： UHS-I卡， 1.8V供电模式，频率上限25MHz，速度上限 12.5MB/sec

SDR25： UHS-I卡， 1.8V供电模式，频率上限50MHz，速度上限 25MB/sec

SDR50： UHS-I卡， 1.8V供电模式，频率上限100MHz，速度上限 50MB/sec

SDR104： UHS-I卡， 1.8V供电模式，频率上限208MHz，速度上限 104MB/sec

DDR50： UHS-I卡， 1.8V供电模式，频率上限50MHz，性能上限 50MB/sec

上述sdio 频率与速度关系，可以看到sdio速率对吞吐速率有直接影响。

一般sdio3.0只适用于11ac 以下。 11ax 很难跑起来

速率计算：

HZ和bit/s是一个相同的概念。时钟周期为1HZ，则传输数据的速率为1bit/s；时钟周期为100KHZ，则传输数据的速率为100kbit/s

sdio 4线：

208MHZ=208Mbps

V=208Mbps*4 = 832Mbps = 832/8 = 104MB/s

流程：

当host上电后，使所有的卡设备处于卡识别模式，完成设置有效操作电压范围，

卡识别和请求卡相对地址等操作。

1、发送2次CMD52，CMD52 可以读写sdio 寄存器数据，此处用于判断sdio状态

2、发送指令CMD0使卡设备处于idle状态；

3、发送指令CMD8，如果卡设备有response，说明此卡为SD2.0以上；

4、发送指令CMD55+ACMD41，该指令是用来探测卡设备的工作电压是否符合host端的要求；在发送ACMD41这类指令之前需要先发送CMD55指令，在SDIO中ACMD41指令被CMD5替代。

5、如果支持uhs，发送指令CMD11转换工作电压到1.8V；

6、发送指令CMD3获取RCA(relative card address)

7、 发送CMD7+RCA选卡，RCA是之前CMD3读取到的卡RCA，发送CMD7+0不选中卡片

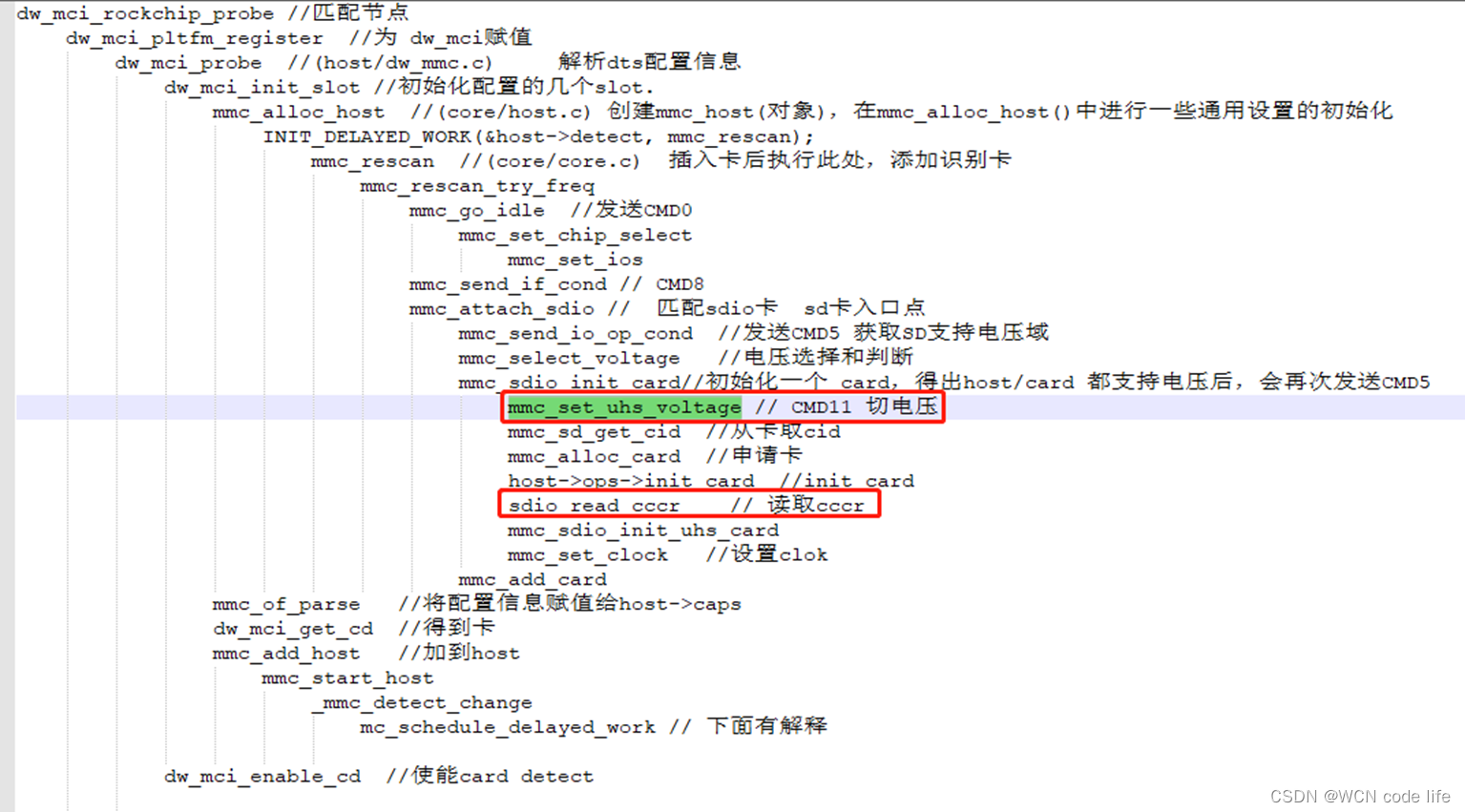

代码流程:

RTK 部分芯片在 RK host 速率上不到200M，就是CMD11 交互存在问题，可参考RK 给出的patch解决.

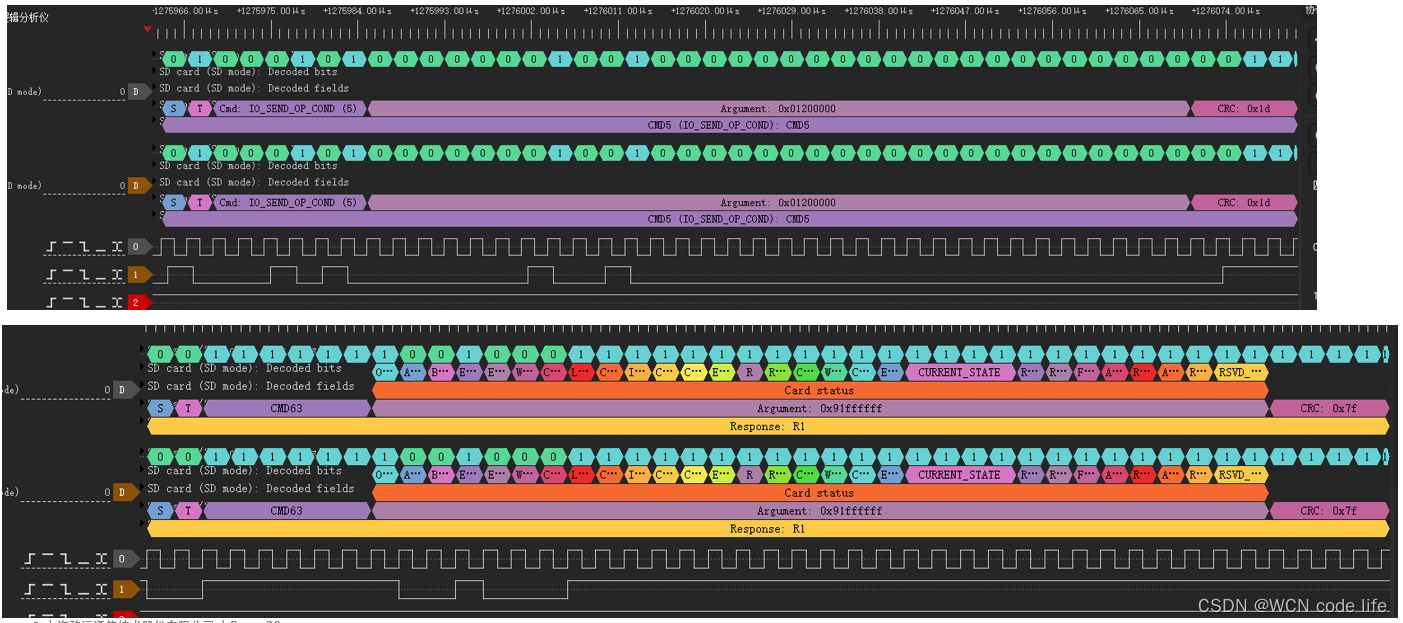

发送CMD5，（ S18R 为1 ）以及回复：

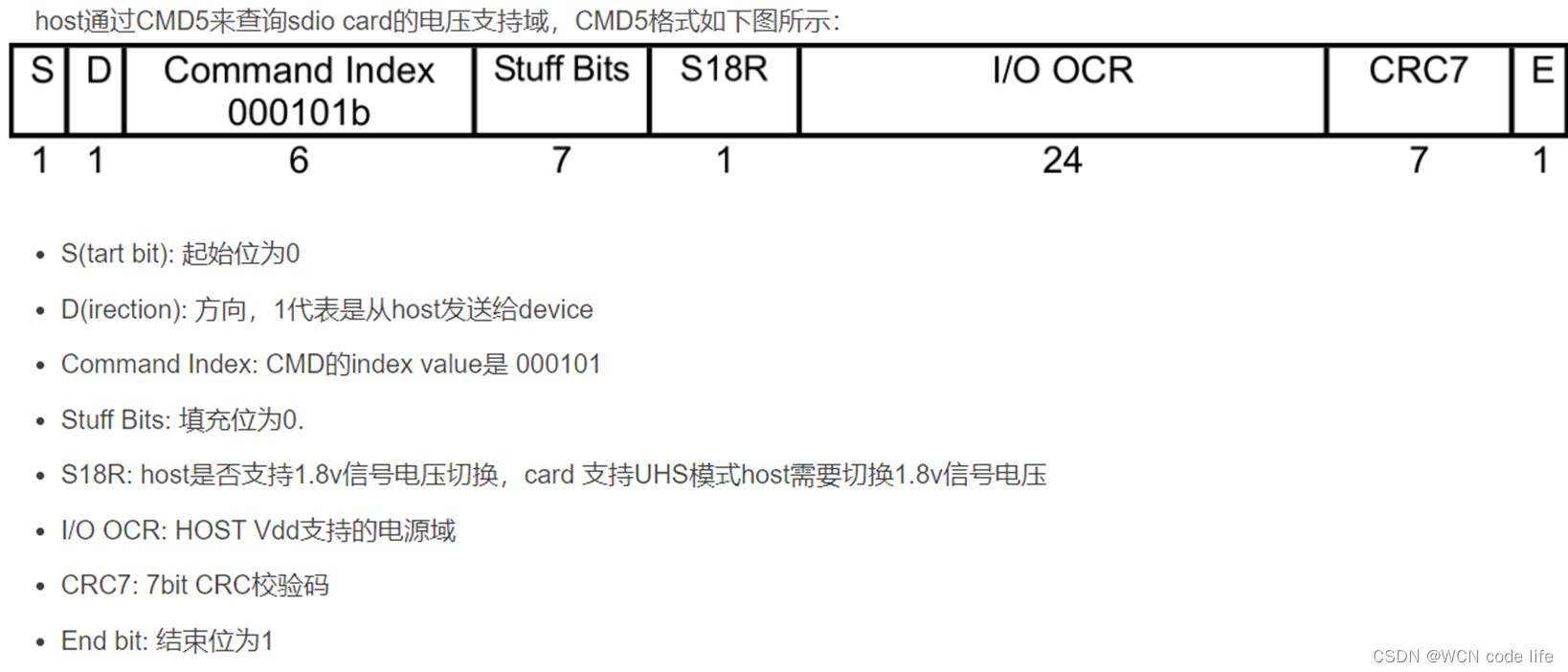

CMD5格式

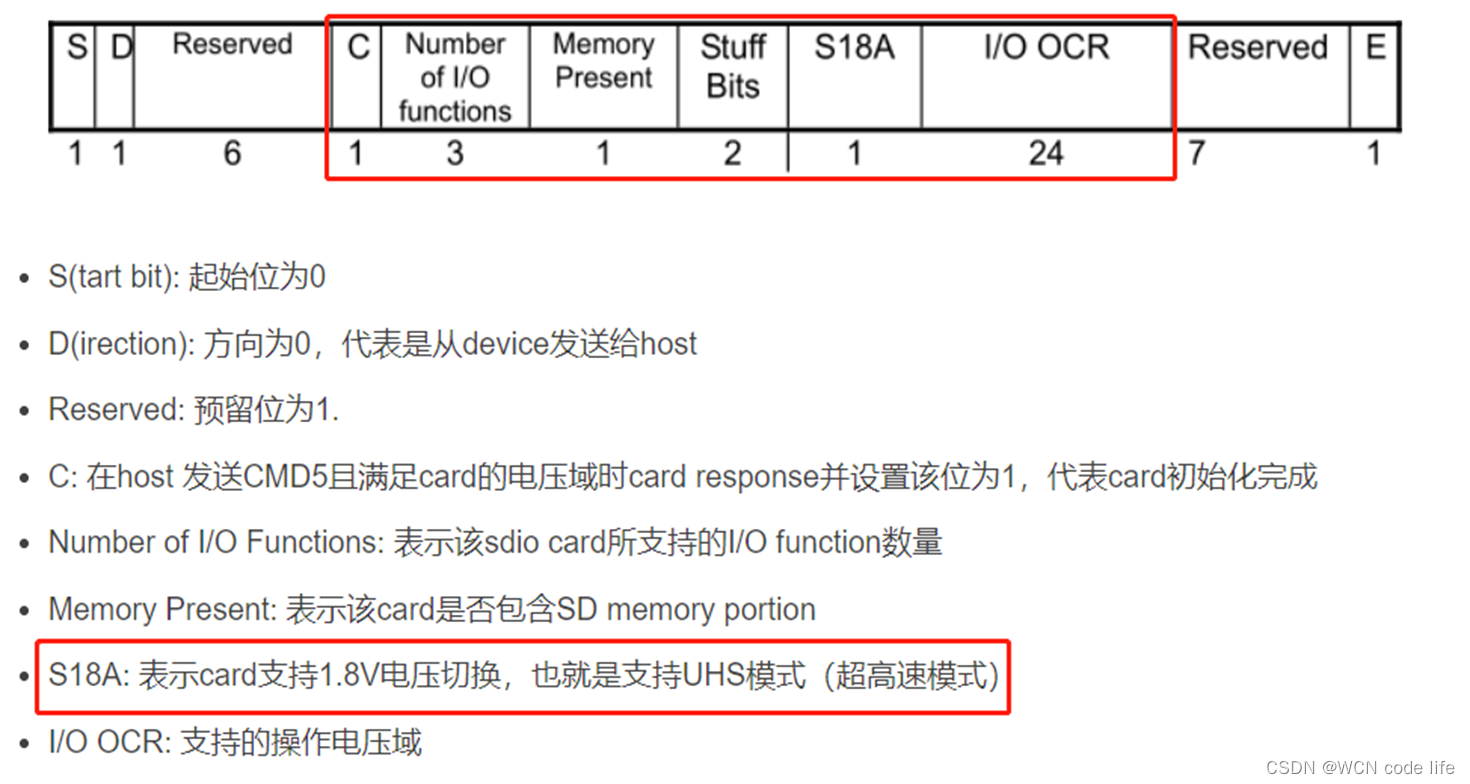

CMD5回复格式如下，Log中打印的是去掉前8位，后8位的值

具体代码流程可以加log跟踪

主要寄存器：OCR,CID,CSD,RCA和SCR。

Operation condition register(OCR)：32位的OCR包含卡设备支持的工作电压列表；

Card identification number register (CID)：包含用于在卡识别阶段的卡信息，包括制造商ID，产品名等；

Card specific data register(CSD)：CSD寄存器提供了如何访问卡设备的信息，包括定义了数据格式，错误校验类型，最大访问次数，数据传输率等；

Relative card address register(RCA)：存放在卡识别阶段分配的相对卡地址，缺省相对卡地址为0000h；

SD card configuration register(SCR)：SCR是一个配置寄存器，用于配置SD memory card的特殊功能。
