LTSPICE调用下载的lib文件步骤

最新推荐文章于 2024-04-01 21:19:53 发布
最新推荐文章于 2024-04-01 21:19:53 发布
阅读量6.1k 收藏 12
点赞数 2
文章标签： 硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Linda00linda/article/details/123620591
版权

1.lib文件保存在 LTSPICE-lib-sub文件夹

2.用LTSPICE打开保存这个文件夹中的这个lib文件（一定要是保存在这里，不会被删除的，不能是一会而儿就删的临时文件）

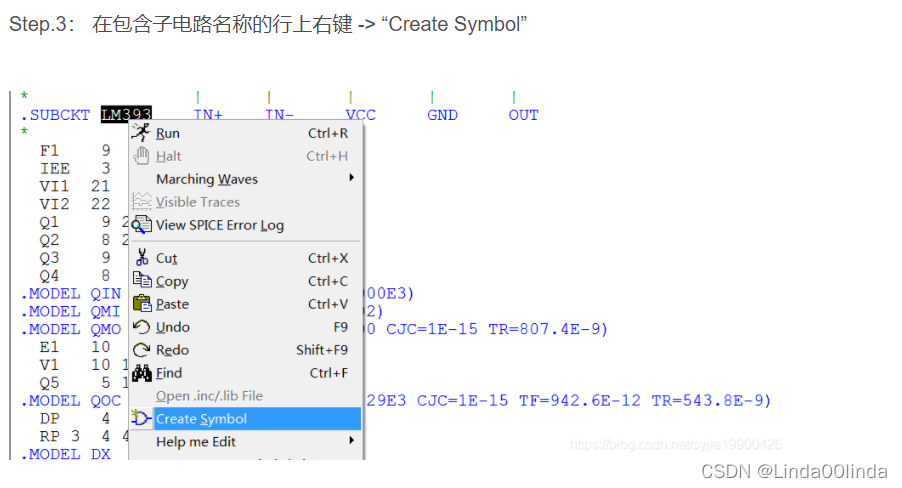

3.如下图所示操作
在这里插入图片描述
创建的模型会保存在LTSPICE-lib-sym-AutoGenerated文件夹中

4.添加完后一般需要重启软件才能正常在component中找到该元件

本来是PSPICE仿真的，但是这次使用的元件在PSPICE里一直各种报错，参数无效等等，只好用LTSPICE
