之前一直没注意过启动电流,这次画板才注意到,没效率的纠结了很久,干脆把仿真结果整理一下
1.电感
电感越小,纹波越大,启动电流会增大,但建立稳态的时间越短
2.电容,电容可以降低纹波,但大电容也会极大的增加启动电流
减小启动电流:1.降低输出电容2.增大电感3.增大电容ESR(串联热敏电阻)
提高频率可以减小纹波的大小,但对改善启动电流基本没有作用。
仿真原理图

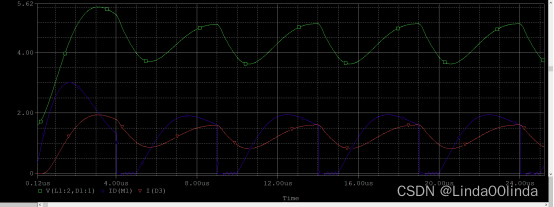

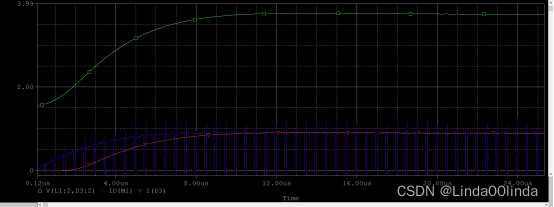

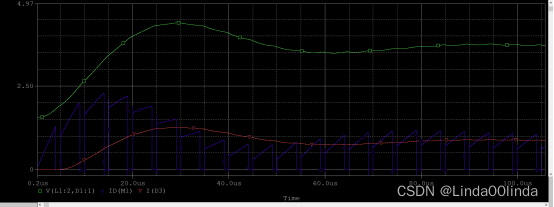

以下是关于电感的仿真波形
1UF/10UH/200K
1UF/2UH/200K
1UF/1UH/200K

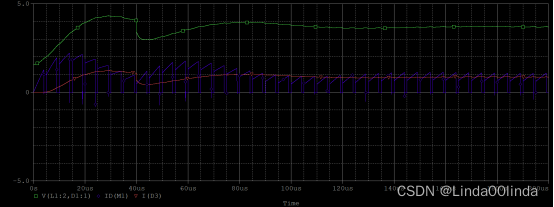

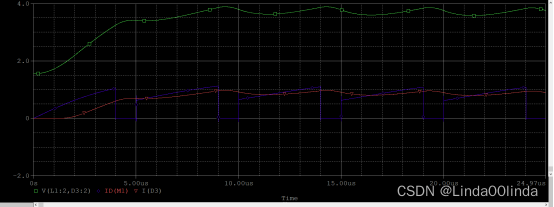

以下是关于频率的仿真波形
1UF/10UH/20M
1UF/10UH/2M
1UF/10UH/200K

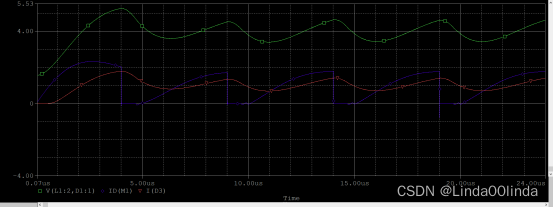

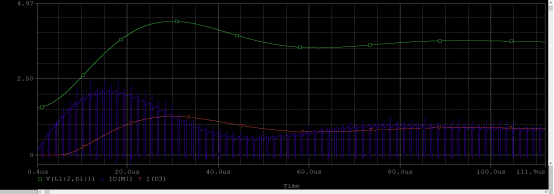

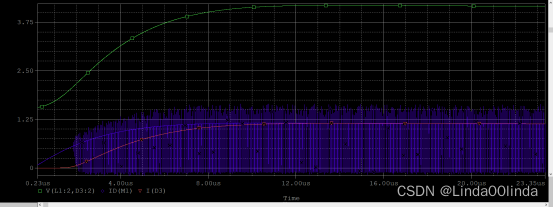

以下是关于电容的仿真波形

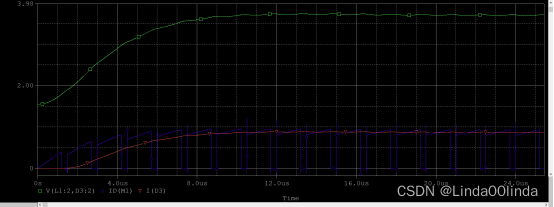

1UF/10UH/2M

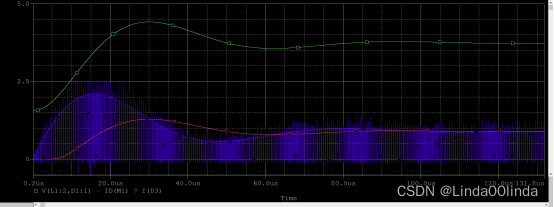

10UF/10UH/2M
1UF/10UH/667K
10UF/10UH/667K
1UF/10UH/200K
10UF/10UH/200K
以下是分次接入滤波电容的波形,在前一个电容的启动阶段过去后接入下一个电容,延长了启动时间,但降低了启动电流峰值。变量为电容的值(有的为了观察改了一点接入时间,不影响启动部分电流),缺点是会引起一个低压。

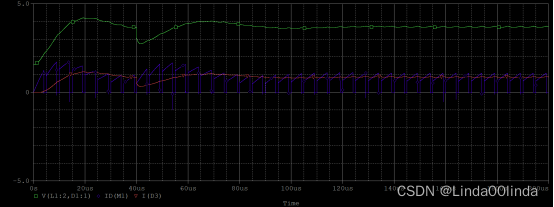

A
B
C 好吧,5UF的启动电流也蛮大的
确实不如热敏电阻这种逐步变化的好用
