【Keil5 C51】AT89C52 实现数码管的静态显示

数码管静态显示原理

74HC573锁存器介绍

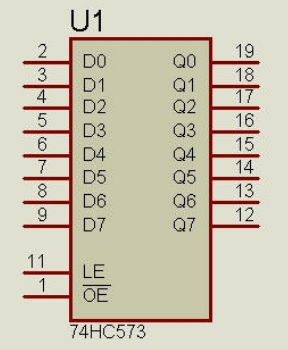

74HC573管脚图与真值表

• 当LE为高电平时，输入随着输出的改变而改变
• 当LE为低电平时，输入与输出断开，输出保持原来的值

静态显示原理

程序

#include <reg52.h>

sbit LE_D = P2^6;		//LE_D控制显示那个数字
sbit LE_W = P2^7;		//LE_W控制第几个数码管显示

void main()
{

	//显示的数字
	LE_D = 1;			//打开锁存器，锁存器输入随着输出变化
	P0 = 0xA4; 			//1010 0100 将数字2存入
	LE_D = 0;			//关锁存器	锁存器输出保持为0XA4

	//显示的位置
	LE_W = 1;	  		//锁存器输入随着输出变化
	P0 = 0x01;			//0000 0001 让第一个数码管显示数字
	LE_W = 0; 			//锁存器数据保存

	while(1){}			//让程序停在这里
}

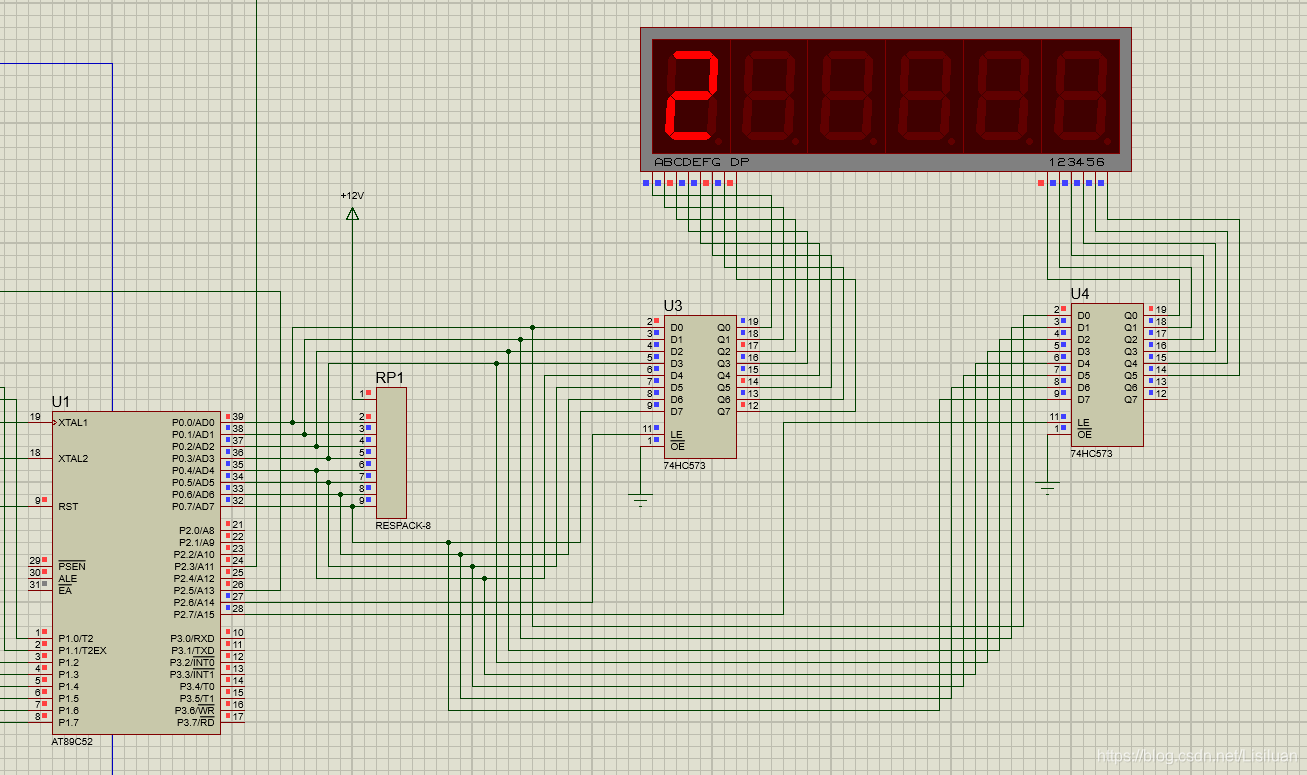

Proteus仿真电路图
晶振11.0952 单片机AT89C52 锁存器 74HC573

数码管的静态显示

程序

#include <reg52.h>

#define uint unsigned int
#define uchar unsigned char

sbit LE_D = P2^6;		//LE_D控制显示那个数字
sbit LE_W = P2^7;		//LE_W控制第几个数码管显示

uchar num;
uchar code table[] = {			//code 数据会放在程序存储器当中，如果不用code就会放在随机存储器当中
	0xC0,0xF9,0xA4,0XB0,0x99,	//单片机的随机存储器RAM是有限的(51单片机只有128字节)
	0x92,0x82,0xF8,0x80,0x98};
void delay(uint time);
void main()
{
	LE_W = 1;
	P0 = 0xD5;	//打开第 1 3 5 的数码管   1101 0101
	LE_W = 0;
	while(1){
		for(num = 0; num < 10; num++){
			LE_D = 1;
			P0 = table[num];		//每隔1s数据变一下 从0——>9 显示
			LE_D = 0;
			delay(1000);	//1s
		}
	}
}

void delay(uint time)  //delay = 1 ms 0.001s
{
	uint y;
	uint z;
	for(z = time; z > 0; z--){
			for(y = 115; y > 0; y--){}
	}
}

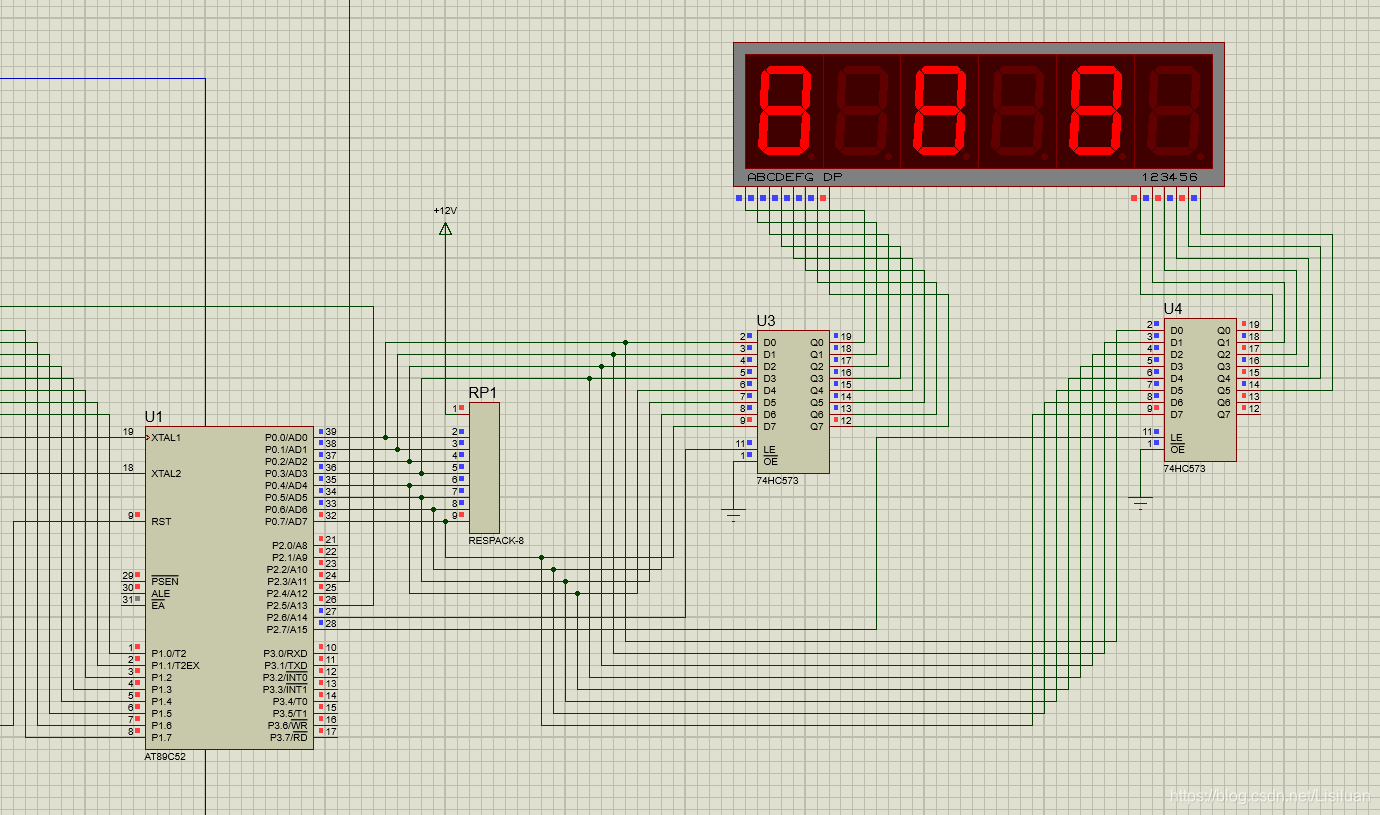

Proteus仿真电路图
