【Keil5 C51】AT89C52 中断系统与定时/计数器的介绍

80C51中断系统

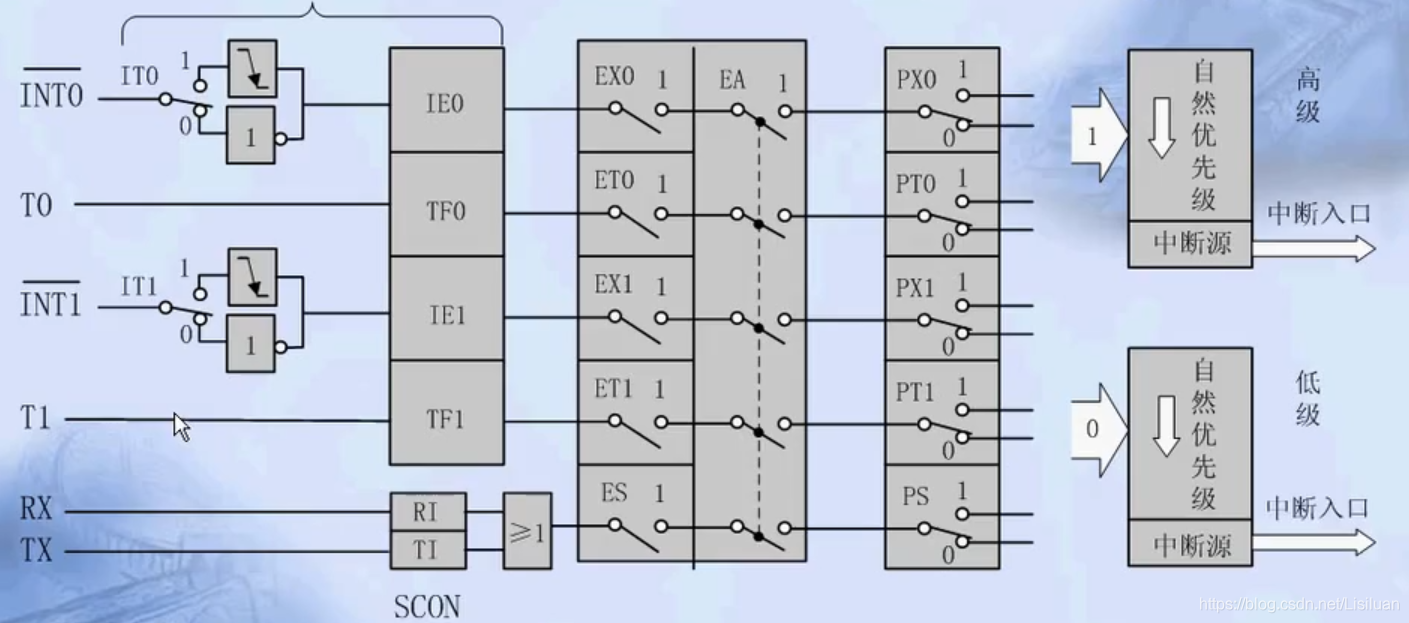

结构

80C51有5个中断源（89C52有6个），2个优先级，可实现二级中断嵌套

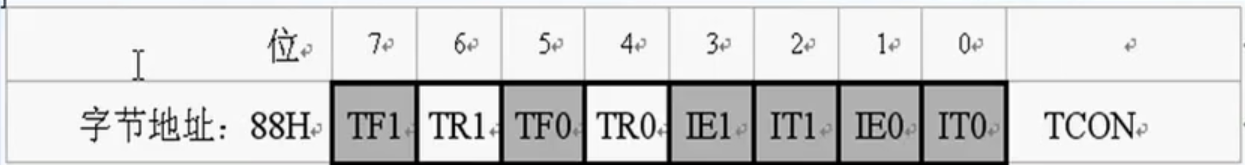

TCON中断标志

IT0(TCON.0)，外部中断0触发方式控制位
IE0(TCON.1)，外部中断0中断请求标志位
IT1(TCON.2)，外部中断1触发方式控制位
IE1(TCON.3)，外部中断1中断请求标志位
TF0(TCON.5)，定时/计数器T0溢出中断请求标志位
TF1(TCON.7)，定时/计数器T1溢出中断请求标志位

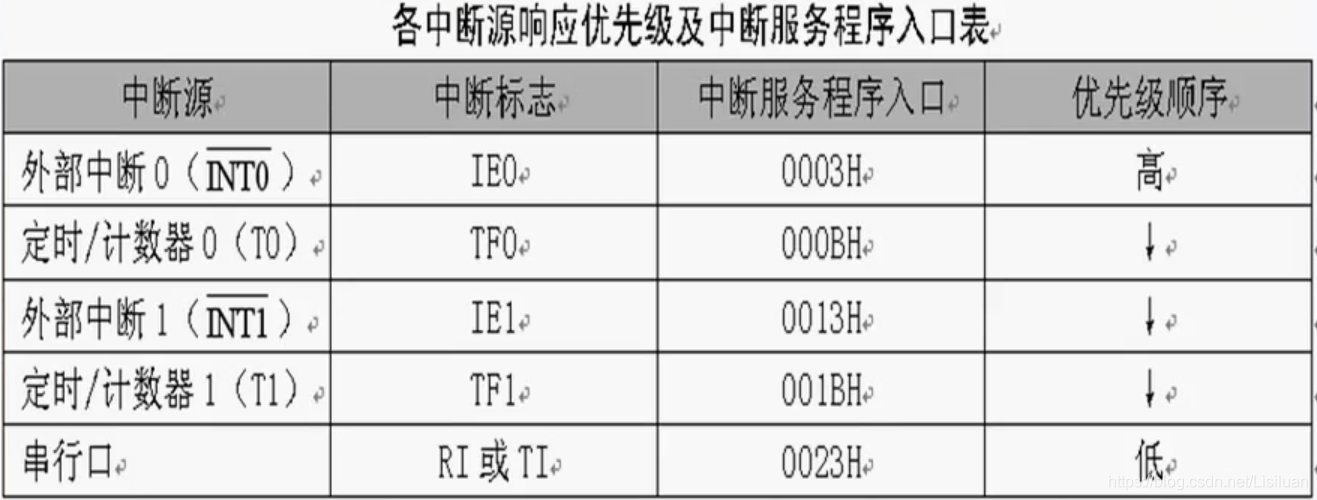

中断源响应优先级

中断响应条件

• 中断源有中断请求
• 此中断源的中断允许位置1
• CPU开中断（即EA = 1）

定时/计数器的结构

定时/计数器的实质是加1计数器（16位），有由高8位和低8位两个寄存器组成，TMOD是定时/计数器的工作方式及寄存器，确定工作方式和功能，
TCON是控制寄存器，控制T0，T1的启动和停止及设置出标志位。

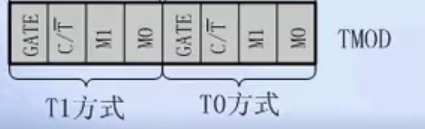

TMOD

• GATE 门控位
• C/T 模式选择位 1定时器模式，0计数器模式
• M0M1工作方式位
  00 方式0 13位定时计数器
  01 方式1 16位定时计数器
  10 方式2 8位自动重装定时计数器
  11 方式3 T0分为两个独立的8位定时计数器，T1停止计数

定时/计数器初始化

• 对TMOD赋值，以确定T0和T1的工作方式。
• 计算初值，并将其写入TH0，TL0或TH1，TL1
  假设晶振12 计满时间为 t = 65535 * 1/12(震荡周期) * 12 = 65535
• 中断方式，对IE赋值，开放中断
• 使TR0或TR1置位，启动定时/计数器

定时器实现延时

#include <reg52.h>
#define uint unsigned int
#define uchar unsigned char

sbit LE_D = P2^6;	//数码管段 该LE控制数码管显示的数字
sbit LE_W = P2^7;	//数码管位 该LE控制数码管显示的位置

uint num = 0;
uint time = 0;

//数码管从0->9
uchar code table[] = {0xC0,0xF9,0xA4,0XB0,0x99,0x92,0x82,0xF8,0x80,0x98};

//数码管的数次从0开始每隔1s加1，用定时器实现
void main(){
	//中断函数初始化
	EA = 1; 		//开总中断
	ET0 = 1;		//开T0定时/计数器中断
	TR0 = 1;		//启动TO  TR0为T0运行控制位，置1开始工作
	TMOD = 0x01;//设置T0的工作方式 0000 0001
	TH0 = 0x3C;	//65535 - 50000 = 15535 (50000为50mS)为3CAF TH0为高8位所以赋值3C
	TL0 = 0xAF;	//TL0低8位所以赋值AF

	//数码管显示的位置
	LE_W = 1;		//开位锁存器
	P0 = 0x01;	//第一个数码管显示数字
	LE_W = 0; 	//关锁存器

	//数码管显示的初始数字
	LE_D = 1;
	P0 = table[0];
	LE_D = 0;

	while(1){
		if(time == 20){	//进入20次中断后,(每次中断为50mS) 20*50=1000ms = 1s
			time = 0;			//time清零，重新开始定时
			LE_D = 1;			//开锁存器
			P0 = table[num];//锁存器存入table[num]
			LE_D = 0;			//关寄存器
			num++;				//使数码管显示的数字+1
		}
		if(num == 10){	//当数码管显示的数字为9时num清0 又从0开始
			num = 0;
		}
	}
}

//定时器中断函数
void exter1() interrupt 1{	//1为定时/计数器0（T0）
	TH0 = 0x3C;	//每次进入定时器函数说明TH0,TL0已加满后清0,所以重新赋值
	TL0 = 0xAF;	//TL0低8位
	time++;			//没进入一次中断给time+1
}

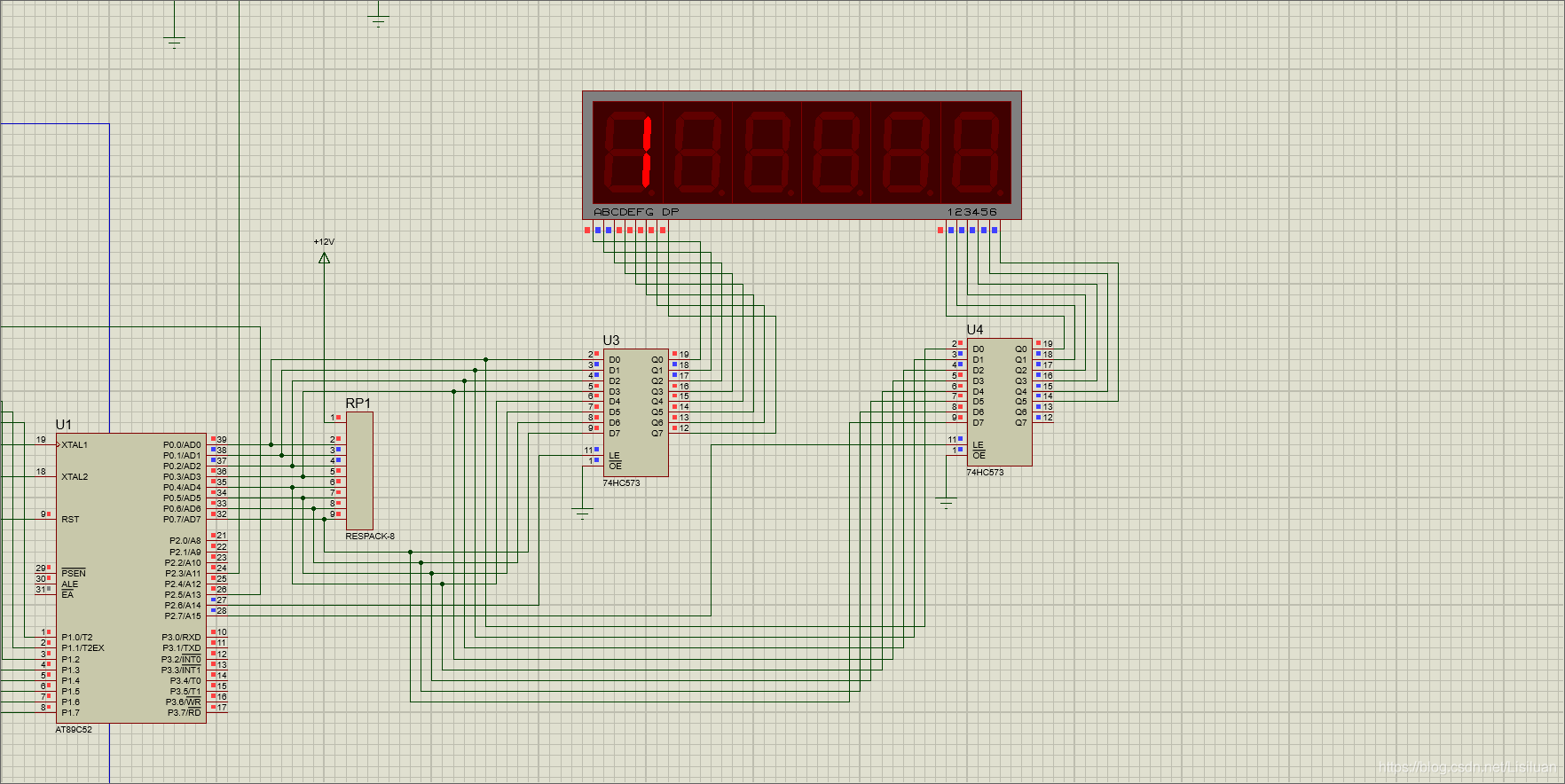

Proteus仿真图
