摘要

四、事件组、任务通知

4.1 事件组

队列是数据

资源个数是信号量

互斥使用互斥量并且包含优先级继承

如果一个任务是等待两个事件，那么就需要使用事件组，也就是需要两个事件触发。而刚好今天开发的程序就是这个样子，在表示烘干合作消毒健闪烁开始5秒闪烁的时候，就是使用了两个条件，一个是消毒工作标志位，一个是闪烁标志位，之所以是闪烁标志位是因为开始5秒是闪烁的，后面需要常量，因此就增肌了一个闪烁标志位，然后又会使用一个具体实现闪烁的标志位，也就是所有的闪烁都是基于这个标志位实现。所以这个里面就需要两个标志位一个是消毒工作标志位，一个是闪烁标志位，来完成前面5秒消毒或烘干的模式选择。这不就是两个事件触发一个任务的典型代表，虽然我这个例子是在裸机开发实现的，但是这是一个实际的应用的例子，在做应用开发中，其实裸机和FreeRTOS中有些内容是相同的，但是执行的思路是不一样的。但是要思考应用场景。

接下来就实际说明事件组是什么。

事件是用位表示，不同位表示不用事件，那不就是我们的标志位。只不过如果在开发过程中全部使用标志位有点冗余，还会造成代码不方便阅读，这是很关键的，特别现在是模块化编程。

互斥量也可以看作一个最简单的事件组

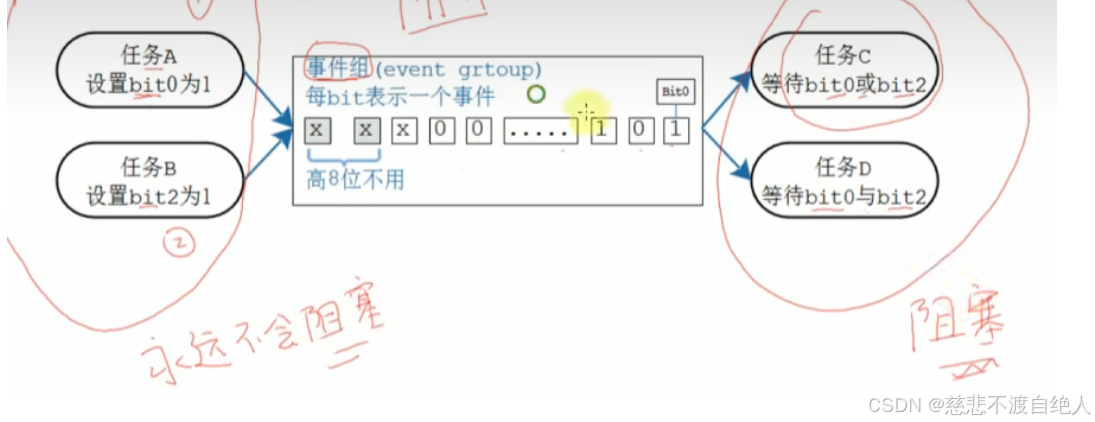

在这里插入图片描述

需要注意的是在事件组中，左边的产生事件的任务永远不会阻塞，这是跟队列或者信号量有本质区别的，而右边消费这些事件的是会阻塞的，这是显而易见的，因为这些事件的到来肯定不是同时的呀，肯定有先来后到顺序，因此很正常。

typedef struct EventGroupDef_t

{

    EventBits_t uxEventBits;

    List_t xTasksWaitingForBits; /*< List of tasks waiting for a bit to be set. */

    #if ( configUSE_TRACE_FACILITY == 1 )

        UBaseType_t uxEventGroupNumber;

    #endif

    #if ( ( configSUPPORT_STATIC_ALLOCATION == 1 ) && ( configSUPPORT_DYNAMIC_ALLOCATION == 1 ) )

        uint8_t ucStaticallyAllocated; /*< Set to pdTRUE if the event group is statically allocated to ensure no attempt is made to free the memory. */

    #endif

} EventGroup_t;

这是事件组的结构体，可以看出来还是简单的，没有那么复杂。

xTasksWaitingForBits 表示的是等待的事件到来的任务，

另外可以看出EventBits_t uxEventBits; 这个是一个32位的数据，因为我们每一位就要表示一个事件，因此我们需要尽可能大的数据来表示多种位，因此就直接使用一个单片机支持的最大的位。

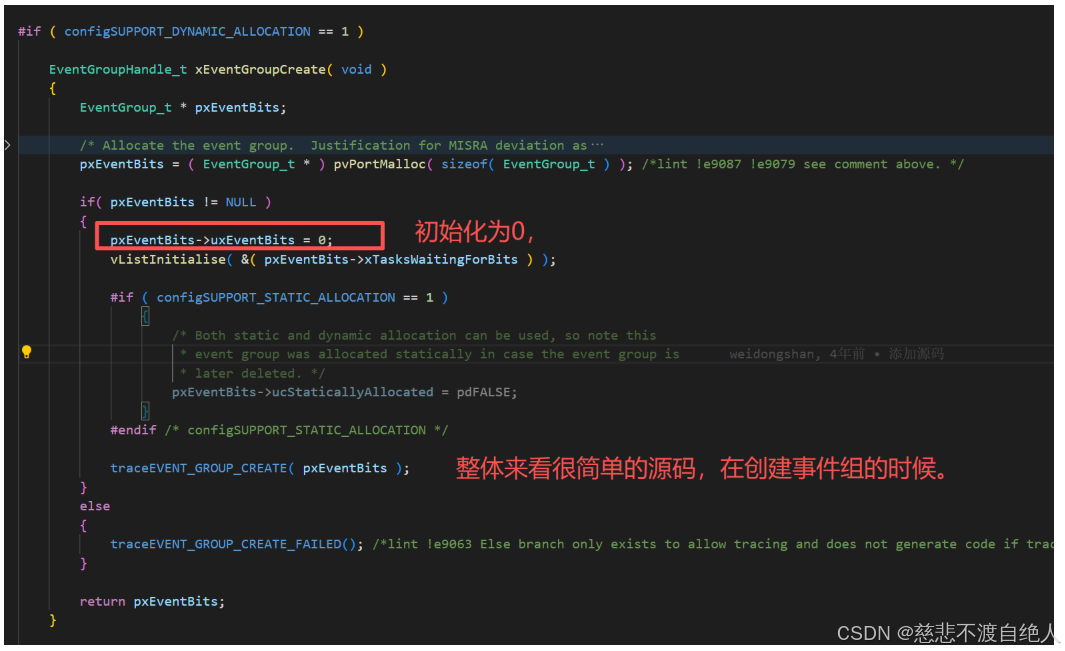

1、创建结构体

2、等待（等待那些位，以及是与的关系还是或的关系 已经Timeout（用来设置是否等待））

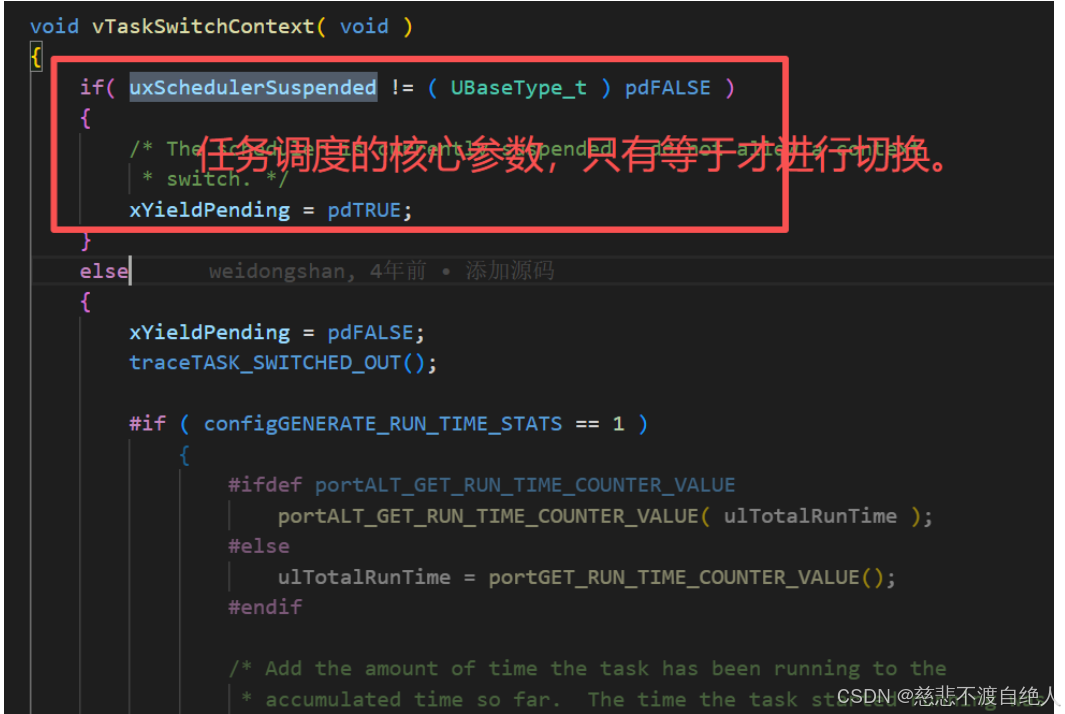

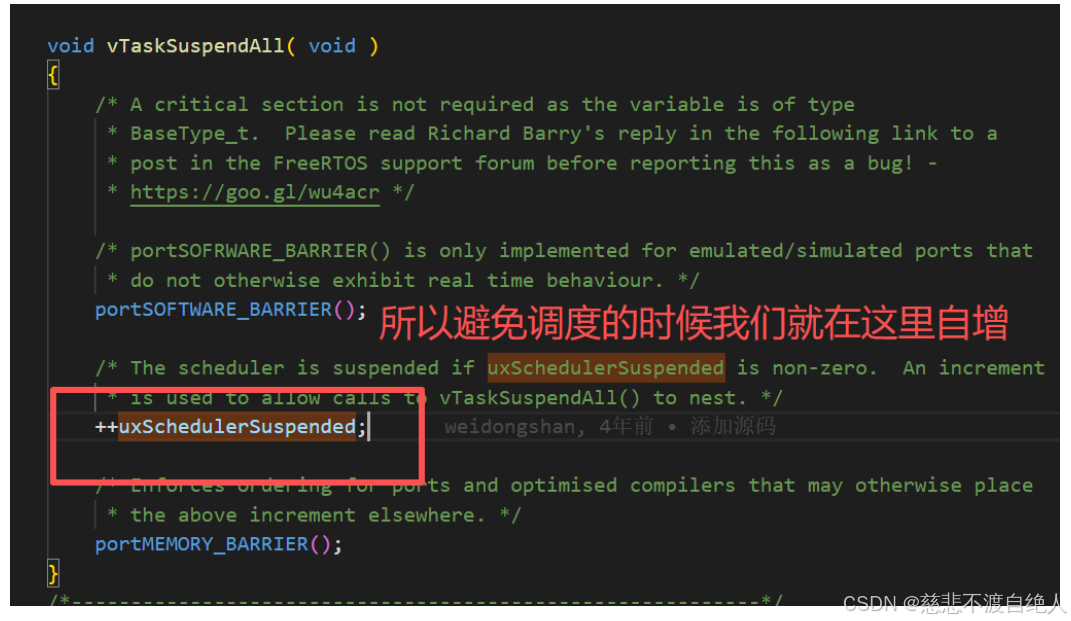

a、关闭调度器

队列或者信号量的时候是写数据的时候唤醒，并且还是需要关闭中断。

为什么关闭中断？

队列既可以是任务写，也可以是中断写，那么如果是避免中断写打断，那么就只能关闭中断，防止资源竞争。更深层就是防止数据在写的过程被打断，例如是信号量增加，导致两次增加只有一次增加有效，因此必须要关闭中断。

但是在事件组中，是关闭调度器。为什么不管中断？

因为事件是通过写队列去触发定时器任务做写事件操作，所以只有可能在任务重调用，所以没必要屏蔽中断。换句话说也就是在中断中不可能进行写事件。

b、当前事件位是否满足当前需要

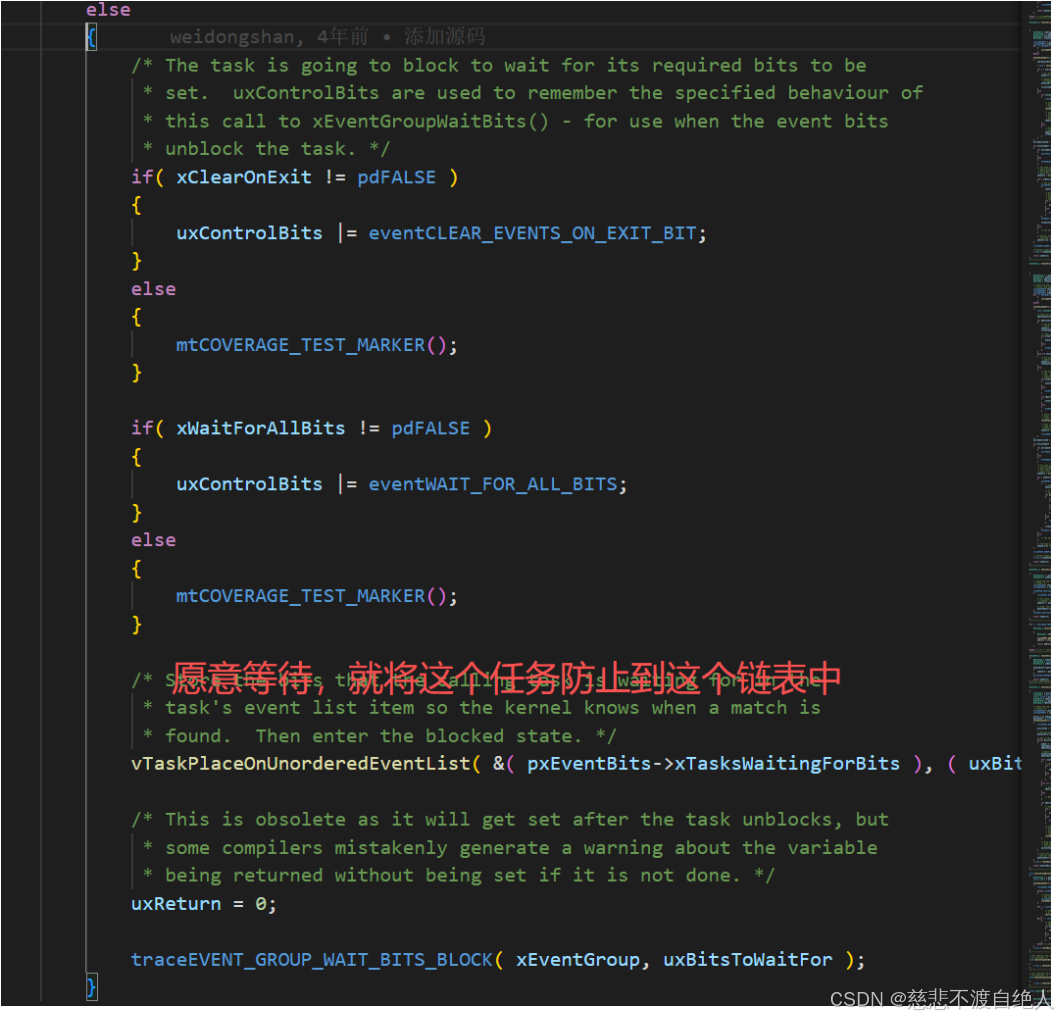

不满足可以选择等待也可以选择不等待。如果是等待那么跟之前是一样的，放到源码中的那个核心链表，这样别人在写这个事件的时候就可以找到这个任务然唤醒了。并且还需要将自己移除ReadyList这才会释放CPU，而放到xTasksWaitingForBits 只是为了让别人找到你，不能起到休眠的作用。 这一部分其实是和队列，信号量是异曲同工之妙。

3、条件满足
一开始就满足或者被唤醒满足

成功返回OK。

设置事件：就是将某些位设置为1，并且还要唤醒与设置事件匹配的任务。是对应事件的任务，可能是多个事件才能唤醒一个任务，也可能是一个事件一个任务。

设置事件

唤醒等待链表中 “所有“ 满足条件的任务。这个就是广播机制？

在这里插入图片描述

EventBits_t xEventGroupWaitBits( EventGroupHandle_t xEventGroup,

                                 const EventBits_t uxBitsToWaitFor,

                                 const BaseType_t xClearOnExit,

                                 const BaseType_t xWaitForAllBits,

                                 TickType_t xTicksToWait )

在使用FreeRTOS的时候，我们其实还是需要弄明白，这些函数里面的参数是什么意义，这样才能不会使用错误，因为我们使用FreeRTOS最基本的能力就是如此，掌握各个API参数的含义，这也是日常基本功，或者说日常开发，因为很少会从0开始写，等我们熟练掌握了这些，才能进行系统的剪裁等，也就是步入大佬环节了，这都是后话。

在这里插入图片描述

解释一个问题：

在事件组中，事件来临，可以触发跟这个事件所有相关的任务，但是如果我们在其中一个任务中清除了这个位，那么其他任务在执行的时候还会不会受到这个位影响，而不执行。

事件位的“清除”操作只影响后续的等待任务，不会影响已被唤醒或正在检查的任务。

特性	自动清除 (`xClearOnExit=pdTRUE`)	手动清除/不自动清除 (`xClearOnExit=pdFALSE`)
行为	任务成功等待事件位后，自动清除这些位	任务成功等待事件位后，不自动清除这些位
对其他任务的影响	后续等待相同事件位的任务不会立即满足条件（因为位已被清除）	后续等待相同事件位的任务会立即满足条件（因为位仍被置位）
适用场景	常见场景。希望事件仅被一次性响应，避免任务被“残留”的事件位重复唤醒	特殊场景。希望多个任务都能响应同一个事件，或事件状态需要持久化

一般来说都是要清除的吧。

假设有三个任务（TaskA, TaskB, TaskC）都在等待同一个事件位（例如 BIT0）。

某个任务（或中断）设置了 BIT0：事件组中 BIT0 的值变为 1。
内核唤醒所有等待 BIT0 的任务：TaskA, TaskB, TaskC 都会从阻塞态变为就绪态，等待调度器调度运行。
任务调度执行与位清除：
- 如果 TaskA 的 xClearOnExit参数设置为 pdTRUE，那么当 TaskA 成功获取到 BIT0 并开始执行后，它会自动清除 BIT0。
- 然而，这个“清除”操作发生在 TaskA 成功等到事件之后。此时，TaskB 和 TaskC 已经被唤醒并位于就绪队列中。因此，BIT0 的清除不会影响已经被唤醒的 TaskB 和 TaskC，它们会正常执行。
- 如果 TaskA 的 xClearOnExit参数设置为 pdFALSE，那么它执行后 BIT0 仍然为 1。如果之后还有其他任务（例如新创建的任务）也开始等待 BIT0，它会立刻满足条件并执行，因为事件位从未被清除。

你可以把事件位想象成一个大礼堂的公共广播开关。按下开关（置位）时，所有正在聆听（等待）的人（任务）都会听到（被唤醒）。其中一个人（TaskA）在听到后，可以选择是否关掉广播（清除事件位）。关键在于，关广播的动作不会影响其他已经听到广播的人，他们该干嘛还是会干嘛；这只会影响之后进来聆听的人。 因此，只要在任务等待事件时根据需求合理配置 xClearOnExit参数，就能协调好多个任务对同一事件的响应。

设计时明确事件生命周期：在系统设计阶段，就要想清楚一个事件是希望被多个任务共同响应一次，还是希望被多个任务多次响应，或者是作为一个持久的状态标志。这将决定每个任务在等待时是否应自动清除事件位。

谨慎使用 pdFALSE ：除非有明确需求（如状态标志），否则更推荐使用 pdTRUE。这样可以避免事件位残留导致的任务“虚假唤醒”（即任务因事件位仍为1而无需等待就直接执行），使系统行为更清晰可控。

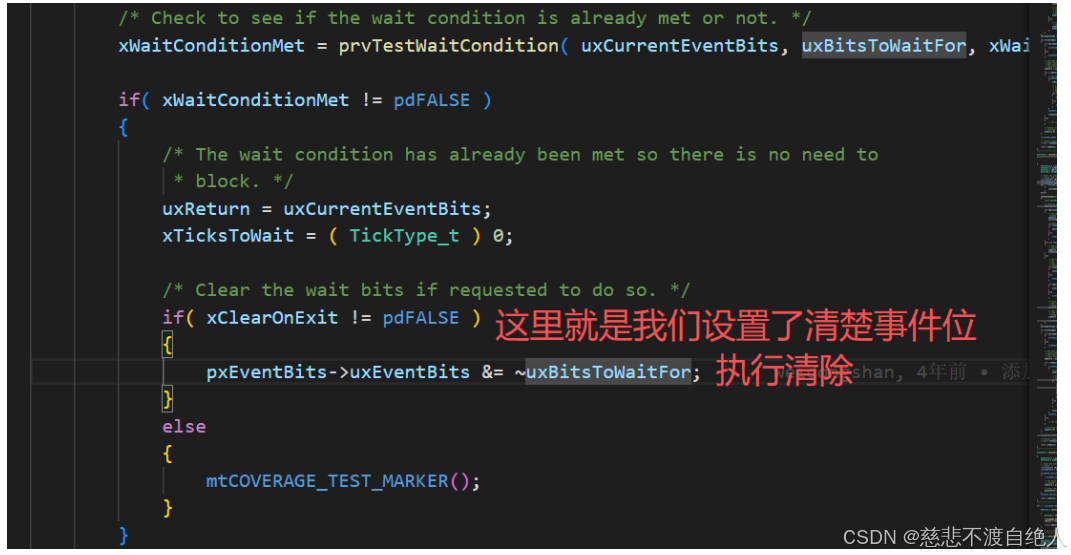

手动清除：除了在xEventGroupWaitBits中自动清除，你也可以在任何地方调用 xEventGroupClearBits()来手动清除事件位。这给了你更大的灵活性，例如可以在任务处理完所有相关工作后，再主动清除事件位。

再次说明为什么不关闭中断？

在中断中不会设置bit，会唤醒守护函数在任务调度器中设置，关闭任务调度器就不会导致同时修改bit，所以没必要关闭中断。

这个就是之前将的守护任务，这样做的目的就是让中断快速相应，不会浪费太多时间执行逻辑，他有一个白手套那就是守护函数，守护函数就是执行中断想干的一切，然后守护函数还是使用任务调度器去设置事件位，这样的话我们只需要关闭任务调度器就行了。

中断使用该函数，只是写了一个队列，那就意味着有一个任务会被唤醒，那么这个任务就是守护者任务吧。

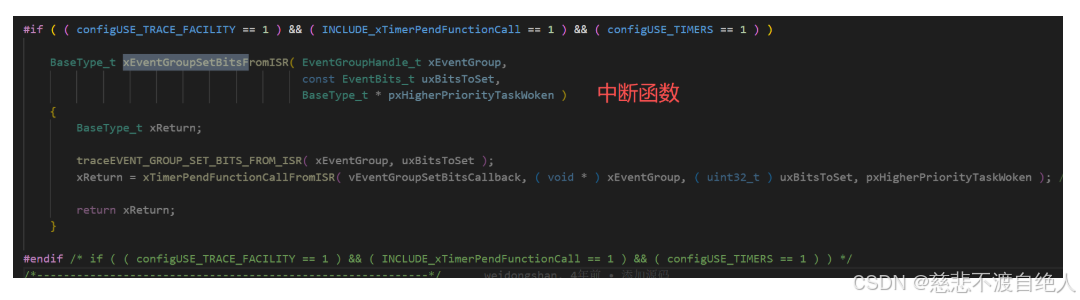

在这里插入图片描述

传进去一个函数，会执行函数vEventGroupSetBitsCallback

这个函数的作用就是设置事件位，所以并不是中断直接设置。

void vEventGroupSetBitsCallback( void * pvEventGroup,

                                 const uint32_t ulBitsToSet )

{

    ( void ) xEventGroupSetBits( pvEventGroup, ( EventBits_t ) ulBitsToSet );
}

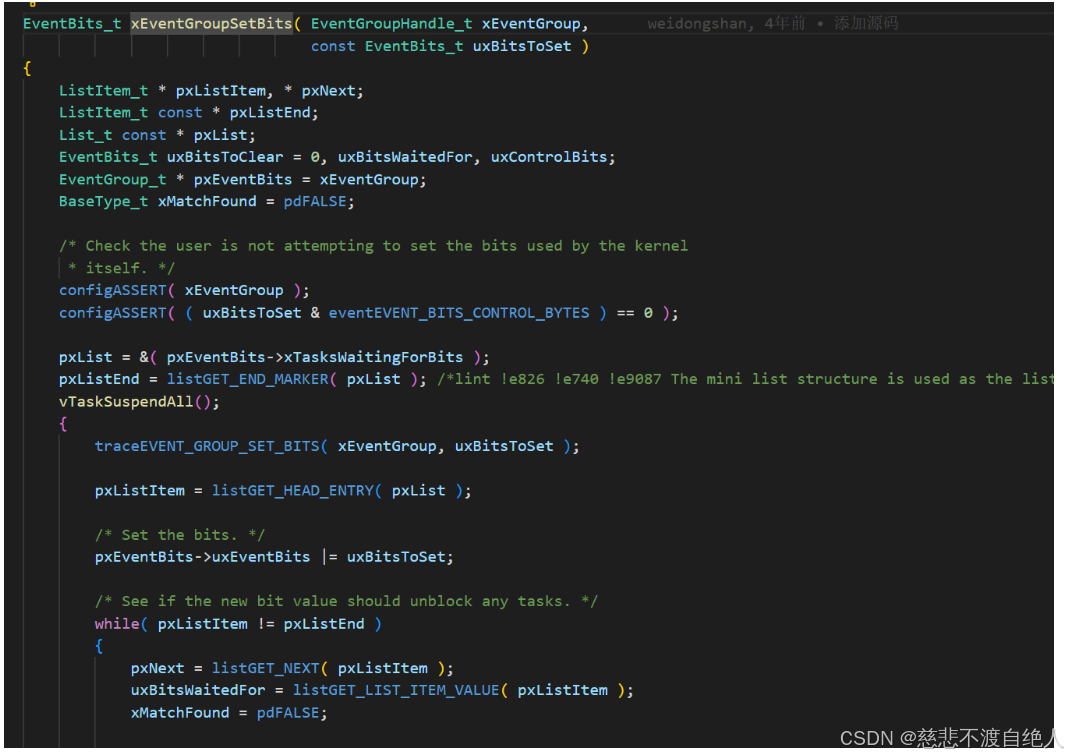

在这里插入图片描述
这是正常的设置事件位，要处理很多事情，例如唤醒所有的任务，这个是需要时间的，

**==如果这些内容直接在中断中处理，那么就会导致我们的中断阻塞，所以就引入了守护函数，曲线救国。

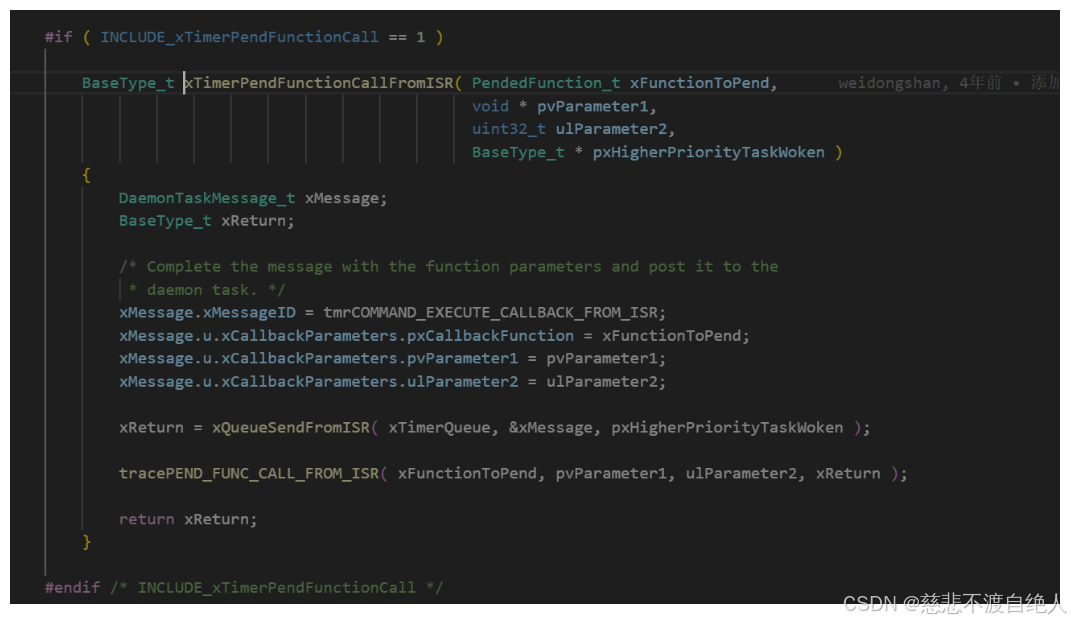

在这里插入图片描述

所有等待事件组共用一个链表，不管是等待什么位。

设置事件的任务不会区分等待不同事件的任务。直接挨个对比就行了。

直接从链表中拿出这些任务，看当前的事件组是否满足当前链表中任务的要求，要求的就直接唤醒，不满足要求的就直接等待下一次。
