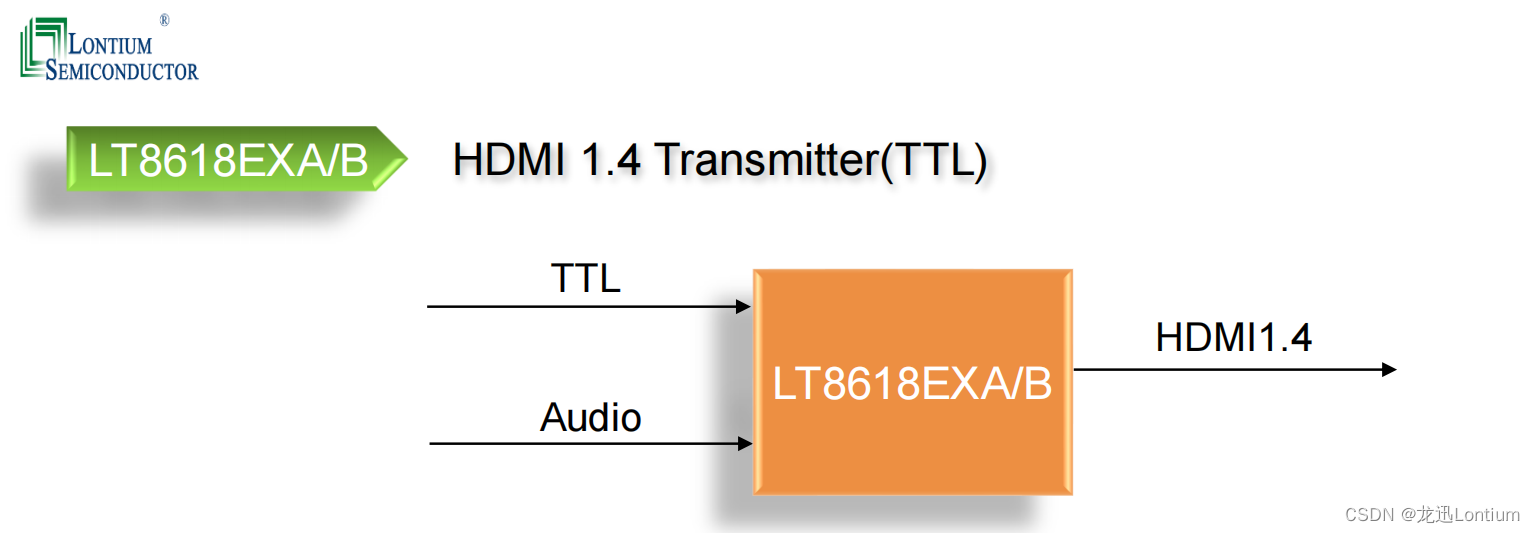

第一颗国产 TTL 转 HDMI 1.4，视频信号转换芯片LT8618EXB

 1. 一般说明

       LT8618EX 是 Lontium 的低功耗版本 HDMI 发射器，它基于 ClearedEdge™ 技术。它支持 24 位色深 HDMI 1.4（高清多媒体接口）规范。它们与Lontium的第一代HDMI发射器LT8618完全反涡兼容，因此引脚与硅图像SiI9030和Analogix ANX9030发射器兼容。LT8618EX 是一款高性能、低功耗器件，专为高清数字摄像机、高清数字摄像机、HD-PMP/MP4 播放器、手机等而设计。正常工作功率小于100mA播放24位1080P内容，待机功率小于2mA。

2. 产品特点

• 符合 HDCP
   标准的 HDMI 1.4 发射器• 支持高于 340Mpix/秒
   的像素速率• 支持单位音频 （DSD、SACD）
• 1080P
   时功耗仅为 180mW• 待机功耗
   小于 2mA• 引脚兼容 SiI9030、ANX9030 和 CAT6612
• 固件可编程输出摆幅和预加重
• 完全硬件控制或可选的软件控制 HDCP 操作
• 预编程 HDCP 密钥集或外部 EEPROM 存储密钥集
• 集成 CEC 控制器
• 集成 EDID 影子 RAM 和嵌入式 EDID
• 5V 容限 DDC 接口
• 灵活的视频接口支持 DVD 和 HD MPEG 解码器
• 24 位 RGB/YCbCr 4：4：4
• 16/20/24 位 YCbCr 4：2：2
• 8/10/12 位 YCbCr 4：2：2（ITU.601 和 656）
• 12 位双边时钟输入模式
• YCbCr 至 RGB 色彩空间转换
• 输入时钟分频器（0.5x、2x、4x）
• 高端数字音频接口
• 4 x I2S 输入接受杜比数字、DVD 音频输入（2 通道 192 kHz，8 通道 192 kHz）
• S/PDIF 输入支持 PCM、杜比数字、DTS 数字音频传输（32-96 kHz Fs 采样率）
• IEC60958 或 IEC61937 兼容。
• 灵活、可编程的 I2S 通道映射
• 2：1 和 4：1 下采样，可处理 96 kHz 和 192 kHz 音频流
• 完全集成的 HDCP 身份验证硬件
• 用于 DDC 连接的主 I2C 接口简化了电路板布局并降低了成本
• 灵活的电源管理

3. 应用

• DVD，BD
• IPTV盒
• 车载录像机
• 高清光源
