SIM卡引脚定义

前言

想做个接口板，将第三方的4G模块接进来.
先查了下SIM卡的引脚定义，这样就可以将硬件接口先定下来，板子可以分开作。

作为接口板，只需要引出以下引脚:

• 电源接口 VCC/GND
• 控制接口 TTL_RX/TTL_TX/TTL_GND
• SIM卡接口 SIM_VCC/SIM_GND/SIM_CLK/SIM_DATA/SIM_RST

等调试完成，后续就可以按照接口板定义的硬件接口(外形尺寸 + 引出管脚定义), 作自己的4G模块, 来降低生产成本。

nano SIM卡座和卡引脚的对应关系

从x宝上弄了一种 nanoSIM自弹卡座(6+1, 带插入检测引脚), 做试验之前，先弄清卡座外接引脚都接nano_sim卡的哪些引脚。


查看卡座的资料，可以看到nano卡的金手指的管脚定义

c4,c8, c5在nano卡上是连在一起的。所以插入nano卡后，实际上就用了6个管脚。

nano sim卡座上的cd引脚为卡插入检测引脚。
当卡座内没有sim卡时，cd脚和卡座机壳接通。
当插入sim卡到位后，cd脚和卡座机壳断开。

插卡检测

在cd脚上接上GPIO + 10K上拉，卡座机壳上接GND.
未插入nano sim卡时，GPIO读到的是0.当插入卡时，GPIO读到的是1.

整理后的卡座引脚定义

定型定位尺寸

在一家卡座生产商的资料页面，找到了定型定位尺寸.
卡座型号为SMN-303

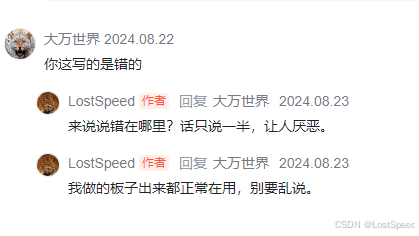

留言整理
