HDMI之HPD简述

术语，

HPD: Hot Plug Detect热插拔检测

Sink设备上电情况，

HDMI线缆未连接时，Sink端5V_DET有弱下拉为LOW，表示未插入cable，Source端HPD有弱下拉为低电平，表示未连接，未连接意味着可能cable未插，也可能cable已插但SINK端没有READY好。

HDMI线缆连接后，SINK端在没有检测到5V_DET前以及READY前都会保持输出HPD为LOW电平，SINK端在检测到5V_DET为高电平后，开始初始化，通常花费数百ms，然后切换HPD为高电平，Source端检测到Sink READY，开始初始化。

Sink设备下电情况，

SINK设备未上电情况下，线缆插入，Sink端5V_DET为高，通过一个上拉电阻连接HPD，同时Sink端由于未上电无法toggle HPD为低，所以最终HPD为高，回馈给Source端，Source端认为Sink READY，可以通过I2C读取Sink端的edid等数据，也可以使能CEC数据通信，因此即使Sink设备不上电也是可以完成基本的数据交互的。

Source端toggle HPD状态的条件，

1. PLUG-IN, high
2. PLUG-OUT, low持续100+ms

因此，在HPD为PLUG-IN状态时，HPD的短暂变化并不会影响HPD的toggle状态，可以用HPD来传输一些有用的自定义数据。

HPD电平平移情况，

Sink端和Source端使用的IO电压可能不一致，比如Sink端是5V，而Source端是1.8V， 此时要使用到电平平移电路，

1. 电平缓冲IC，HPD极性一致。

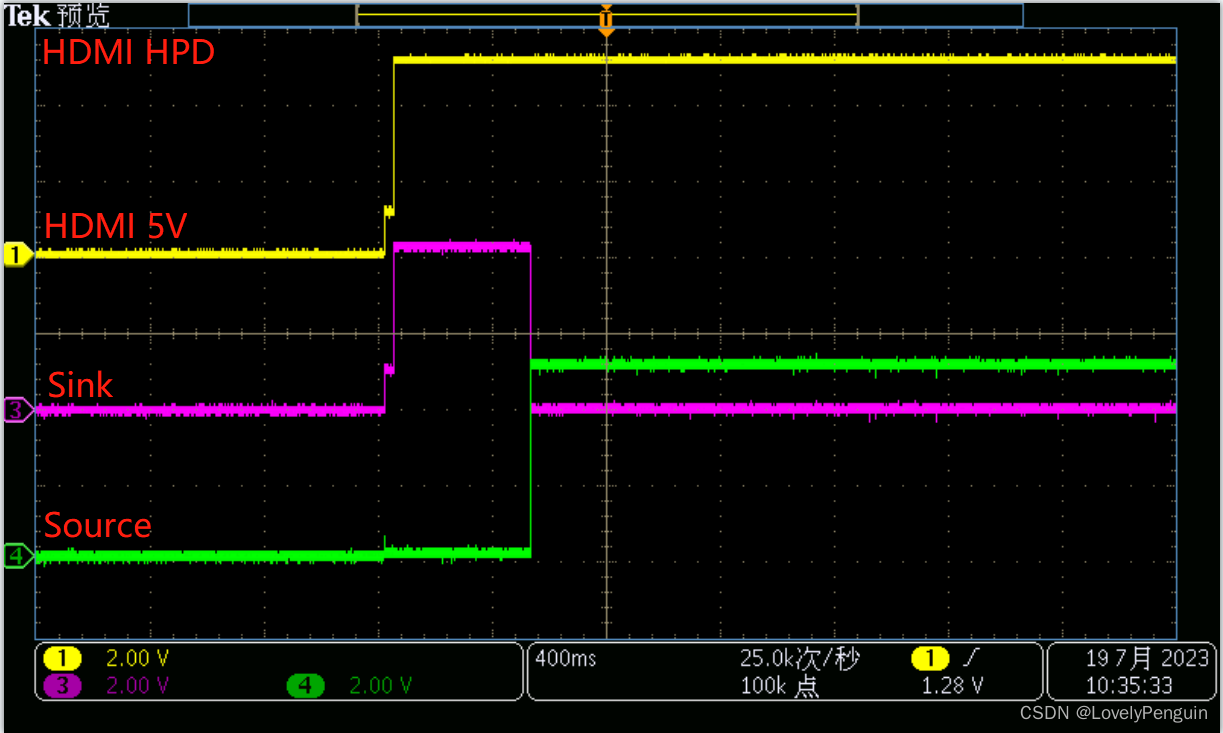

2. 使用单一三极管电路进行反向隔离，通常在Sink端设备实现，由于做了反相，因此三极管的输入（一般连接到Soc）HPD也要输出反向电平，比如要assert HPD时，Soc输出HPD低电平，那么在Source端的HPD就为高电平。下图就是这种情况，注意图中的Sink实际指Soc端输出HPD信号。
