【微知识】HDMI如何判断设备插入？是哪根引脚？（19）

背景

HDMI线插入后，笔记本和显示器是如何检测到插入的？

要点

• HDMI的19号pin是一个热插拔检测pin。协议通过这根线进行检测是否热插拔。
• HDMI接口通过EDID（Extended Display Identification Data，扩展显示标识数据）来获取显示设备的详细信息，确保正确的信号传输和显示。EDID是显示器的身份证，其中包含有关显示器及其性能的参数，例如供应商信息、最大图像大小、颜色设置、厂商预设置、频率范围的限制以及显示器名和序列号的字符串等。 （EDID具体可以参考兄弟篇 blog.csdn.net/essencelite/article/details/138427780）
• 当信号源成功连接到显示器时，显示器会将HPD（Hot Plug Detect，热插拔检测）电压拉高，表示连接成功。HPD电压的变化可以触发显示器的自动配置，以适应所连接的信号源的分辨率和其他显示设置。
• 在连接成功后，I2C进行通信。通过SDA（Serial Data Line，串行数据线）和SCL（Serial Clock Line，串行时钟线）两条数据线与显示器进行通信，以请求读取显示器的EDID信息。
• EDID信息结构：

EDID由128个字节组成：
0-7字节：头信息，8个字节，由00 FF FF FF FF FF FF 00组成
8-9字节：厂商ID
10-11字节：产品ID
12-15字节：32-bit序列号
16-17字节：制造日期
18-19字节：EDID版本
20-24字节：显示器的基本信息
25-34字节：显示器的颜色特征
35-37字节：显示器的基本时序，定时，分辨率
38-53字节：显示器的标准时序及定时
54-125字节：显示器的详细时序及定时
126字节：扩展标志位
127字节：求和验证值

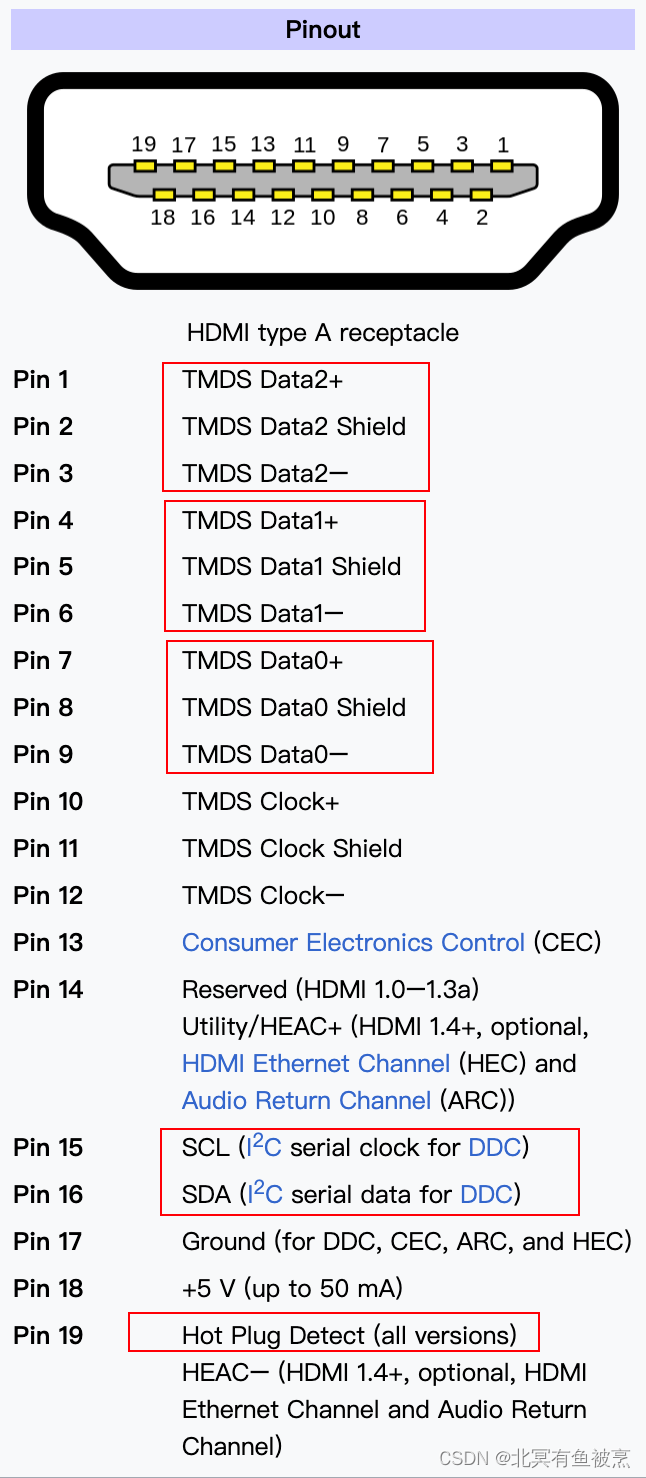

线序

可以看到19pin在左上角。
