Linux中断分类总结（详细）图解

一、 简介

中断是指在CPU正常运行期间，由于内外部事件或由程序预先安排的事件引起的CPU暂时停止正在运行的程序，转而为该内部或外部事件或预先安排的事件服务的程序中去，服务完毕后再返回去继续运行被暂时中断的程序。
1.1中断类型
同步中断由CPU本身产生，又称为内部中断。这里同步是指中断请求信号与代码指令之间的同步执行，在一条指令执行完毕后，CPU才能进行中断，不能在执行期间。所以也称为异常（exception）。
异步中断是由外部硬件设备产生，又称为外部中断，与同步中断相反，异步中断可在任何时间产生，包括指令执行期间，所以也被称为中断（interrupt）。
异常又可分为可屏蔽中断（Maskable interrupt）和非屏蔽中断（Nomaskable interrupt）。而中断可分为故障（fault）、陷阱（trap）、终止（abort）三类。

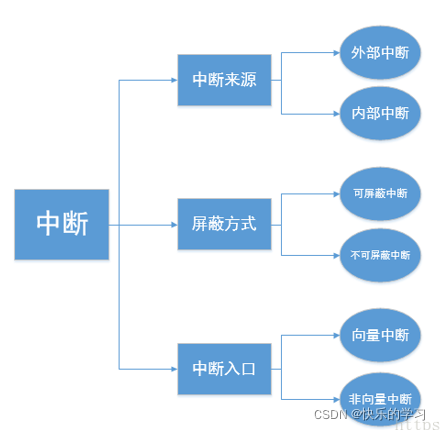

具体的中断分类如下：

1.2中断类别及其行为

类别	原因	异步/同步	返回行为
中断	来自I/O设备的信号	异步	总是返回到下一条指令
陷阱	有意的异常	同步	总是返回到下一条指令
故障	潜在可恢复的错误	同步	返回到当前指令
终止	不可恢复的错误	同步	不会返回

1.3设备、中断控制器和CPU

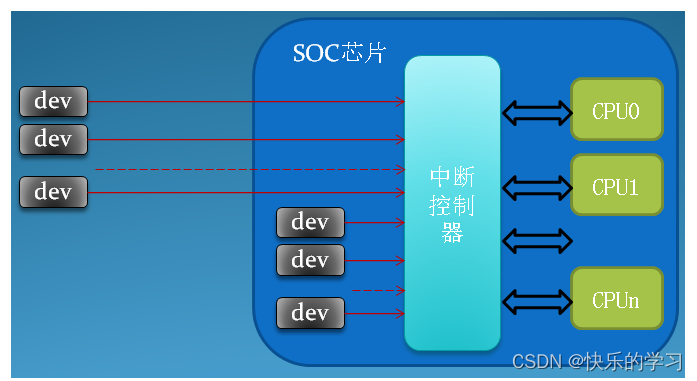

一个完整的设备中，与中断相关的硬件可以划分为3类，它们分别是：设备、中断控制器和CPU本身，下图展示了一个smp系统中的中断硬件的组成结构。

设备：
设备是发起中断的源，当设备需要请求某种服务的时候，它会发起一个硬件中断信号，通常，该信号会连接至中断控制器，由中断控制器做进一步的处理。在现代的移动设备中，发起中断的设备可以位于soc（system-on-chip）芯片的外部，也可以位于soc的内部，因为目前大多数soc都集成了大量的硬件IP，例如I2C、SPI、Display Controller等等。

中断控制器：
中断控制器负责收集所有中断源发起的中断，现有的中断控制器几乎都是可编程的，通过对中断控制器的编程，我们可以控制每个中断源的优先级、中断的电器类型，还可以打开和关闭某一个中断源，在smp系统中，甚至可以控制某个中断源发往哪一个CPU进行处理。对于ARM架构的soc，使用较多的中断控制器是VIC（Vector Interrupt Controller），进入多核时代以后，GIC（General Interrupt Controller）的应用也开始逐渐变多。

CPU：
cpu是最终响应中断的部件，它通过对可编程中断控制器的编程操作，控制和管理者系统中的每个中断，当中断控制器最终判定一个中断可以被处理时，他会根据事先的设定，通知其中一个或者是某几个cpu对该中断进行处理，虽然中断控制器可以同时通知数个cpu对某一个中断进行处理，实际上，最后只会有一个cpu相应这个中断请求，但具体是哪个cpu进行响应是可能是随机的，中断控制器在硬件上对这一特性进行了保证，不过这也依赖于操作系统对中断系统的软件实现。在smp系统中，cpu之间也通过IPI（inter processor interrupt）中断进行通信。

二、Linux中断

Linux中断机制由三部分组成：
1、中断子系统初始化：内核自身初始化过程中对中断处理机制初始化，例如中断的数据结构以及中断请求等。
2、中断或异常处理：中断整体处理过程。
3、中断API：为设备驱动提供API，例如注册，释放和激活等。

2.1中断描述符表（IDT）初始化
内核引导过程的初始化：
首先给分配IDT分配2KB空间（256中断向量，每个向量由8bit组成，创建代码在boot/head.S中）并初始化，然后把IDT起始地址存储到IDTR寄存器中。第二个过程内核在初始化自身的start_kernal函数中使用trap_init初始化系统保留中断向量，使用init_IRQ完成其余中断向量初始化。
2.2中断请求队列初始化
init_IRQ调用pre_intr_init_hook,进而最终调用init_ISA_irqs初始化中断控制器以及每个IRQ线的中断请求队列。

2.3中断处理过程
设备产生中断，并通过中断线将中断信号送往中断控制器，如果中断没有被屏蔽则会到达CPU的INTR引脚，CPU立即停止当前工作，根据获得中断向量号从IDT中找出中断描述符，并执行相关中断程序。
异常处理过程：异常是由CPU内部发生所以不会通过中断控制器，CPU直接根据中断向量号从IDT中找出对应描述符，并执行相关中断程序。
中断控制器处理主要有5个步骤：
1.中断请求 2.中断响应 3.优先级比较 4.提交中断向量 5.中断结束。

CPU处理流程主要有6个步骤：
1.确定中断或异常的中断向量 2.通过IDTR寄存器找到IDT 3.特权检查 4.特权级发生变化，进行堆栈切换 5.如果是异常将异常代码压入堆栈，如果是中断则关闭可屏蔽中断 6.进入中断或异常服务程序执行。

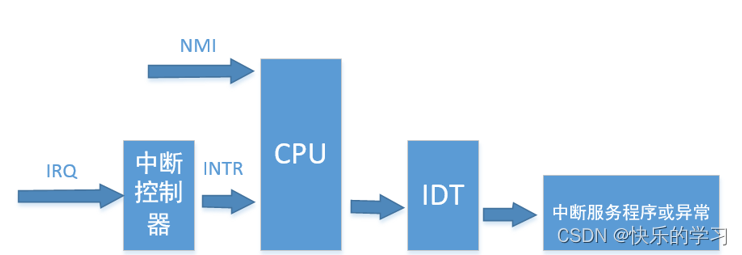

具体过程如下：

2.4中断API
内核提供的API主要用于驱动的开发。

#注册IRQ：
int request_irq(unsigned int irq, irq_handler_t handler, unsigned long flags, const char *name, void *dev);
irq是要申请的IRQ编号，
handler是中断处理服务函数，该函数工作在中断上下文中，如果不需要，可以传入NULL，但是不可以和thread_fn同时为NULL；
flags是该中断的一些标志，可以指定该中断的电气类型，是否共享等信息；
name指定该中断的名称；
dev用于共享中断时的cookie data，通常用于区分共享中断具体由哪个设备发起；

#释放IRQ：
void free_irq(unsigned int, void *);

激活当前CPU中断：
local_irq_enable()；

#禁止当前CPU中断：
local_irq_disable();

#激活指定中断线：
void enable_irq(unsigned int irq);

#禁止指定中断线：
void disable_irq(unsigned int irq);

#禁止指定中断线：
void disable_irq_nosync(unsigned int irq);
#注：此函数调用irq_chip中disable禁止指定中断线，所以不会保证中断线上执行的中断服务程序已经退出。

三、中断机制划分

由于中断会打断内核中进程的正常调度运行，所以要求中断服务程序尽可能的短小精悍；但是在实际系统中，当中断到来时，要完成工作往往进行大量的耗时处理。因此期望让中断处理程序运行得快，并想让它完成的工作量多，这两个目标相互制约，诞生——顶/底半部机制。

中断处理程序是顶半部——接受中断，它就立即开始执行，但只有做严格时限的工作。能够被允许稍后完成的工作会推迟到底半部去，此后，在合适的时机，底半部会被开终端执行。顶半部简单快速，执行时禁止一些或者全部中断。

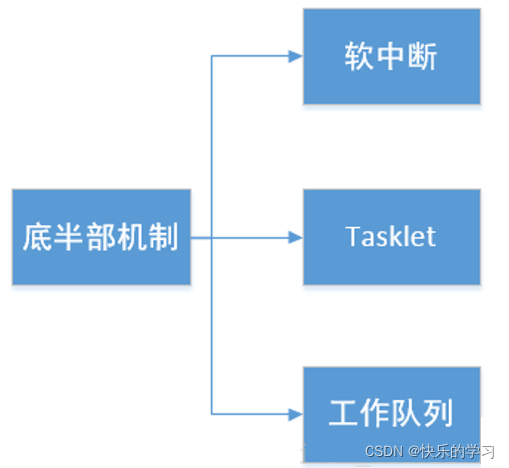

底半部稍后执行，而且执行期间可以响应所有的中断。这种设计可以使系统处于中断屏蔽状态的时间尽可能的短，以此来提高系统的响应能力。顶半部只有中断处理程序机制，而底半部的实现有软中断，tasklet和工作队列实现。

顶/底半部划分原则：
1） 如果一个任务对时间非常敏感，将其放在顶半部中执行；
2） 如果一个任务和硬件有关，将其放在顶半部中执行；
3） 如果一个任务要保证不被其他中断打断，将其放在顶半部中执行；
4） 其他所有任务，考虑放置在底半部执行。

软中断：
软中断作为下半部机制的代表，是随着SMP（share memory processor）的出现应运而生的，它也是tasklet实现的基础（tasklet实际上只是在软中断的基础上添加了一定的机制）。软中断一般是“可延迟函数”的总称，有时候也包括了tasklet（请读者在遇到的时候根据上下文推断是否包含tasklet）。它的出现就是因为要满足上面所提出的上半部和下半部的区别，使得对时间不敏感的任务延后执行，软中断执行中断处理程序留给它去完成的剩余任务，而且可以在多个CPU上并行执行，使得总的系统效率可以更高。它的特性包括：
a）产生后并不是马上可以执行，必须要等待内核的调度才能执行。软中断不能被自己打断，只能被硬件中断打断（上半部）。
b）可以并发运行在多个CPU上（即使同一类型的也可以）。所以软中断必须设计为可重入的函数（允许多个CPU同时操作），因此也需要使用自旋锁来保护其数据结构。
内核中定义了几种软中断的用途：
enum

{
HI_SOFTIRQ=0,
TIMER_SOFTIRQ,
NET_TX_SOFTIRQ,
NET_RX_SOFTIRQ,
BLOCK_SOFTIRQ,
BLOCK_IOPOLL_SOFTIRQ,
TASKLET_SOFTIRQ,
SCHED_SOFTIRQ,
HRTIMER_SOFTIRQ,
RCU_SOFTIRQ, /* Preferable RCU should always be the last softirq */
NR_SOFTIRQS
};

Tasklet：
tasklet是通过软中断实现的，所以它本身也是软中断。
软中断用轮询的方式处理。假如正好是最后一种中断，则必须循环完所有的中断类型，才能最终执行对应的处理函数。显然当年开发人员为了保证轮询的效率，于是限制中断个数为32个。
为了提高中断处理数量，顺道改进处理效率，于是产生了tasklet机制。
Tasklet采用无差别的队列机制，有中断时才执行，免去了循环查表之苦。Tasklet作为一种新机制，显然可以承担更多的优点。正好这时候SMP越来越火了，因此又在tasklet中加入了SMP机制，保证同种中断只能在一个cpu上执行。在软中断时代，显然没有这种考虑。因此同一种软中断可以在两个cpu上同时执行，很可能造成冲突。
总结下tasklet的优点：
（1）无类型数量限制；
（2）效率高，无需循环查表；
（3）支持SMP机制；
它的特性如下：
1）一种特定类型的tasklet只能运行在一个CPU上，不能并行，只能串行执行。
2）多个不同类型的tasklet可以并行在多个CPU上。
3）软中断是静态分配的，在内核编译好之后，就不能改变。但tasklet就灵活许多，可以在运行时改变（比如添加模块时）。

工作队列：
上面我们介绍的可延迟函数运行在中断上下文中，于是导致了一些问题，说明它们不可挂起，也就是说软中断不能睡眠、不能阻塞，原因是由于中断上下文出于内核态，没有进程切换，所以如果软中断一旦睡眠或者阻塞，将无法退出这种状态，导致内核会整个僵死。因此，可阻塞函数不能用软中断来实现。但是它们往往又具有可延迟的特性。而且由于是串行执行，因此只要有一个处理时间较长，则会导致其他中断响应的延迟。为了完成这些不可能完成的任务，于是出现了工作队列，它能够在不同的进程间切换，以完成不同的工作。
工作队列能运行在进程上下文，它将工作给一个内核线程，作为中断守护线程来使用。多个中断可以放在一个线程中，也可以每个中断分配一个线程。我们用结构体workqueue_struct表示工作者线程，工作者线程是用内核线程实现的。而工作者线程是如何执行被推后的工作——有这样一个链表，它由结构体work_struct组成，而这个work_struct则描述了一个工作，一旦这个工作被执行完，相应的work_struct对象就从链表上移去，当链表上不再有对象时，工作者线程就会继续休眠。因为工作队列是线程，所以我们可以使用所有可以在线程中使用的方法。

如何选择下半部机制：
1、软中断和tasklet运行在中断上下文，工作队列运行在进程上下文。如果需要休眠则选择工作队列，否则选择tasklet；如果对性能要求较高则选择软中断。
2、从易用性考虑，首选工作队列，然后tasklet，最后是软中断，因为软中断需要静态创建。
3、从代码安全考虑，如果对底半部代码保护不够安全，则选择tasklet，因为相对软中断，tasklet对锁要求低，上面也简述它们工作方式以及运用场景。

四、中断其他概念

处理器间中断：
在多处理器系统中，操作系统需要在多个处理器中协调操作，所以需要处理器中断（Inter-Processor-Interrupt,IPI）实现，IPI是一种特殊硬件中断，由CPU送出，其他CPU接收，处理CPU之间通信和同步操作。以下是x86中SMP定义的IPI,中断向量号用十六进制表示：

中断亲和力：
将一个或多个中断服务程序绑定到特定的CPU上处理，这就是中断亲和力（SMP IRQ affinity）。我们可以使用中断亲和力来均衡各个CPU的负载，提高系统处理能力。

区分中断号与中断向量：
I/O设备把中断信号发送给中断控制器（8259A）时与之相关联的是一个中断号，当中断控制器把中断信号发送给CPU时与之关联的是一个中断向量。换个角度分析就是中断号是从中断控制器层面划分，中断向量是从CPU层面划分，所以中断号与中断向量之间存在一对一映射关系。在Intel X86中最大支持256种中断，从0到255开始编号，这个8位的编号就是中断向量。其中将0到31保留用于异常处理和不可屏蔽中断。
