PIR透镜相关知识整理

PIR模块分为PIR SENSOR和透镜部分

PIR模块主要用于探测人体，在门铃项目中广泛应用，就技术而言PIR指的是passive infrared，它的核心原理是热释电效应，需要借助菲涅尔透镜实现更远的探测距离，下文对sensor和透镜进行一一介绍。

• 透镜

1. 原理

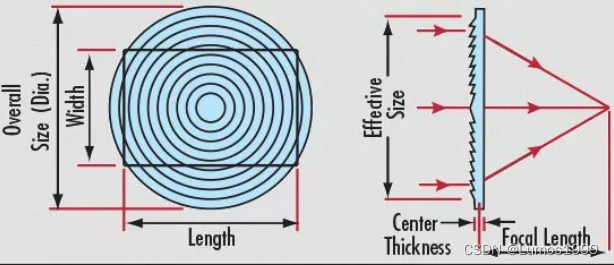

菲涅尔透镜是通过透镜对光进行汇聚的原理，将透镜塌陷在一个平面内，可以节省大量的成本。
菲涅尔透镜的一侧有等距的齿纹，使用了电镀工艺+聚乙烯，镜片厚度在0.5-0.8mm，在镜片上刻录了同心圆，故镜片的剖面看起来为锯齿状，此外同心圆的疏密也对探测范围有影响：同心圆越密探测角度越大，焦距越远，同心圆刻的纹越深，探测距离越远，焦距越近。

 2.透镜与PIR的相对位置

由于对探测范围有不同的需求，透镜和sensor的摆放位置也可以相应变化

A.单区多段水平式和单区多段垂直式

 如图为水平式，由于水平视场角大因此在水平方向感应角度大，能够形成一个长方形扇面感应区，这种感应方式能够避开上下红外线的干扰

如图为单区多段垂直式，该位置摆放视场角较小，又称为垂直幕帘式感应，能够避开左右两边的红外线干扰

B.多区多段感应式和多区多段圆锥式

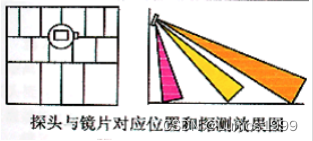

 多区多段感应式常用于壁挂式，倾斜向下，能够探测三个不同的区域

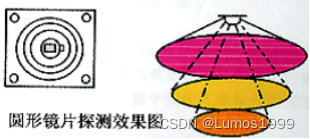

多区多段圆锥式则应用于顶挂式，直接向下探测，对透镜而言水平视场角和垂直视场角相同，但双源探头的水平视场角大于垂直视场角，所以探测范围不是圆锥，而是向中间塌陷，但如果是四源的探头，感应的方向图就更接近于圆锥，如上图所示。

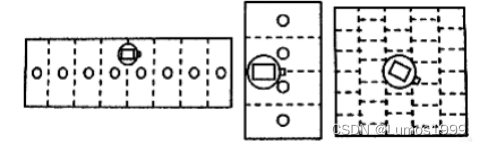

C.透镜和SENSOR位置有所偏移

 当sensor偏上，探测方向就会向下，同理sensor偏左，探测方向就会偏右，而如图右，探头偏移45度会降低人体活动受方向的限制，更适合应用于探测狭长区域

3. 透镜的分区

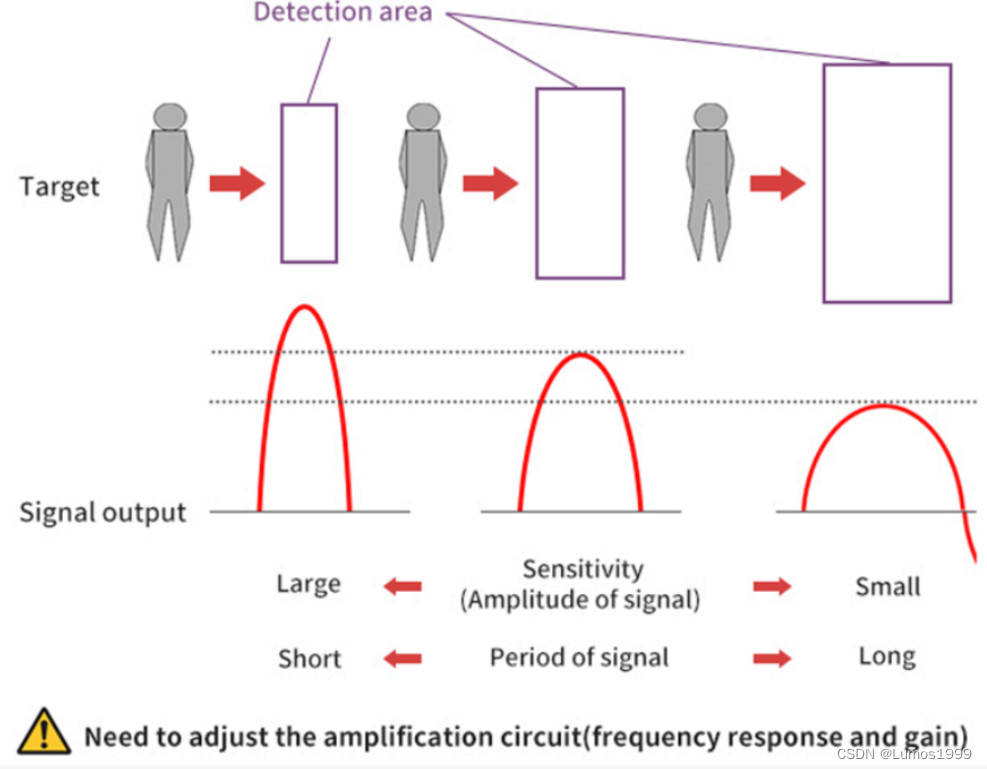

由于透镜中会做出很多个分区，分成明区暗区和盲区，人在不同分区占据面积的比例大小会直接影响的信号的强弱，也就会影响PIR的灵敏度
