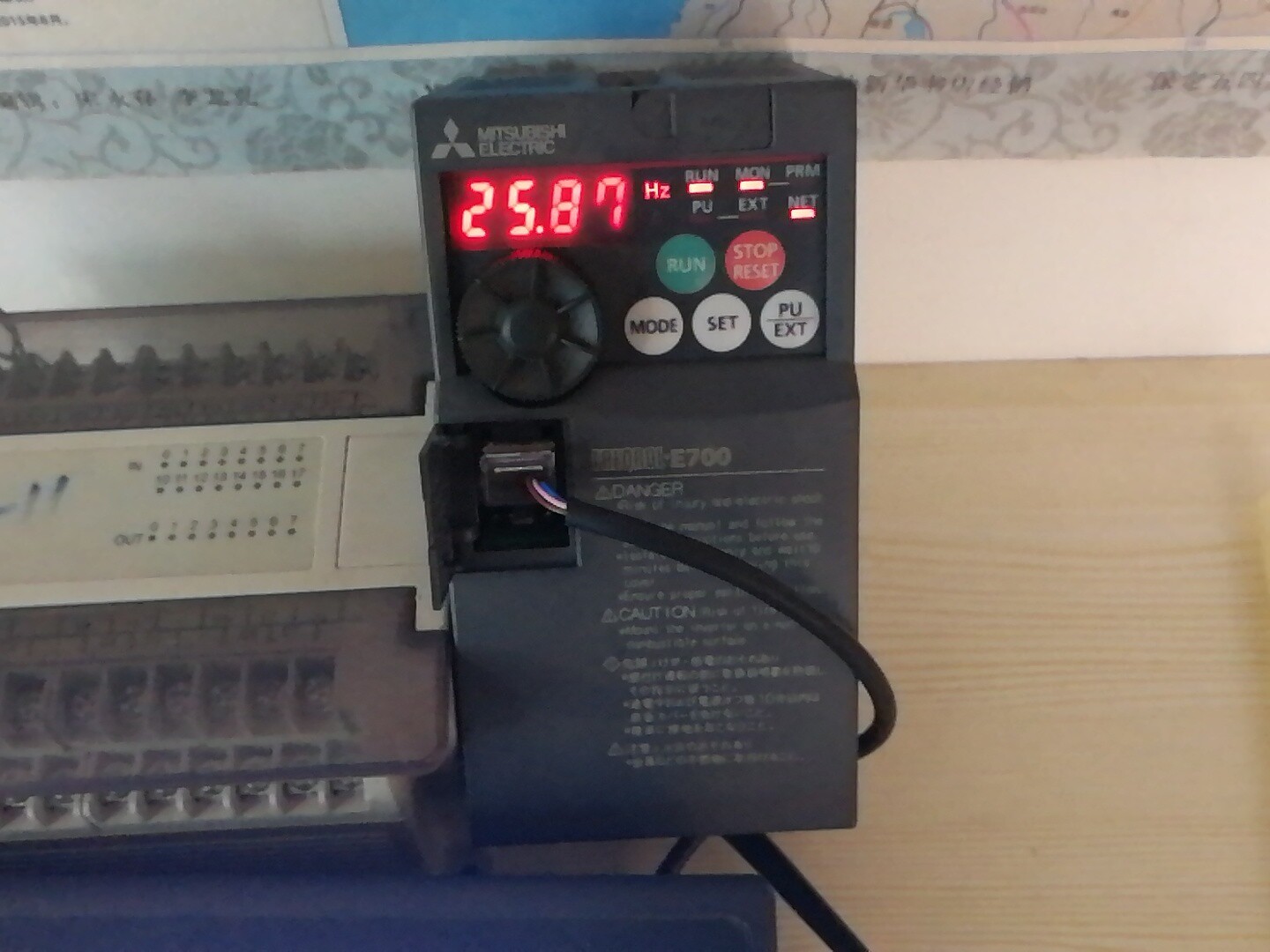

台达DVP 24ES和三菱E700变频器rtu通讯程序程序采用modbus rtu方式,台达24es控制E700变频器的正反转,停止及指示,频率的设定及加减速,以及对运行频率,电流,电压,状态的读取。
反应快,程序完整。
通讯施耐德312,外部端子启停,频率通过给定已测试成功
台达DVP 24ES和三菱E700变频器之间的通讯程序采用了modbus rtu方式。通过这个程序,台达24ES可以控制E700变频器的正反转、停止以及指示灯的状态,并且可以设置和调整频率的大小以及加减速度。此外,还可以读取运行频率、电流、电压和状态信息。这套通讯程序反应迅速,功能完整。
知识点和领域范围:
1. 变频器:变频器是一种用于调节电机转速的设备,可以通过改变电源频率来控制电机的转速和运行状态。
2. Modbus RTU:Modbus是一种通信协议,常用于工业自动化领域,它定义了一种用于串行通信的协议格式,RTU是Modbus的一种传输模式,采用二进制方式传输数据。
3. 台达DVP 24ES:台达DVP 24ES是一款由台达电子(Delta Electronics)生产的可编程逻辑控制器(PLC),用于工业自动化控制系统。
4. 三菱E700变频器:三菱E700变频器是三菱电机(Mitsubishi Electric)生产的一种变频器,用于控制电机的转速和运行状态。
延申科普:
变频器是工业领域常用的设备,它可以通过改变电源频率来控制电机的转速。在工业自动化系统中,常常需要通过通讯方式来控制和监测变频器的运行状态。Modbus是一种常用的通信协议,它定义了一种用于串行通信的协议格式,可以实现设备之间的数据交换。Modbus RTU是Modbus的一种传输模式,采用二进制方式传输数据,具有传输速度快、可靠性高的特点。
台达DVP 24ES是一款可编程逻辑控制器(PLC),它可以通过编写程序来实现对工业设备的控制和监测。三菱E700变频器是一种常用的变频器,可以通过调节电源频率来控制电机的转速和运行状态。通过采用modbus rtu通讯程序,台达24ES可以与E700变频器进行通信,实现对其正反转、停止、指示灯状态的控制,以及对运行频率、电流、电压和状态信息的读取。这样的通信方式可以提高工业自动化系统的灵活性和效率。
ID:2814587916677591
至信工控
标题:基于Modbus RTU通讯的台达DVP 24ES与三菱E700变频器集成控制系统
摘要:本文主要介绍了台达DVP 24ES可编程逻辑控制器(PLC)与三菱E700变频器之间采用Modbus RTU通信实现集成控制的方案。通过这个方案,台达24ES可以实现对E700变频器的正反转、停止以及指示灯的状态控制,并可以设置和调整频率的大小以及加减速度。同时,还可以实时读取运行频率、电流、电压和状态信息,提高工业自动化系统的灵活性和效率。
关键词:台达DVP 24ES,三菱E700变频器,Modbus RTU通信,集成控制系统
-
引言
变频器是工业领域常用的设备,通过改变电源频率来控制电机的转速和运行状态,具有节能、调速范围广等优势。为了实现对变频器的集成控制和监测,通信方式成为必不可少的一环。本文将介绍基于Modbus RTU通信的台达DVP 24ES与三菱E700变频器的集成控制方案,通过该方案,实现对变频器的灵活控制和实时监测。 -
Modbus RTU通信协议简介
Modbus是工业自动化领域广泛使用的一种通信协议,定义了一种用于串行通信的协议格式。其中,Modbus RTU是Modbus的一种传输模式,采用二进制方式传输数据,具有传输速度快、可靠性高的特点。通过Modbus RTU通信协议,不同设备之间可以实现数据交换和控制命令的传输。 -
台达DVP 24ES简介
台达DVP 24ES是一款功能强大的可编程逻辑控制器(PLC),由台达电子生产。它具有高性能、稳定性和灵活性等特点,可以通过编写程序实现对工业设备的控制和监测。 -
三菱E700变频器简介
三菱E700变频器是三菱电机生产的一种高性能变频器,广泛应用于工业自动化领域。它可以通过调节电源频率来控制电机的转速和运行状态,具有精准控制、可靠性强等优点。 -
台达DVP 24ES与三菱E700变频器集成控制方案
5.1 通信连接:通过串口连接台达DVP 24ES和三菱E700变频器,使用RS485通信方式。
5.2 Modbus RTU协议配置:在台达24ES的通信模块中,配置Modbus RTU协议的通信参数,如波特率、数据位、校验方式等。
5.3 控制命令发送:通过编写PLC程序,在台达24ES中发送控制命令,实现对E700变频器的正反转、停止以及指示灯状态的控制。
5.4 参数设置和调整:通过编写PLC程序,在台达24ES中设置和调整变频器的频率大小以及加减速度,实现精确控制和调节。
5.5 数据读取和监测:通过编写PLC程序,在台达24ES中实时读取E700变频器的运行频率、电流、电压和状态信息,实现对变频器状态的实时监测。 -
系统测试与应用
6.1 测试环境搭建:搭建测试环境,包括台达DVP 24ES、三菱E700变频器和相应的通信设备。
6.2 功能测试:通过编写和加载PLC程序,测试控制命令发送、参数设置和调整,以及数据读取和监测功能的正常性。
6.3 应用案例:以某工业生产线为例,介绍台达DVP 24ES与三菱E700变频器集成控制系统在运作过程中的应用和优势。 -
总结
通过Modbus RTU通信协议,台达DVP 24ES与三菱E700变频器实现了集成控制,实现了对变频器的灵活控制和实时监测。该方案具有通信速度快、可靠性高的特点,适用于工业自动化领域。在实际应用中,可以根据具体需求进行扩展和优化,提高工业生产线的效率和稳定性。
参考文献:
[1] 变频器的基本原理与应用. 中国电机工程学报,2019.
[2] Modbus RTU通信协议手册. Modbus Organization.
[3] 台达DVP 24ES用户手册. 台达电子(Delta Electronics).
[4] 三菱E700变频器技术手册. 三菱电机(Mitsubishi Electric).
