PSCAD4.6.2与MATLAB交互指南

想要使用matlab中m文件创建独属于自己的元件时，总会出现一些的问题，本文就常见问题进行讨论。

第一个问题：无法读取matlab

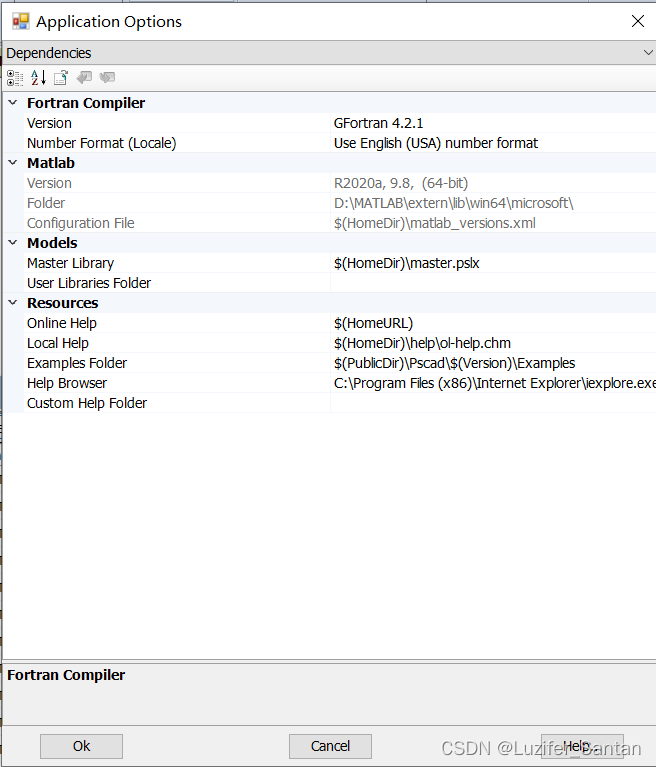

当点开pscad的Options中Dependencies选项时，可能会发现关于MATLAB的version信息是empty，这个时候，可以更改PSCAD的matlab_versions.xml文件。用记事本打开，加入如下代码：

 <version name="9.8" desc="R2020a">
      <paramlist link="-1" name="data">
         <param name="company" value="MathWorks" />
         <param name="software" value="MATLAB" />
         <param name="root_subkey" value="MATLABROOT" />
         <param name="lib_sub_path" value="extern\lib\win32\microsoft\" />
         <param name="sub_path_1" value="bin" />
         <param name="sub_path_2" value="bin\win32" />
      </paramlist>
      <paramlist link="-1" name="lib_files">
         <param name="" value="libeng.lib" />
         <param name="" value="libmx.lib" />
         <param name="" value="libmat.lib" />
      </paramlist>
   </version>

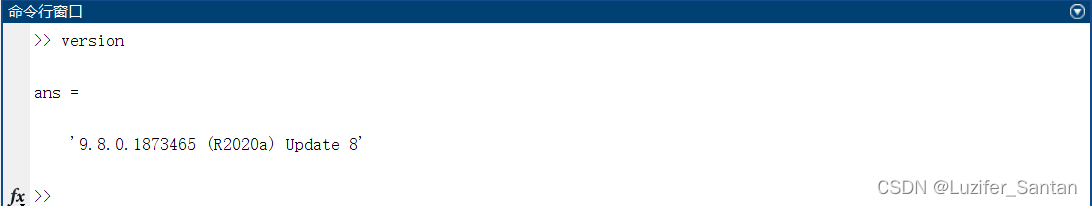

注：当不清楚matlab的版本时，可以在命令行窗口输入version即可得到版本信息，如下。只需要更改“version name=”后的数字与“desc=”的信息，我这里使用的matlab2020a，也就是matlab9.8
matlab版本信息

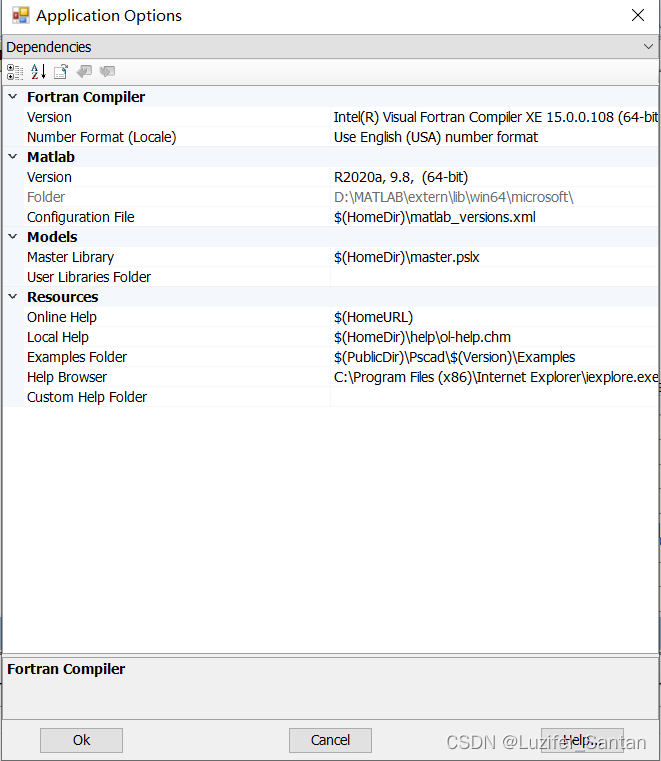

之后点开当我们点开pscad的Options中Dependencies选项时，会发现，如下界面：
在这里插入图片描述

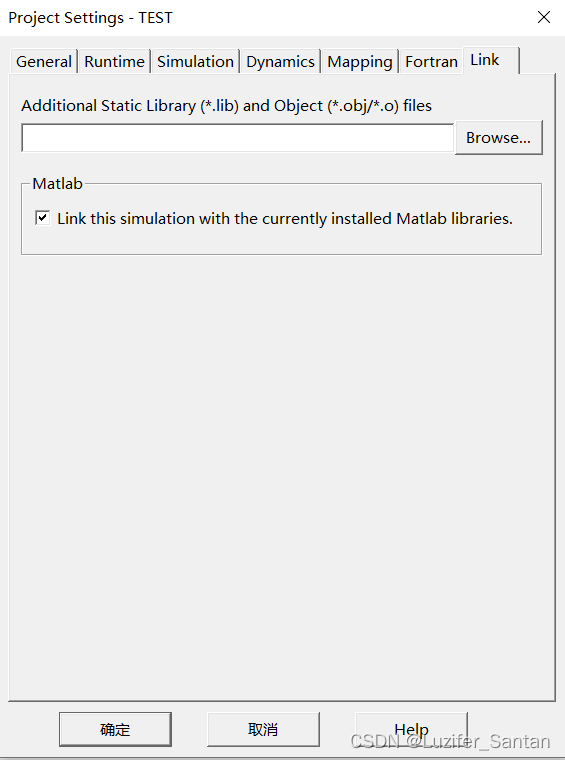

接下来，按照手册操作指南，链接MATLAB，点开Project Settings，勾选Matlab中Link this simulation with currently installed Matlab libraries.

但是，当兴冲冲地构建一个matlab交互元件时，会突然发现，如下情况：

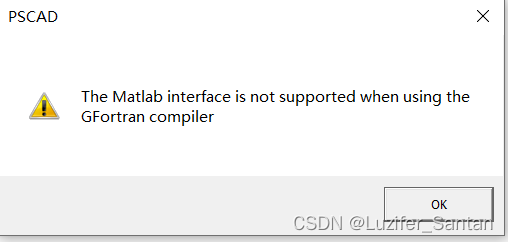

GFortran compiler无法与MATLAB交互，难道就要放弃了吗？办法总是困难多！可以采用Intel® Fortran Compiler

第二个问题编译器：GFortran调用MATLAB的问题

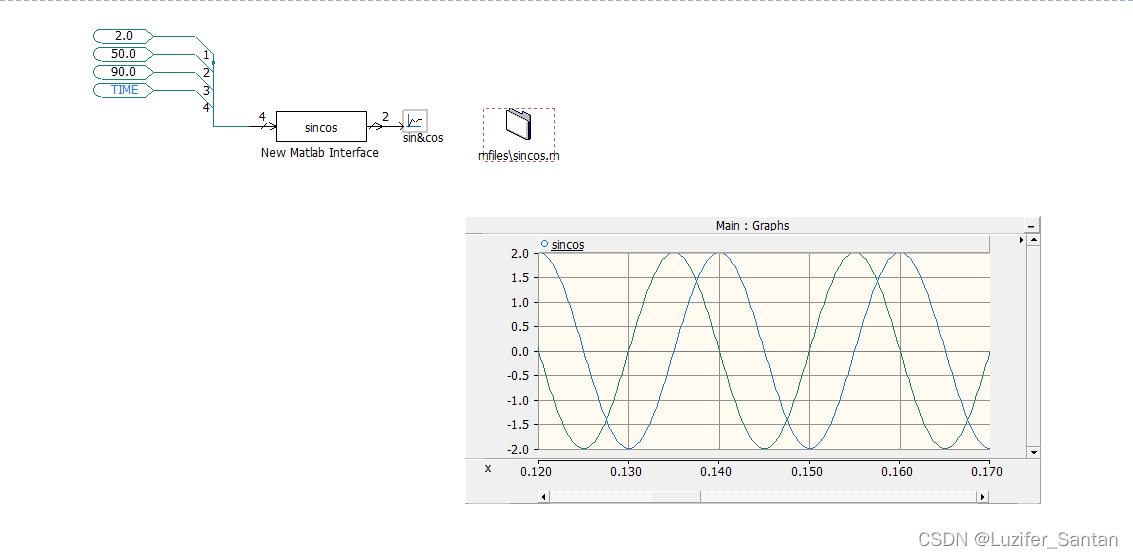

经过笔者查询资料显示最好采用Intel® Fortran Compiler，推荐使用Intel® Fortran Compiler2015，故本文接下来采用Intel® Fortran Compiler2015。首先，需要安装VS2010或者VS2011、VS2012（笔者采用的是VS2010），通过寻找相应的资源笔者先后下载VS2010和Intel® Fortran Compiler2015。最终得到，如下PSCAD界面：
在这里插入图片描述
注：一定要64位对64位，32位对32位，不然会出错！！
