simulink仿真异步电机起动

异步电机起动时,有高起动转矩 T s t T_{st} Tst,低起动电流 I s t I_{st} Ist,起动设备简易的相关要求。
笼型异步电机,通常采用降压起动的方式,虽然 I s t I_{st} Ist降低,但于此同时 T s t T_{st} Tst也随之降低,故此适用范围较为不广泛,我们常常采用绕线型异步电机转子绕组串电阻 R R R起动。我们此次仿真采用的便是绕线型异步电机(Wound)。

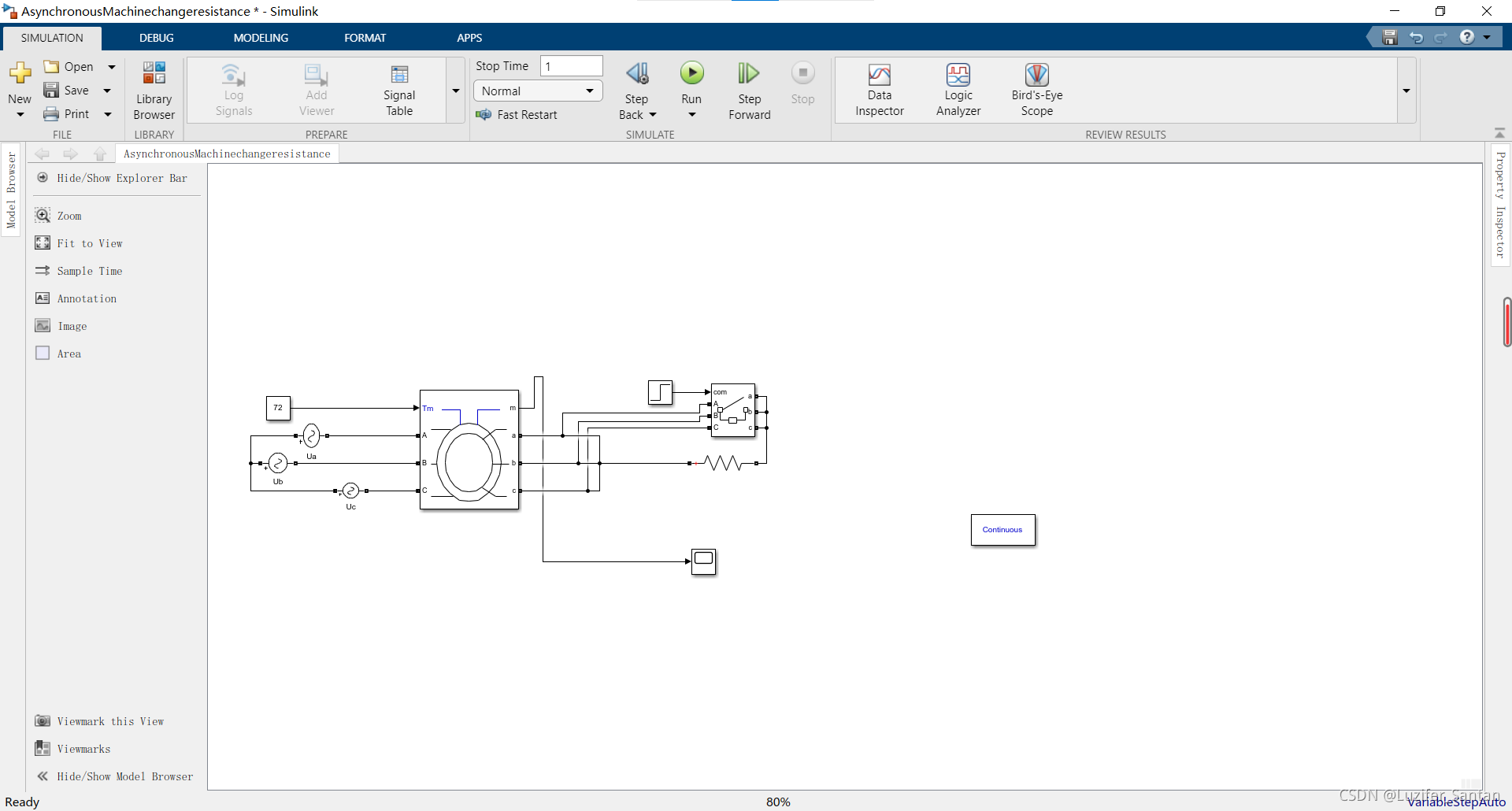

在这里插入图片描述

在这个仿真过程中,Three-Phase Breaker模块起到了重要的作用,通过对step的上升时间进行调整可以实现对电阻的切除

### 如何在Simulink中实现异步电动机仿真 #### 准备工作 为了搭建异步电动机仿真模型,需先准备好必要的工具和环境。确保已安装MATLAB以及Simulink软件,并熟悉基本操作界面。 #### 创建新的Simulink项目 启动MATLAB并打开一个新的Simulink模型窗口。这一步骤为后续组件添加提供了一个空白画布。 #### 添加所需模块 从库浏览器中拖拽如下关键部件到新建的模型图内: - **AC7: Asynchronous Machine SI Units**:用于表示异步电机本身。 - **Three-phase Programmable Voltage Source**:作为供电源给定子线圈施加电压。 - **Speed and Torque Measurement Blocks**:测量速度与扭矩输出以便观察性能指标变化情况。 - **Control System Components (e.g., PI Controllers)**:构成闭环控制系统的一部分,调节输入信号使实际响应接近期望值[^1]。 #### 配置参数设定 进入各个元件属性对话框调整其内部配置项至匹配目标物理实体特性。特别是针对`Asynchronous Machine`对象而言,应依据具体应用场合下的额定功率、频率等电气规格完成初始化赋值过程[^3]。 #### 设计任务调度逻辑 采用Stateflow®绘制状态转换图表定义不同工况间的流转路径;比如区分电动状态下加速减速阶段或是发电机制下能量回馈流程等特殊场景处理方[^2]。 #### 运行前最后校验 确认整个电路连接无误之后,前往顶部菜单栏选择“Simulation -> Model Configuration Parameters...”。在此处指定恰当的时间步长(例如0.001s)、总持续周期(譬如说10s),还有挑选适合当前问题类型的积分算法——像这里推荐的是隐梯形法即`ode23tb`选项以保障数值计算稳定性和准确性。 #### 启动仿真测试 保存所做的全部修改动作后即可按下播放按钮开始执行模拟运算。期间可借助Scope视窗实时监控各变量发展趋势曲线,辅助分析判断系统行为特征是否符合预期设想。 ```matlab % MATLAB命令行代码片段展示如何加载预设好的.mdl/.slx文件 open_system('path_to_your_model_file') set_param(gcs,'StopTime','10') % 设置停止时间为10秒 sim(gcs); % 开始运行该模型实例 ```
