带铰接的杆系结构Abaqus有限元分析

最新推荐文章于 2024-03-07 00:58:24 发布
最新推荐文章于 2024-03-07 00:58:24 发布
阅读量1.2w 收藏 16
点赞数 2
分类专栏： Abaqus 文章标签： Abaqus
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Lyuwalle/article/details/89283055
版权

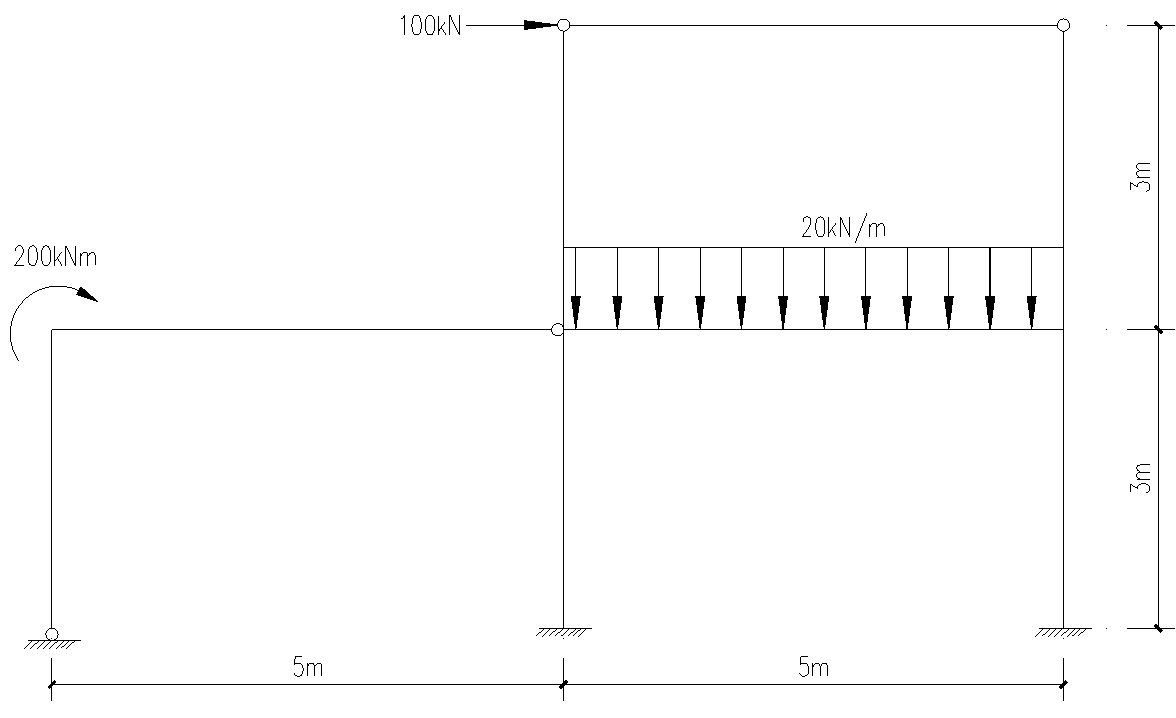

1.结构体系

杆件截面形状为箱型截面，长宽为200mm，厚为8mm，材料弹性模量2.06e11N/mm^2，泊松比0.3，采用理想弹性材料。
2.建模
（1）创建部件

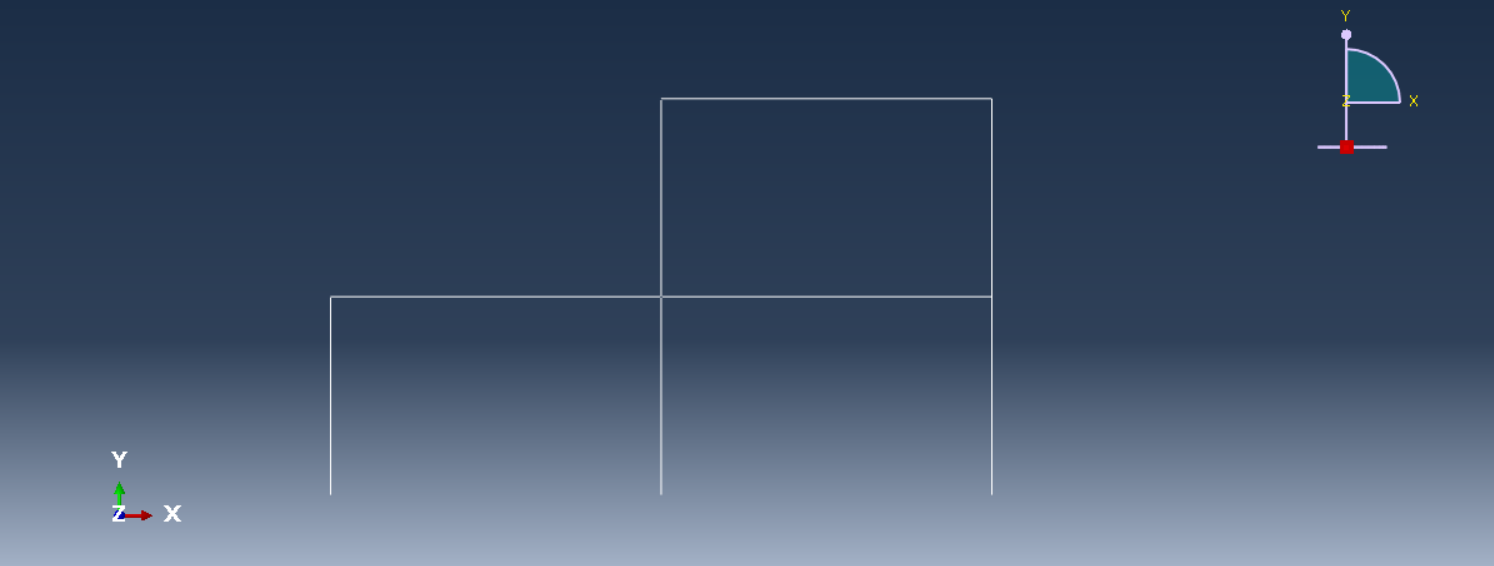

在这里插入图片描述
（2）创建截面
先创建一个箱型剖面Profile1，再创建一个梁截面Section1
随后指派梁的方向
装配—>设为独立（网格在实例上）
（3）划分网格

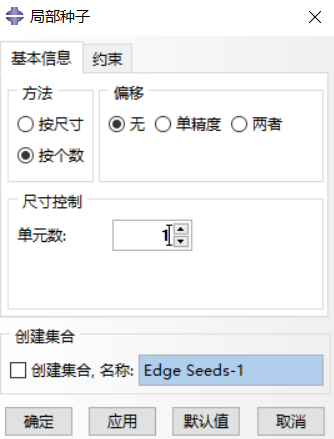

选择为边布种，按个数，设置为6，即每个杆件分为6个单元。
设置梁单元类型为B21，随后划分网格。

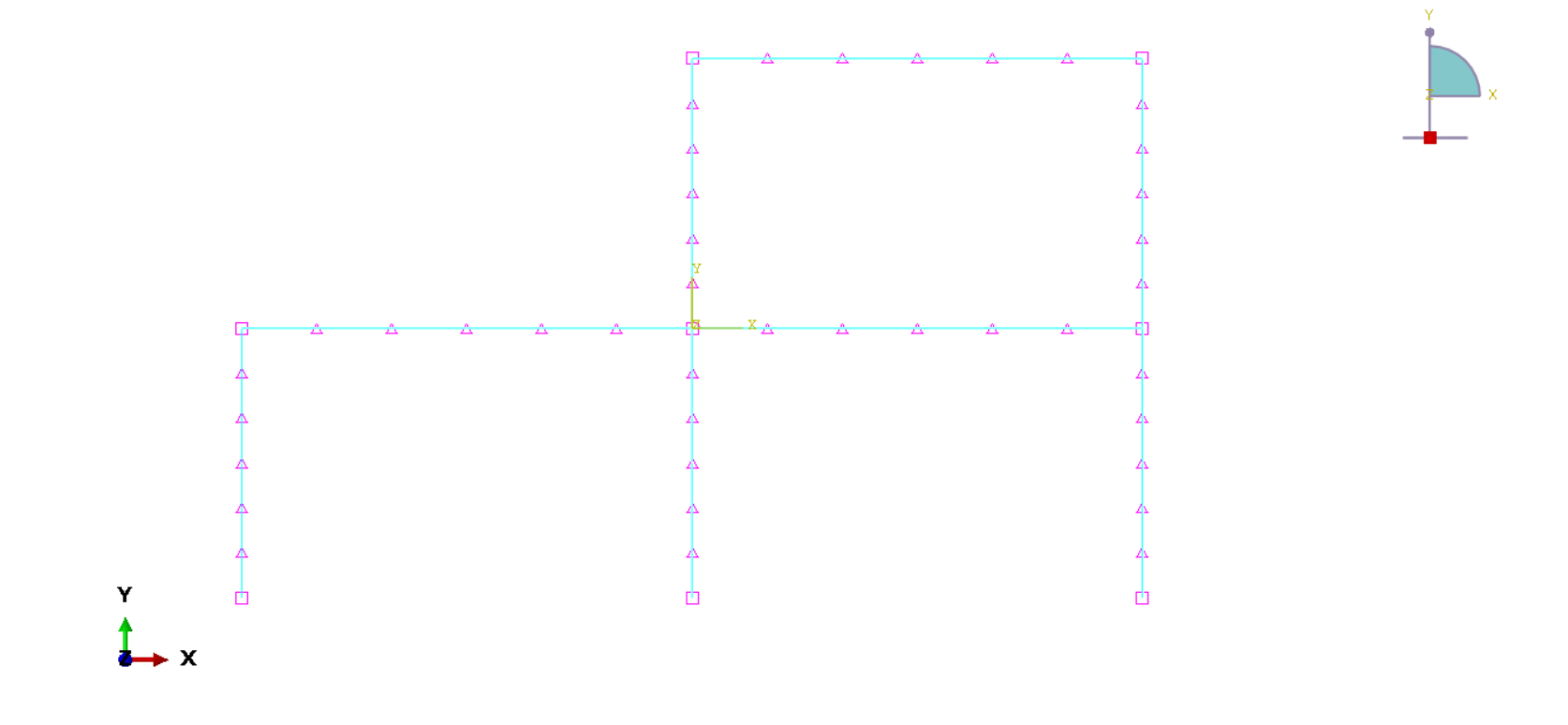

在这里插入图片描述
在这里插入图片描述
（4）创建分析步—>设置荷载边界条件—>施加荷载，注意此时施加的是负号弯矩
