今天我们介绍一下梁单元的相关基础知识:
首先,对于长度方向大于截面尺寸10倍以上的结构,通过用梁单元简化,可以有效缩减模型规模,提高计算效率。因此,梁单元适用范围很广,是常用的结构单元之一。

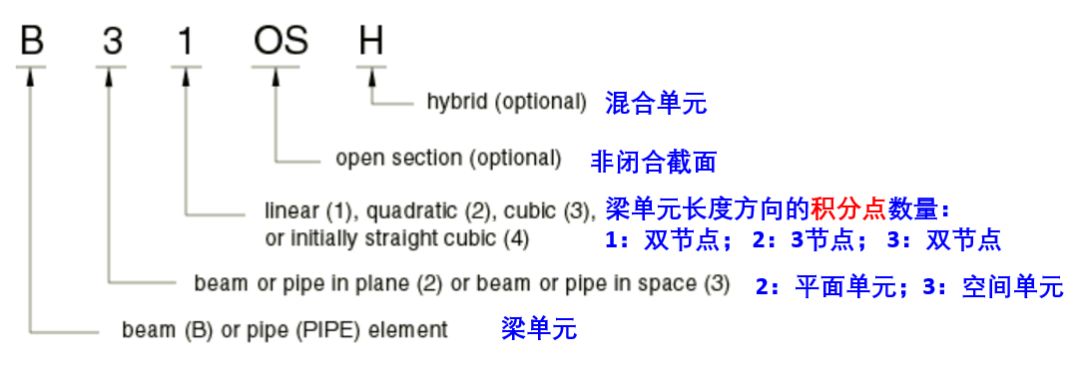

以下是梁单元的命名规律:
由于空间梁单元除了拉压、弯曲自由度外,还具有扭转(翘曲)自由度,所以一般相同边界载荷条件下,平面梁单元与空间梁单元计算结果会有一些差异,因此,在选择梁单元时要根据实际情况选择。

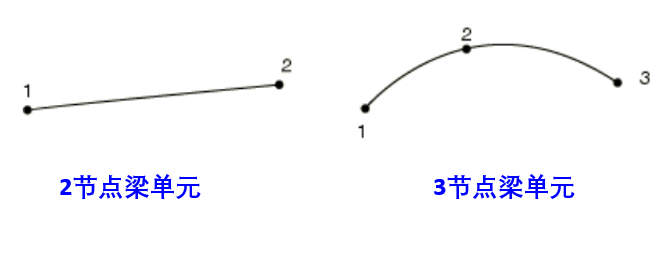

梁单元按节点数量分为两类:2节点梁单元、3节点梁单元

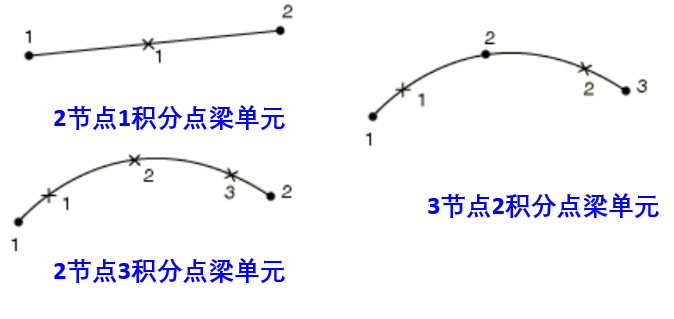

具有不同积分点的梁单元分类如下:对于单个单元来说,积分点数量越多,单个单元具有更好的柔度,越适合模拟大弯曲变形的结构,如海底光缆。
本文以工字梁作为建模单元:在定义工字梁截面属性时,I 的作用如下:定义单元横截面轴在截面内与截面底部的距离。
