计算机组成原理：第六章 指令系统

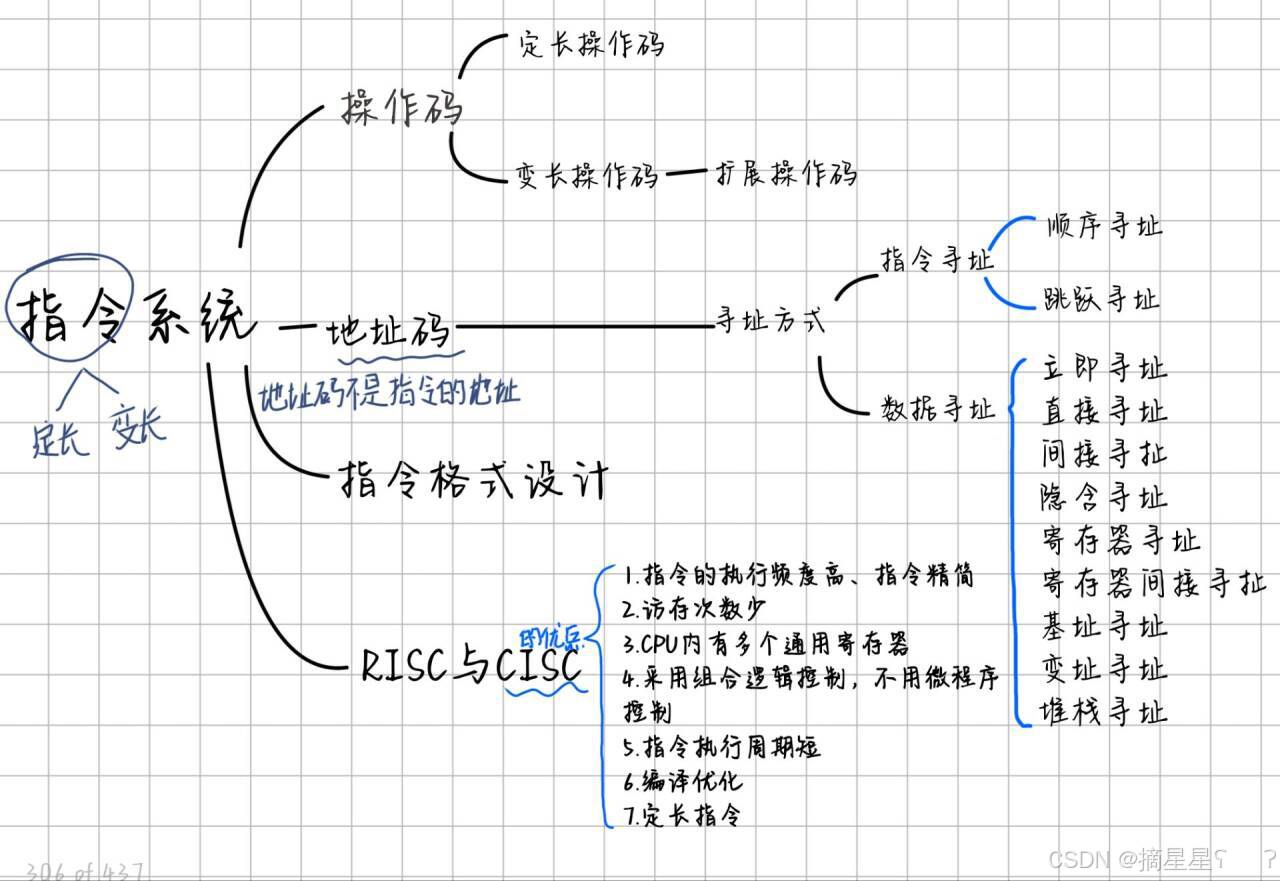

大纲

一、指令

1. 1  定义

指令：指令就是计算机能识别的硬件能够直接执行的一种语言，计算机全部指令集合称为指令系统。

1.2 分类

指令分为变长指令与定长指令。

变长指令：位数（指令字长）是可以变化的，这取决于操作码的位数、地址码位数。有多字长指令、单字长指令。但多字长指令需要多次访存，因此CPU速度会下降。

一台机器可以有位数不同的指令，也就是指令字长可变。

1.3  组成

指令由 操作码 + 地址码 组成。

​​​​​​​​​​​​​​​​​​​​​

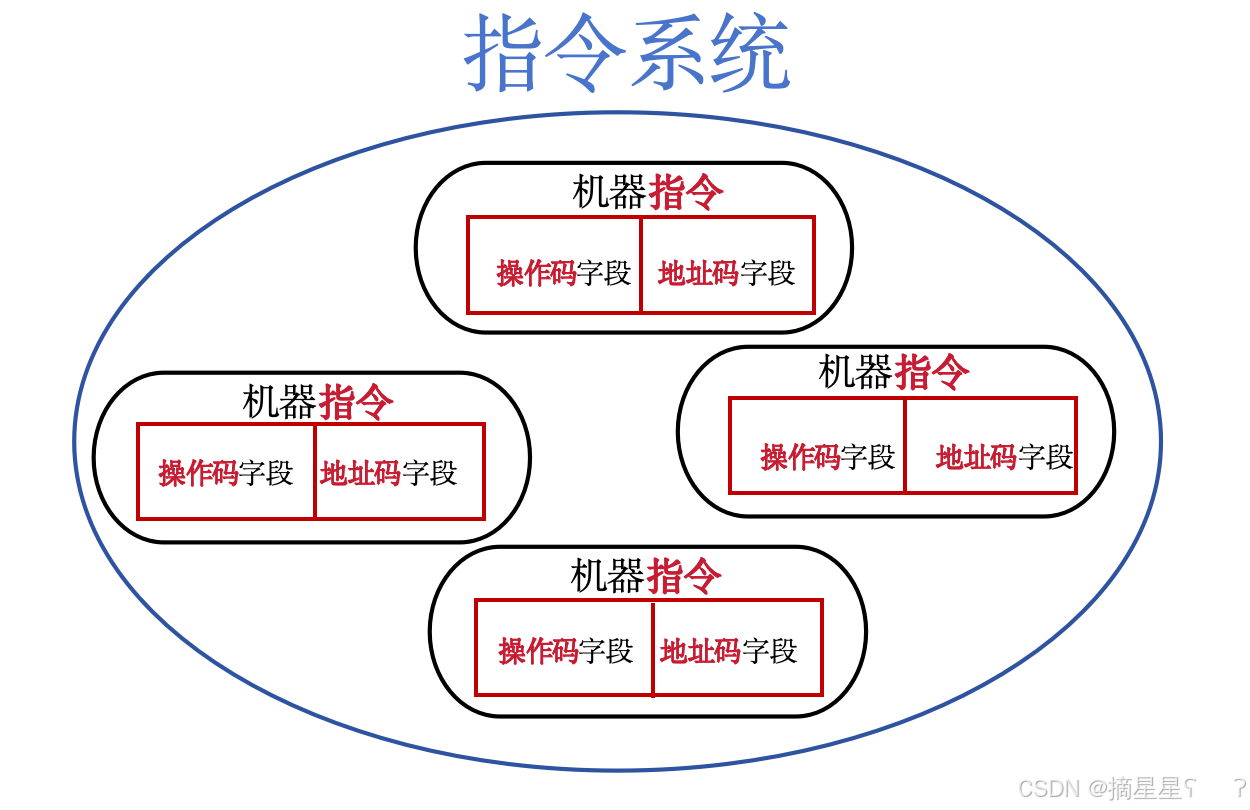

所以指令系统就是一堆的 地址码操作码组合 的集合。

1.3.1 操作码

操作码顾名思义就是用来说明操作类型的，比如加减乘除。如果有三位操作码，就可以进行八种操作,两位就是四种。他长度可以是固定的也可以是变化的。

定长操作码：硬件设计简单、压缩了操作码的平均长度，在字长短的计算机中广泛使用，译码快。但指令数量增多，就需要更多的地址位数，操作码长度固定会导致地址位不足。

变长操作码：操作码位数随地址位增多而减少，但译码和控制器的设计会更复杂。

扩展操作码：定长指令+变长操作码

扩展操作码的注意事项：

1.不允许短码（新加上去的后缀）是长码（之前设计好的前缀）的前缀，也就是短码不能和前缀一样。

如前缀如果最多到1110，那么使用扩展码技术设计新的指令时第一个是“1111”，但最后不能是“1111 1111”

2.各指令操作码不能重复

1.3.2 地址码

注意：地址码不是指令的地址⚠️⚠️⚠️

而是操作数（一个或两个）、结果的地址、以及下一条指令的地址。

总的来说就是：数据地址、下一条指令地址

指令地址与地址码区别：

指令的地址是指在内存中存放指令的位置，是CPU执行指令时需要的数据（PC->PC+1)。地址码是操作对象在内存中的位置。是不一样的。

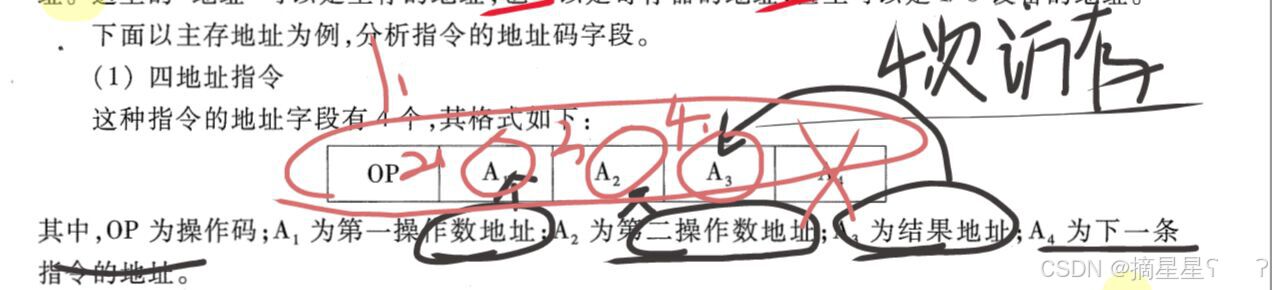

 （1）四地址指令

 四次访存，执行当前指令

1.指令地址

2.取第一操作数

3.取第二操作数

4.结果存放访存一次

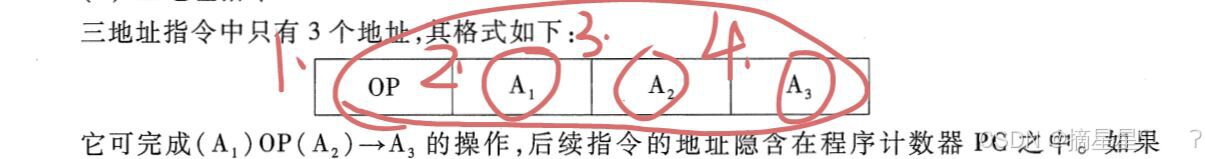

（2）三地址指令

把下一条指令地址不放地址码里里，放PC里

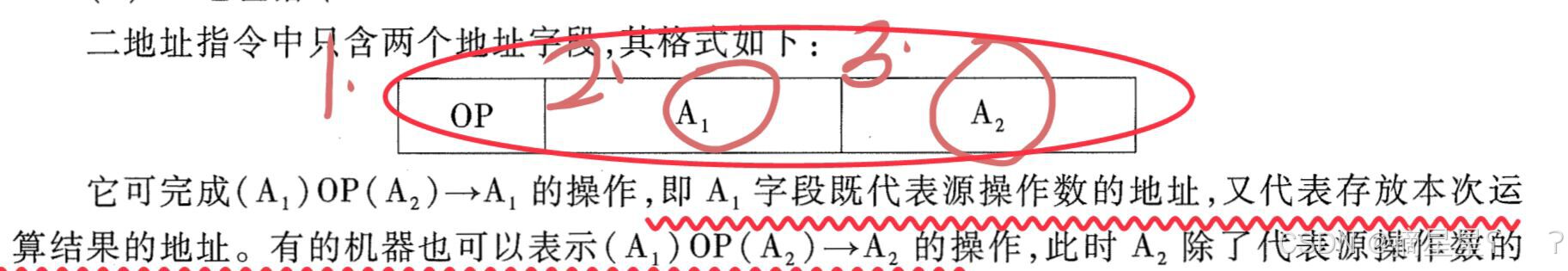

（3）二地址指令

4次访存，因为存放结果还是要访存，但是如果把结果放在累加器中就只需要三次

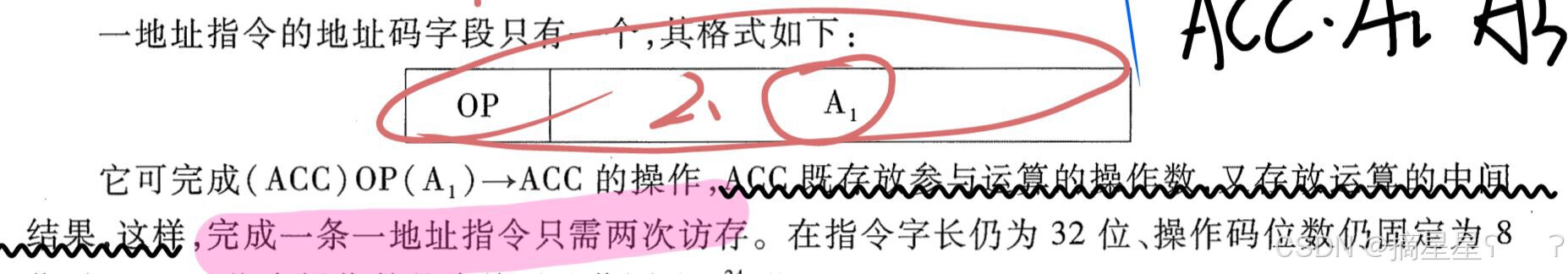

（4）一地址指令

累加器做两个工作 ，先存放其中一个操作数，结果出来了又存放结果

（5）零地址指令

 陷阱（Trap)与陷阱指令：

  陷阱是意外事故的中断，例如输入输出设备损坏，电脑电压不稳等。因此计算机发生意外时就会发出陷阱信号。

  计算机的陷阱指令指令系统里没有，而是CPU自动产生并执行。也有的机器设置用户使用的陷阱指令，这样就可以利用它进行系统调用和程序请求。

 二、寻址方式

寻址方式：确定当前指令数据地址，以及下一条指令地址。

 所以寻址方式分为：指令寻址与数据寻址。

2.1 指令寻址

一条指令一条指令往下执行（PC->PC+1),叫做：顺序寻址

跳着执行（JUMP指令：直接跳到指定指令，略过中间的）叫做：跳跃寻址

2.2 数据寻址

提到数据，我们能想到的有数据本身、存储器、寄存器，所以有以下几种寻址方式

关于存储器：

（1）立即寻址

数据本身就放在地址码里，不用去存储器或者寄存器里找，立马就找到了，就是立即寻址。

eg:你去超市买东西，老板直接给你了，不用自己找就是立即寻址。

（2）直接寻址

地址码里是数据在存储器里的真地址。

EA=A

eg:取快递，知道了取件码，自己照着去取

（3）间接寻址

不直接告诉你真实地址，告诉你一个假地址，你找到这个假地址之后，假地址里放着真地址，再继续找。

EA=（A)

关于寄存器

(4)隐含寻址

操作数的地址隐含在操作码或寄存器中。

例如二地址指令，就把其中一个操作数放在ACC中。

（5）寄存器寻址

给出寄存器的编号，操作数在指明的Ri寄存器内

EA=R i

（6）寄存器间接寻址

给出寄存器编号，但里面还不是你想要的数，而是放着他在主存的居住地址。

EA=（Ri)

（7）基址寻址

就是在寄存器间接寻址的基础上加上形式地址。例如基址寄存器是BR

EA=(BR)+A

(8)变址寻址

类似于（7）

假如变址寄存器是IX

EA=(IX)+A

下面两个特殊记

(9)相对寻址

EA=(PC)+A

(10)堆栈寻址

利用堆栈SP指针出栈入栈。

 三、RISC与CISC

1.随着计算机不断发展，功能越来越复杂，指令系统也越来越复杂

2.出现了CISC（复杂指令系统计算机）

3.但指令过于复杂时执行周期长，资金花费大，需要复杂的控制器，占用了较大芯片面积

4.后来发现一般程序里80%的语句仅仅处理了处理机20%的指令，而且这些指令都是简单指令

5.想用20%的语句组合出80%的不常用语句

6.提出RISC（精简指令系统计算机），用较小的芯片面积制作逻辑控制电路，大部分空间做成寄存器。

（优点总结在大纲里）
