绝缘子的结构如何?它的作用是什么?及其分类

绝缘子的结构如何?它的作用是什么?

答：绝缘子(俗称瓷瓶)由瓷质部分和金具两部分组成，中间用水泥粘合剂胶合。瓷质部分是保证绝缘子有良好的电气绝缘强度，金具是固定绝缘子用的。绝缘子的作用有两个方面：一是牢固地支持和固定载流导体，二是将载流导体与地之间形成良好的绝缘。

它应具有足够的绝缘强度和机械强度，同时对化学杂质的侵蚀具有足够的抗御能力，并能适应周围大气的变化，如温度和湿度变化对它本身的影响等。

变电站及架空线路上所使用的绝缘子有针式绝缘子、支柱绝缘子、瓷横担绝缘子以及高压穿墙套管。

绝缘子在电力系统中起着至关重要的作用，其主要功能包括：

1. 电气绝缘： 绝缘子的最基本功能是提供电气绝缘，阻止电流在设备或线路中的意外流动。它们将导线或设备与支持结构隔离，防止电流通过支撑结构流向地面，从而确保电力系统的安全运行。

2. 机械支撑： 绝缘子不仅提供电气隔离，还用于支撑和固定导线、设备或其他电力组件。它们能够承受线路或设备的重量，并在风力、冲击或振动等外部力作用下保持导线或设备的稳定性。

3. 抗污性： 绝缘子表面通常采用特殊材料制成，能够有效抵御污秽、湿气和其他环境因素的侵蚀。这样可以减少绝缘子表面污秽导致的漏电和击穿风险，保持系统的绝缘性能。

4. 防雷击保护： 高压线路和设备易受雷击影响，绝缘子在一定程度上可以提供对雷击的保护。通过合理设计和选择绝缘子，可以减少雷击对电力设备和系统的损害。

5. 隔离和分段： 在电力系统中，绝缘子常用于隔离开关、断路器和其他电力设备中，用于分隔电路或设备的不同部分，以便进行维护、检修或安全操作。

绝缘子根据材料、用途和结构等方面的不同可以进行多种分类。

以下是一些常见的绝缘子分类：

1. 按材料分类：

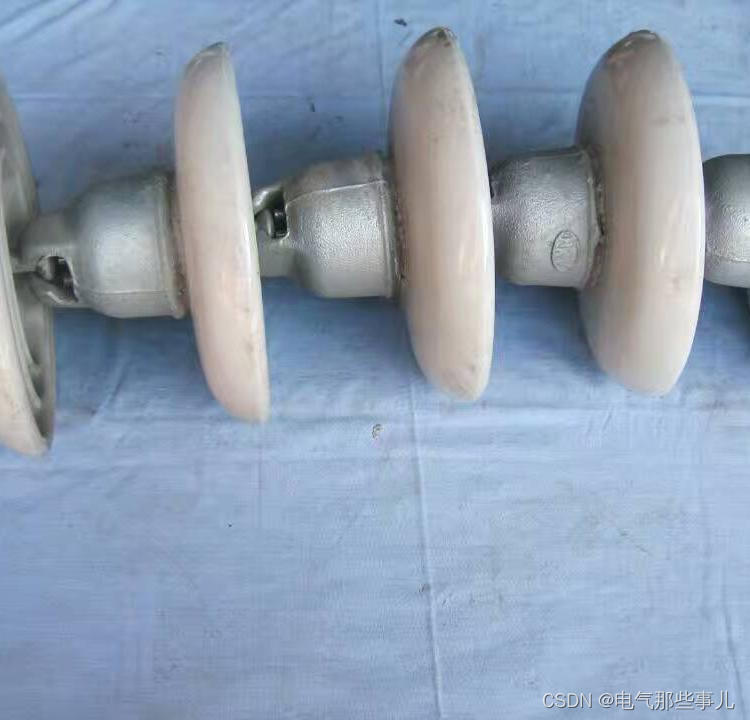

   • 陶瓷绝缘子：主要由瓷土、石英等原料制成，常用于输电线路和变电站。
   • 玻璃纤维增强塑料绝缘子（FRP绝缘子）：由玻璃纤维和树脂等材料制成，具有轻质、耐腐蚀等优点，常用于高压输电线路和电力设备绝缘支撑。

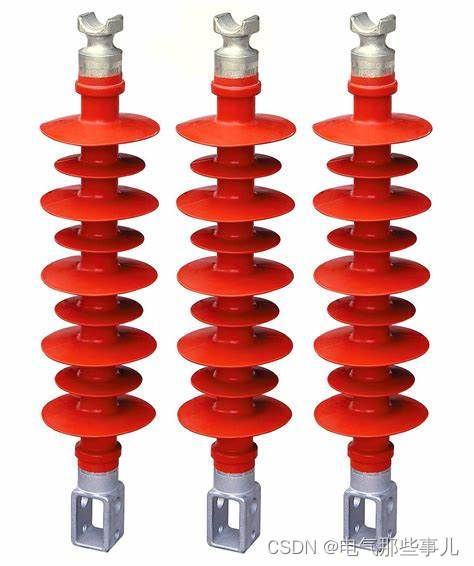

   • 聚合物绝缘子：如硅橡胶绝缘子、聚合酰亚胺绝缘子等，具有耐污性强、耐候性好等特点，适用于高污染区域和特殊环境。

2. 按用途分类：

   • 输电线路绝缘子：用于支撑和绝缘输电线路的绝缘子，主要承受电力输送中的机械载荷和电场应力。

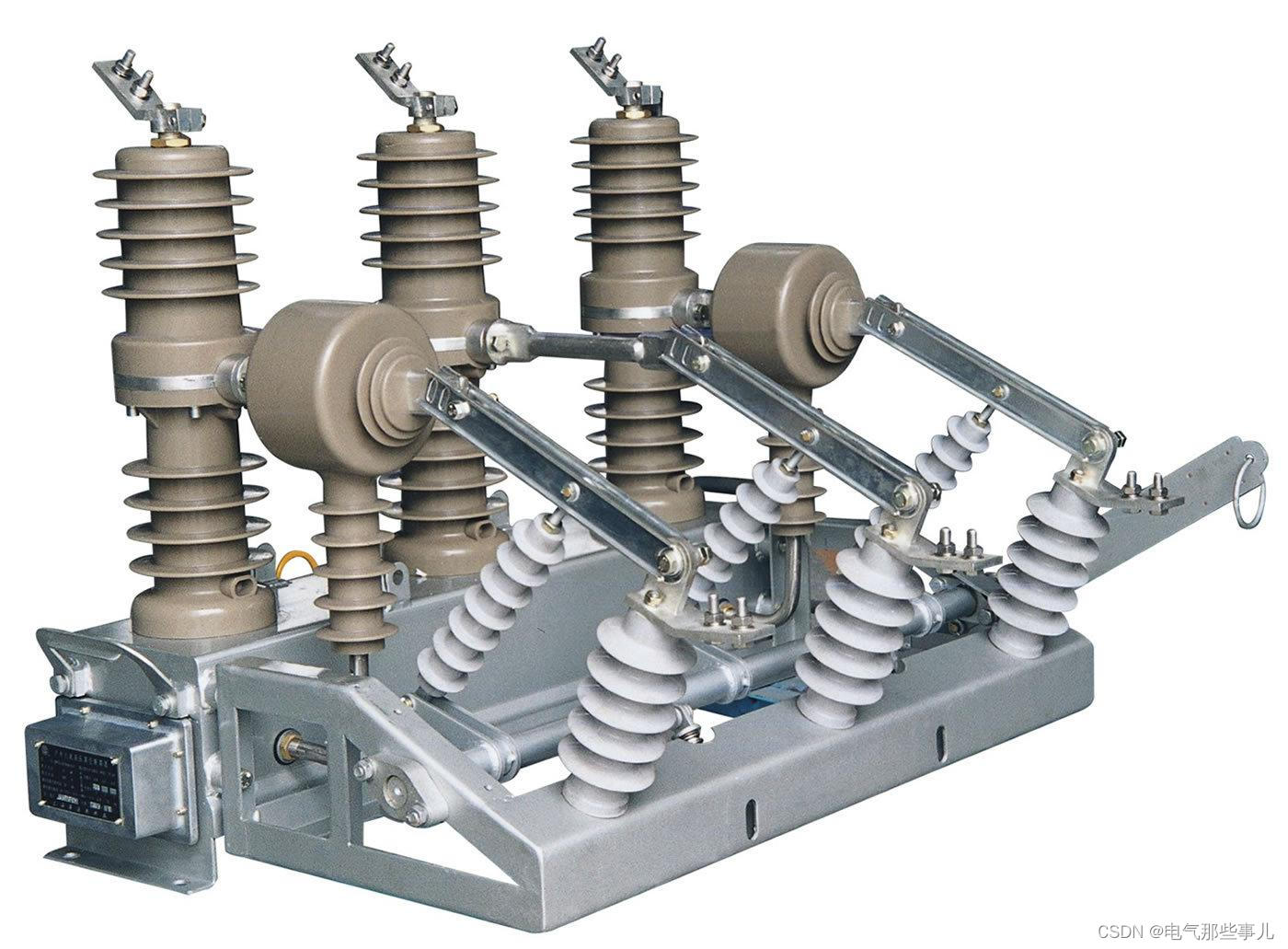

   • 隔离开关绝缘子：用于隔离、切断电力设备中的电路，通常要求绝缘子具有良好的机械强度和电气绝缘性能。

3. 按结构分类：

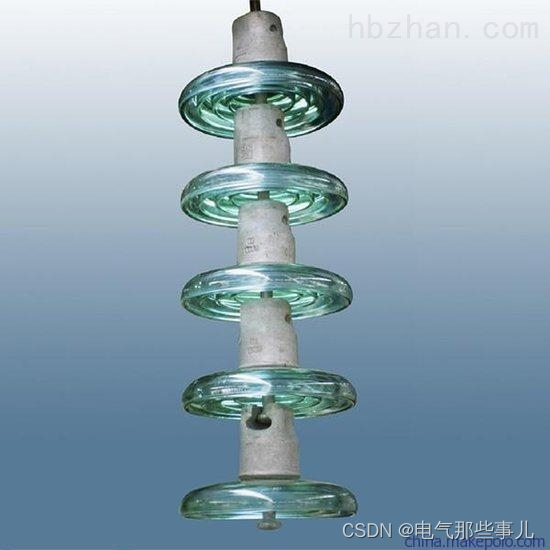

   • 悬垂绝缘子：由绝缘子串联组成，用于输电线路的绝缘支撑。
   • 悬挂绝缘子：常用于隔离开关和断路器中，具有较大的机械强度和耐候性。
   • 跌落式绝缘子：一般用于电力铁塔上的导线绝缘，以防止导线在高温天气下接触到铁塔而造成短路。

---
