数字地、模拟地、信号地、交流地、直流地、屏蔽地、浮地一文了解

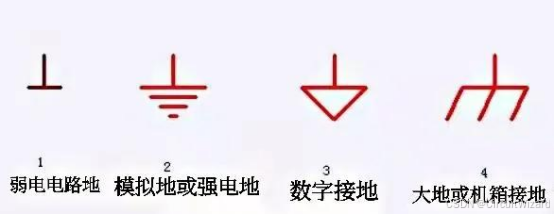

在电子电路和系统设计中，“接地”是确保设备稳定运行、抑制干扰及保障安全的关键环节。以下是各类接地方式的详细介绍：

 1. 数字地（DGND，Digital Ground）

定义：数字电路中逻辑器件（如CPU、FPGA、数字IC）的参考地平面。

作用：为高速开关的数字信号提供低阻抗回路，降低电磁干扰（EMI）。

特点：

  高频噪声多：数字信号快速跳变产生高频噪声（如振铃、地弹）。

  需隔离模拟电路：避免数字噪声耦合至模拟电路。

设计要点：

  单点连接：数字地与模拟地通过磁珠、0Ω电阻或铁氧体在一点连接。

  地平面分割：PCB设计时分割数字和模拟地，避免重叠。

 2. 模拟地（AGND，Analog Ground）

定义：模拟电路（如传感器、放大器、ADC/DAC）的纯净参考地。
