【反相放大器、同相放大器、跟随器、差分放大器、加法器、对数放大器、D类放大器】一文清晰了解

以下是各类放大器的详细描述，包括结构、原理、公式、特点及应用：

---

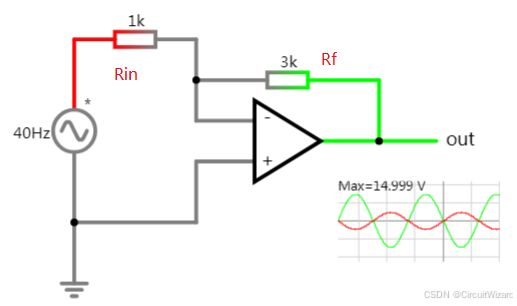

1. 反相放大器（Inverting Amplifier）

• 结构：运算放大器的反相输入端（-）通过电阻 Rin​ 接输入信号，同相端（+）接地。反馈电阻Rf​ 连接输出端与反相端。

• 原理：利用“虚短”（两端电压相等）和“虚断”（无电流流入运放），反相端电位近似为0（虚地）。输入电流全部流经反馈电阻。

• 增益公式：



• 特点：

  • 输出与输入反相。

  • 输入阻抗低（等于Rin​）。

  • 增益由外部电阻比值决定。

• 应用：信号反相、音频放大、电流-电压转换等。

---

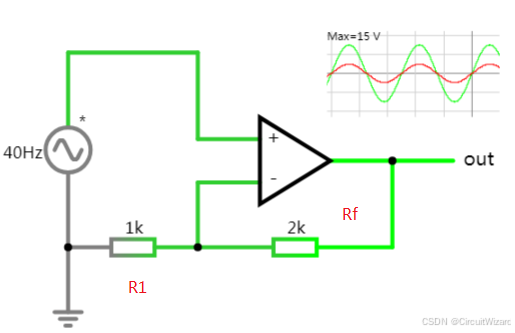

2. 同相放大器（Non-inverting Amplifier）

• 结构：输入信号直接接运放同相端（+），反相端（-）通过电阻 R1​ 接地，反馈电阻Rf​ 连接输出端与反相端。

• 原理</
