WPT补偿网络--无线充电（大四上）

1.设计任务

设计WPT补偿网络，包括无补偿、SS补偿、PS补偿、SP补偿和PP补偿。

具体的要求如下：

• 输入电压为510V，频率为85KHz，负载电阻RL为40欧。
• 计算出五种补偿网络的LC参数，并通过MATLAB进行仿真结果验证。

2.WPT五种补偿网络结构

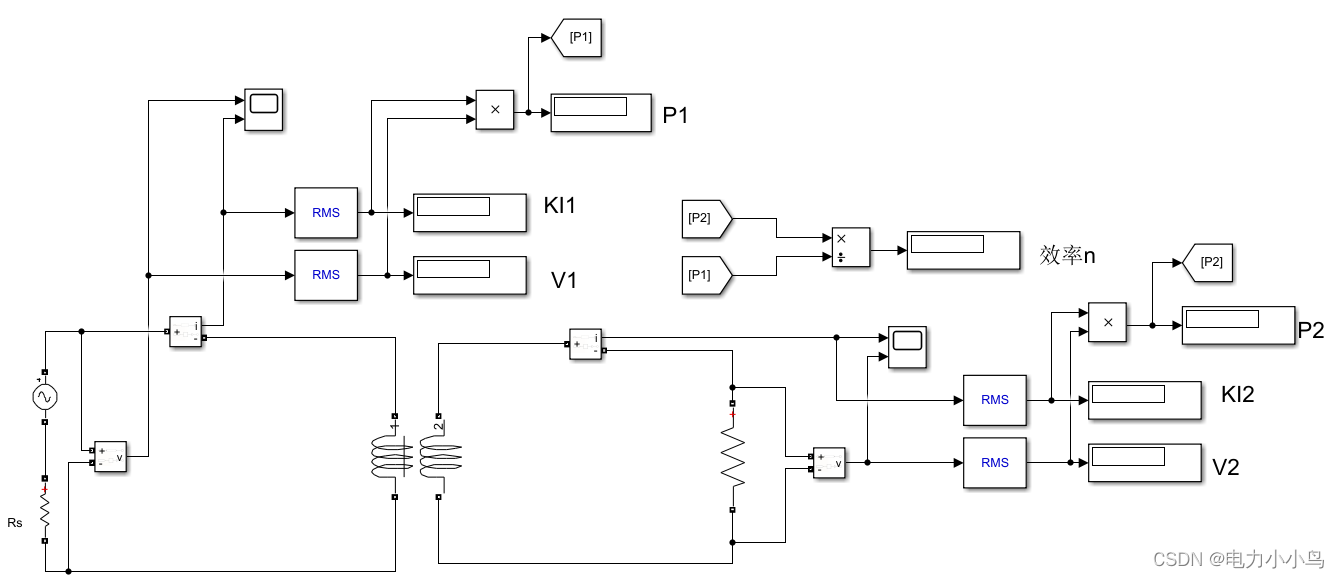

图1 无补偿网络

电感值：L1=2e-05H,L2=2e-05H;互感值：M=1e-05H;电阻值：R1=0.65Ω，R2=0.65Ω，Rs=0.01Ω，RL=15Ω；输入电源：U1=510.5V，fk=85KHZ。

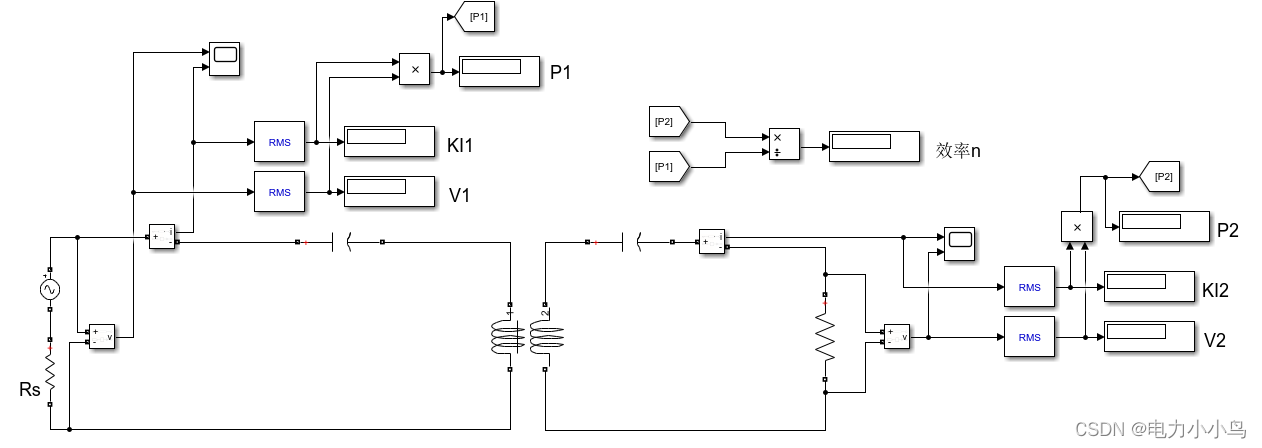

图2 SS补偿网络

电感值：L1=2e-05H,L2=2e-05H;互感值：M=1e-05H;电阻值：R1=0.65Ω，R2=0.65Ω，Rs=0.01Ω，RL=15Ω；电容值：C1=2.34e-07F，C2=2.34e-07F;输入电源：U1=510.5V，fk=85KHZ。

图3 PS补偿网络

电感值：L1=2e-05H,L2=2e-05H;互感值：M=1e-05H;电阻值：R1=0.65Ω，R2=0.65Ω，Rs=0.01Ω，RL=15Ω；电容值：C1=2.34e-07F，C2=2.34e-07F;输入电源：U1=510.5V，fk=85KHZ。

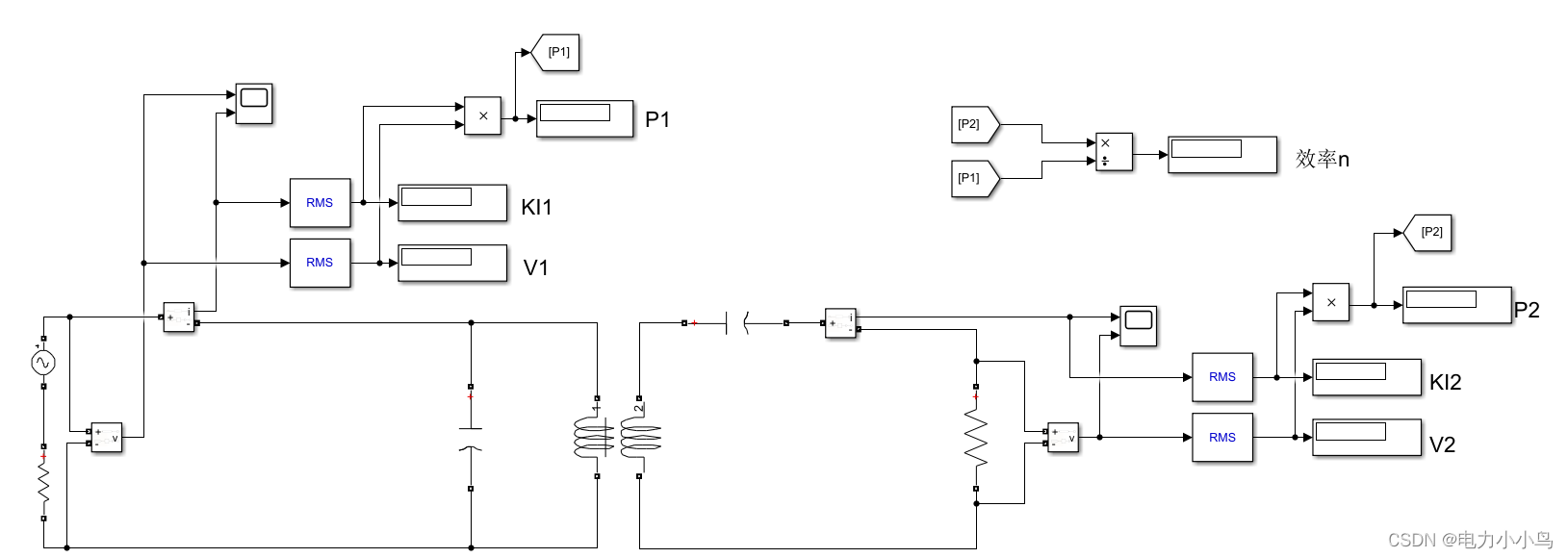

图4 SP补偿网络

电感值：L1=2e-05H,L2=2e-05H;互感值：M=1e-05H;电阻值：R1=0.65Ω，R2=0.65Ω，Rs=0.01Ω，RL=15Ω；电容值：C1=2.3373e-07F，C2=1.7530e-07F;输入电源：U1=510.5V，fk=85KHZ。

图5 PP补偿网络

电感值：L1=2e-05H,L2=2e-05H;互感值：M=1e-05H;电阻值：R1=0.65Ω，R2=0.65Ω，Rs=0.01Ω，RL=15Ω；电容值：C1=1.5992e-07F，C2=8.7648e-08F;输入电源：U1=510.5V，fk=85KHZ。

3.补偿网络设计仿真图

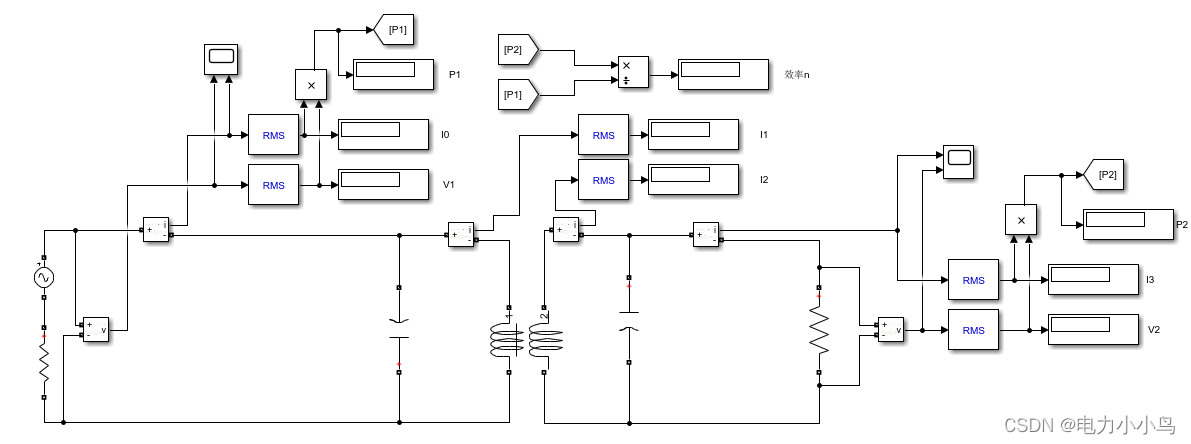

图6 无补偿网络仿真图

图7 SS补偿网络仿真图

图8 PS补偿网络仿真图

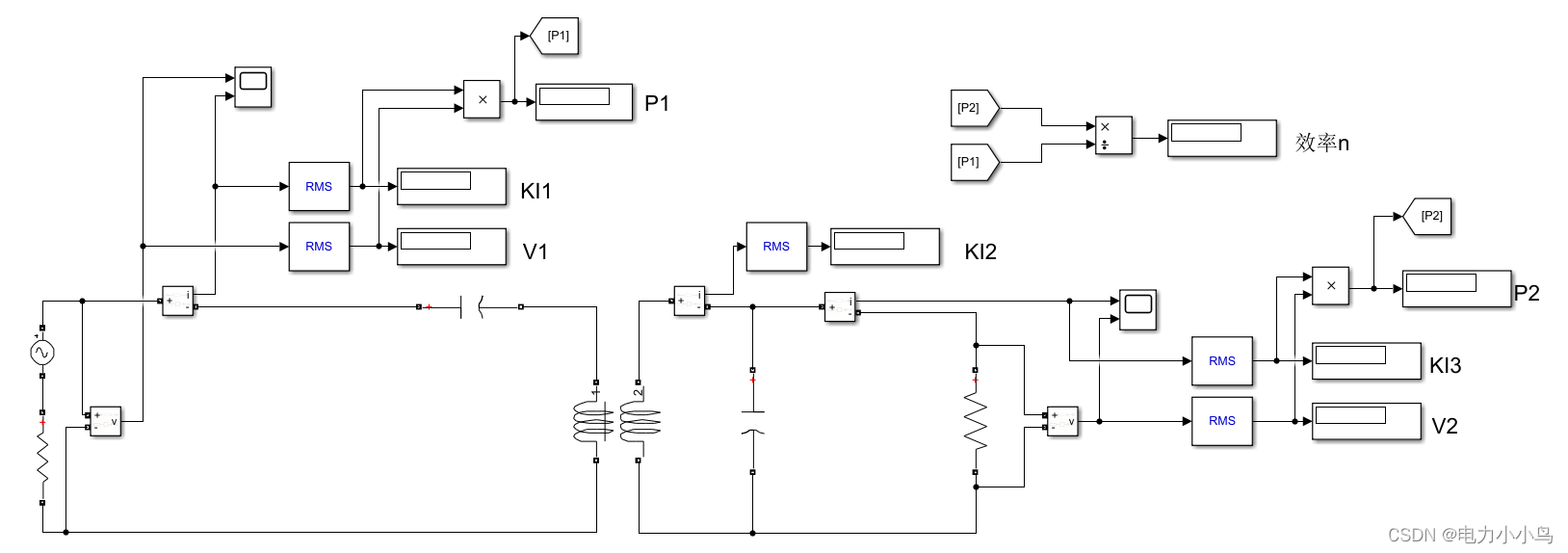

图9 SP补偿网络仿真图

图10 PP补偿网络仿真图
