基于S-S或LCC-S结构的WPT无线电能传输电路模型,采用输出电压闭环PI控制

本文探讨了在无线电力传输(WPT)中,采用输出电压闭环PI控制的S-S和LCC-S电路模型。通过MatlabSimulink进行参数设计和计算,优化了电路效率和稳定性。研究对无线充电和电动汽车充电等领域有重要应用价值。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

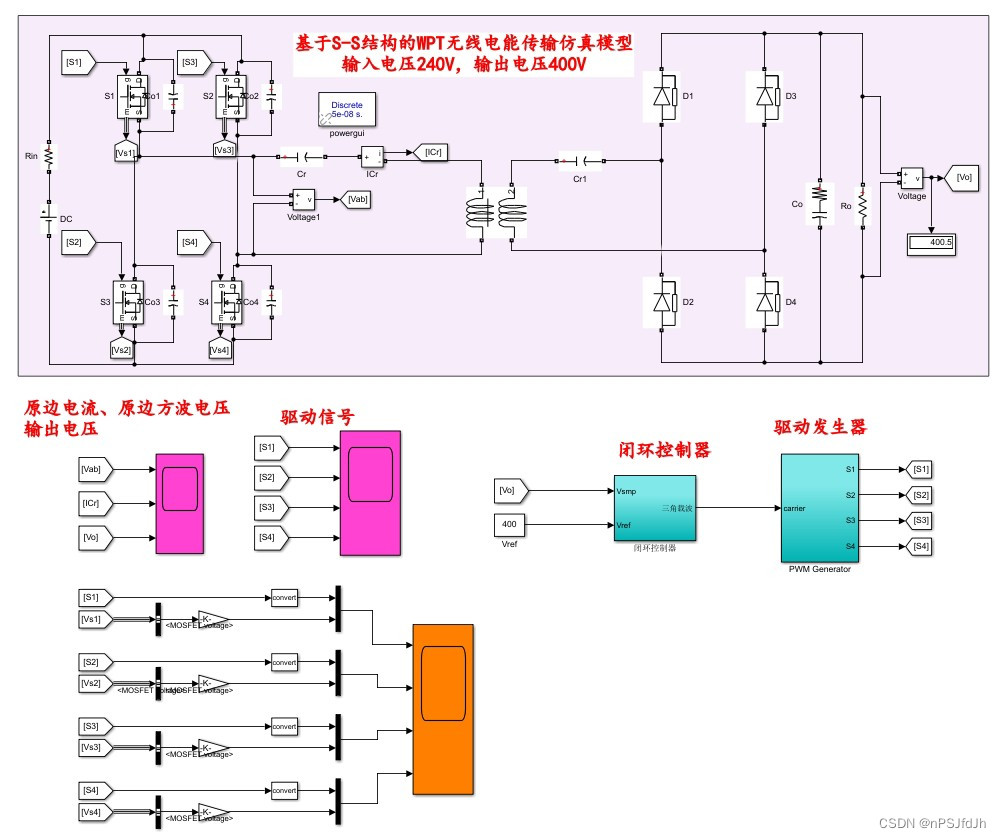

基于S-S或LCC-S结构的WPT无线电能传输电路模型,采用输出电压闭环PI控制。
另附带电路主结构参数设计说明和计算。
运行环境为matlab simulink


在无线电能传输(Wireless Power Transfer, WPT)技术领域,基于S-S或LCC-S结构的电路模型是一种常用的设计方案。该电路模型采用输出电压闭环PI控制,可以实现高效、稳定的无线电能传输。本文将对基于S-S或LCC-S结构的WPT无线电能传输电路模型进行详细分析,并结合matlab simulink环境进行电路主结构参数的设计和计算。

首先,让我们来了解一下S-S和LCC-S结构的特点。S-S(Series-Series)结构是一种串联-串联结构,它由两个谐振电容器和两个谐振电感器组成。而LCC-S(LCC-Series)结构是一种并联串联结构,它由一个谐振电容器、一个谐振电感器和一个耦合电感器组成。这两种结构在无线电能传输中都具有重要的作用。

基于S-S或LCC-S结构的WPT无线电能传输电路模型采用输出电压闭环PI控制,具有以下优势:

1. 高效性:采用闭环控制可以实现对输出电压的精确调节和稳定性控制,从而提高电能传输的效率。

2. 稳定性:闭环控制可以有效抑制电路中的干扰和变动,使电能传输更加稳定可靠。

3. 可调性:闭环控制可以根据不同的需求对输出电压进行调节,满足不同应用场景的要求。

在设计基于S-S或LCC-S结构的WPT无线电能传输电路时,需要考虑以下主要参数:

1. 谐振电容器的参数:包括电容值和损耗等。电容值的选择需要根据具体应用的功率需求和谐振频率来确定。

2. 谐振电感器的参数:包括电感值和损耗等。电感值的选择需要考虑电能传输的效率和谐振频率的匹配。

3. 耦合电感器的参数:包括电感值和耦合系数等。电感值的选择需要根据传输距离和功率需求进行优化。

设计基于S-S或LCC-S结构的WPT无线电能传输电路模型时,可以借助matlab simulink环境进行参数设计和计算。matlab simulink是一种强大的仿真工具,可以模拟和分析复杂的电路系统。

在实际应用中,基于S-S或LCC-S结构的WPT无线电能传输电路模型可以应用于无线充电、电动汽车充电等领域,具有广阔的市场前景。通过合理的电路参数设计和计算,可以实现高效、稳定的无线电能传输。

综上所述,基于S-S或LCC-S结构的WPT无线电能传输电路模型采用输出电压闭环PI控制,在实际应用中具有很大的潜力。通过matlab simulink环境进行电路主结构参数设计和计算,可以实现对电能传输效率和稳定性的优化。基于此,我们可以进一步研究和改进基于S-S或LCC-S结构的WPT无线电能传输电路模型,推动无线电能传输技术的发展和应用。

相关代码,程序地址:http://lanzoup.cn/738793910102.html


<think>好的,我需要帮助用户查找LCC-S谐振补偿拓扑的电路图设计图纸。首先,我应该回顾用户提供的引用内容,看看是否有相关信息。 根据引用[1],LCC-S拓扑补偿网络用于无线电能传输,发射端电路和接收电路都有讨论。引用[3]提到发射端使用STM32F103C8,可能涉及控制部分。引用[2]提到了S-S和LCC-S结构,使用Matlab Simulink进行仿真,可能有参数设计说明。 用户需要的是具体的电路图设计图纸,但现有的引用中没有直接提供图纸,而是描述了拓扑结构控制方法和元件选型。因此,我应该根据这些信息,指导用户如何自行设计寻找资源。 接下来,我需要整理LCC-S拓扑的基本结构。发射端通常是LCC补偿(电感-电容-电容),接收端是S补偿(串联电容)。需要画出基本结构,包括线圈、补偿元件、逆变器和整流器部分。 然后,考虑参数设计步骤,比如根据谐振频率计算电感电容值,参考引用[2]中的参数设计说明。同时,控制部分如闭环PI控制可能需要参考引用[2]和[3]中的微控制器实现。 最后,建议用户查阅相关论文设计手册,者使用仿真工具如Simulink来构建电路模型,引用[2]提到Matlab Simulink的环境,可能用户可以利用这些工具生成电路图。 需要确保回答结构清晰,分点说明拓扑结构、参数设计、控制方法和获取图纸的途径。同时,提醒用户注意实际设计中的要点,如寄生参数和元件选型。</think>关于LCC-S谐振补偿拓扑的电路图设计,结合技术文献和工程实践,其核心结构可分为发射端LCC补偿网络和接收端S补偿网络两部分。以下是关键设计要素和实现路径: ### 一、拓扑结构组成 1. **发射端LCC补偿网络** $$L_{1}-C_{p}-C_{s}$$ 三级补偿结构[^1] - 逆变器输出端串联谐振电感$L_1$ - 并联补偿电容$C_p$与串联补偿电容$C_s$组合 - 采用全桥/半桥逆变电路拓扑 2. **接收端S补偿网络** $$C_{2}$$ 单电容串联结构[^3] - 接收线圈串联补偿电容$C_2$ - 整流电路采用全桥/半波整流设计 ### 二、参数设计步骤 1. **谐振频率匹配** 根据引用[2]参数设计说明,需满足: $$\frac{1}{\sqrt{L_1(C_p//C_s)}} = \frac{1}{\sqrt{L_2C_2}} = 2\pi f_{res}$$ 其中$f_{res}$为系统工作频率(通常85kHz-6.78MHz) 2. **耦合系数计算** 通过互感模型推导: $$k = \frac{M}{\sqrt{L_1L_2}} \in (0.3,0.7)$$ 3. **品质因数优化** 参考引用[1]建议: $$Q = \frac{\omega L}{R_{ac}} \geq 10$$ ### 三、电路实现要点 1. **控制单元架构** 如引用[3]所述,采用STM32F103C8实现: - 频率跟踪PID算法 - 输出电压闭环控制 - 过流/过压保护机制 2. **功率器件选型** | 器件类型 | 选型要求 | 典型参数 | |---|---|---| | MOSFET | 低Qg特性 | IRFP4668PbF (200V/130A) | | 谐振电容 | 低ESR薄膜电容 | MKP系列(1μF/1000VDC) | | 整流二极管 | 超快恢复型 | UF4007(1A/1000V) | ### 四、图纸获取途径 1. **仿真模型构建** 参考引用[2]的Matlab Simulink模型,可搭建包含以下模块的仿真电路- 全桥逆变模块 - LCC-S补偿网络子模块 - 动态负载模型 2. **工程文献参考** IEEE Xplore数据库中搜索关键词: ```markdown "LCC-S compensation" AND ("wireless power transfer" filetype:PDF) ``` 3. **开源项目参考** GitHub平台可检索: ```arduino STM32 WPT LCC-S compensation ``` ### 五、设计注意事项 1. 线圈对齐偏差需控制在直径的20%以内[^1] 2. 补偿电容需选择NP0/C0G级温度稳定性材料 3. 实际布线时应采用利兹线降低趋肤效应损耗
