本文介绍了一种基于TMS320F28335的单相交流电子负载设计方案，通过锁相环和PI控制算法，实现输入电流与电压相位差的精准控制，模拟不同负载特性。设计包括PWM整流器、单相逆变器和采样电路，并通过软件程序进行相位跟踪和电流调节。
一、任务
设计并制作如图 1
所示的单相交流电子负载，其中负载特性模拟单元可模拟
电阻性、电感性、电容性负载，能量回馈单元能将尽可能多的能量以
50Hz
交流
电回馈。
图
1

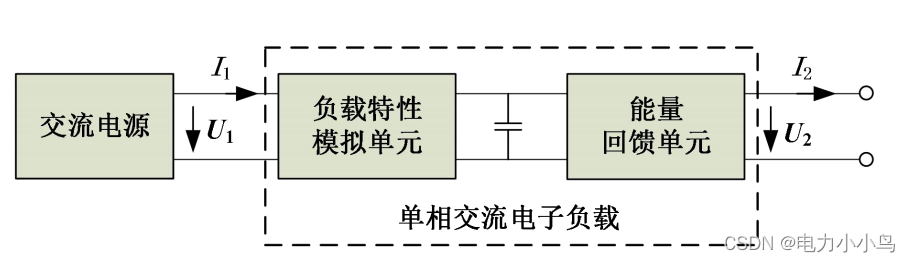

单相交流电子负载原理图
二、要求
（
1
）模拟电阻性负载，电子负载输入为
U
1
=30V
，
I
1
=2A
。（
15
分）
（
2
）模拟电感性负载，电子负载输入为
U
1
=30V
，
I
1
=2A
，输入侧功率因数
cos
φ
1
能根据数字设定在
0.50
～
1.00
范围内自动调整。（
