叙述
上次的PWM转继电器开关方案得到大家的不少好评(博客链接),但是发现有些玩家需要一路PWM同时去控制两路继电器开关通断,并且两者是互斥的,好去控制两种不同的负载。所以就继续升级了如下的模块。
![在这里插入图片描述](https://img-blog.csdnimg.cn/2c61490d3a6c4de5a150359405c63d22.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBATWFpX0xpRWxlY3Ryb25pYw==,size_17,color_FFFFFF,t_70,g_se,x_16#pic_center)

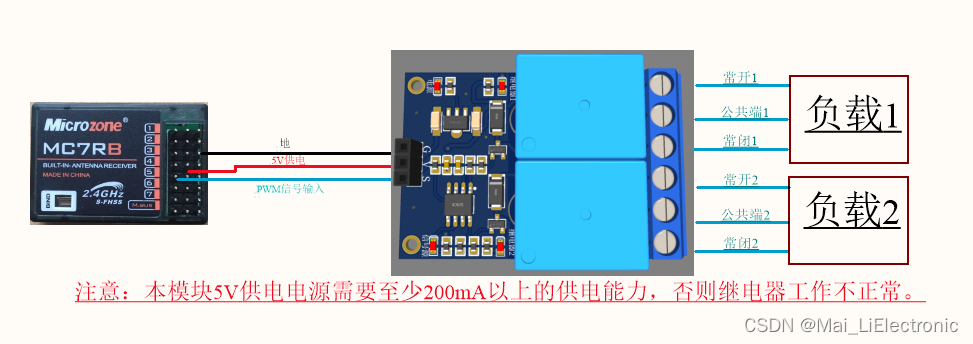

正常的控制部件顺序这样:遥控器按钮拨动,遥控器接收机相应通道PWM值变化,PWM转开关模块检测PWM值发生变化从而驱动相应机械继电器触点吸合释放。本模块的两个继电器动作是互斥的,也就是不会同时吸合。
