ESP USB Camera 的应用方案

总体说明

目前，我们发布的 ESP32-S2 和 ESP32-S3 系列的产品都支持 USB Camera 应用方案

适用领域

• 家庭安防
• 楼宇可视对讲机
• 猫眼门铃
• 儿童相机
• FPV 图传
• 宠物喂养
• 扫码录入
• 医疗内窥
• AI 应用：OCR，人脸识别，侵入检测

---

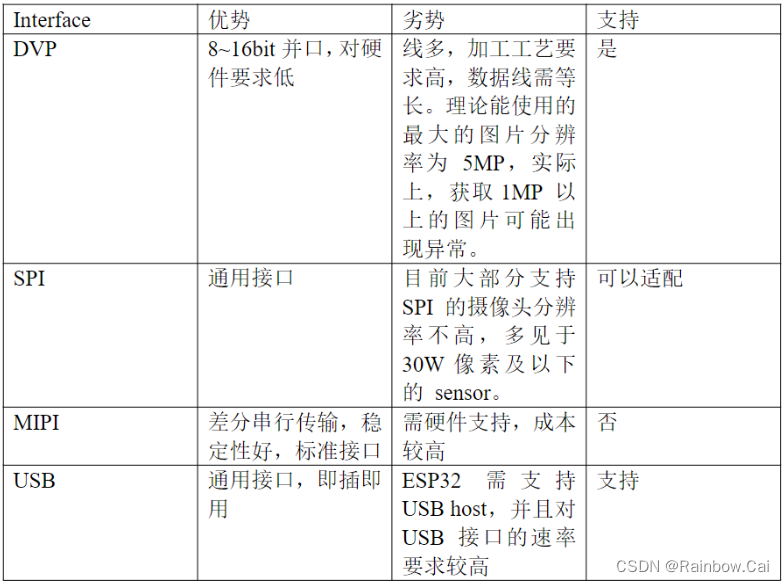

当前主要的 Camera 接口类型有：

当前 Camera 支持的数据输出格式，主要有：

• RGB
• YUV
• JPEG
• RAW Data
• BMP

注意：
当摄像头本身不支持输出 JPEG 数据时,可以由 ESP 设备执行 JPEG 压缩,输出 JPEG 数据。特别地,当需要的分辨率过大 , 超过 640*480 时,尽量考虑使用支持 JPEG 编码的摄像头。由 ESP 设备执行 JPEG 编解码将对 CPU 和 内存 造成压力。

---

USB 接口的 Camera 方案

目前，仅 ESP32-S2、ESP32-S3 支持 USB 接口的 Camera 方案，USB 接口为芯片指定管脚 GPIO19（D-） 和 GPIO20（D+）。

1 USB 接口的 Camera 选型 要求：

• 摄像头兼容 USB1.1 全速（FS 12Mbps）模式

• 摄像头必须支持标准 UVC 协议

• 摄像头自带 MJPEG 压缩

• 同步传输模式下，摄像头支持设置接口为 wMaxPacketSize 为 512

• 同步传输模式下，图像数据流 USB 传输总带宽应小于 4 Mbps （500 KB/s），若图像单帧 25KB，帧率可到 20 FPS

• 批量传输模式下，图像数据流 USB 传输总带宽应小于 8.8 Mbps （1100 KB/s），若图像单帧 50KB，帧率可到 20 FPS

• MJPEG 支持 320 x 480、320 x 240 分辨率（同步传输）或 640 x 480 分辨率 （批量传输）

• MJPEG 支持设置帧率到 15 帧/s、30 帧/s

---

2 USB Camer 硬件接线：

• USB 摄像头 VBUS 请使用 5V 电源，或使用 GPIO 控制 VBUS ON/OFF。
• USB 摄像头D+ 、D- 数据线请按照常规差分信号标准走线
• USB 摄像头 D+（绿线）接 ESP32-S2/S3 的 GPIO20
• USB 摄像头 D-（白线）接 ESP32-S2/S3 的 GPIO19

---

3 USB 接口的 Camera 方案软件设计参考：

• USB 接口的 Camera 应用基础功能：

  • USB 摄像头 JPEG 数据流实时获取
  • USB 摄像头热插拔
  • JPEG 本地实时解码，LCD 屏幕实时显示
  • JPEG 编码图像网络传输

• 基于 UVC 协议的 USB Camera 驱动：

  • esp-iot-solution SDK usb/add_usb_solutions 分支： esp-iot-solution/components/usb/uvc_stream

• USB 接口的 Camera 应用方案例程：

  • esp-iot-solution SDK usb/add_usb_solutions 分支： esp-iot-solution/examples/usb/host

• USB Camera + LCD Display 例程：usb/host/usb_camera_lcd_display
• USB Camera + SD 卡存储例程：usb/host/usb_camera_sd_card
• USB Camera + Wi-Fi 图传（MJPEG）例程：usb/host/usb_camera_wifi_transfer

---

4 USB Camera 测试数据：

• USB Camera 传输 + ESP 设备解码和刷屏 的帧率：

  分辨率	编码格式	典型帧率
  320 * 480	JPEG	10
  320 * 240	JPEG	15

  • 瓶颈：ESP 设备的解码速率
  • 提升思路：
    • 加快 ESP 设备的解码速率，可参考 Audio JPEG 图片解码加速指令集 esp-adf-libs/esp_codec/include/codec/esp_jpeg_dec.h ， 仅支持 ESP32-S3，对应示例参考：esp-adf/examples/display

• 总带宽限制下，不同分辨率图像压缩率与帧率对应关系：

USB Camera 传输 + ESP 设备 WiFi 图传

• 瓶颈：ESP32 设备的 USB 接口传输带宽 4Mbps （同步传输模式）
• 提升思路：
  • 增加图像压缩率，降低图像质量

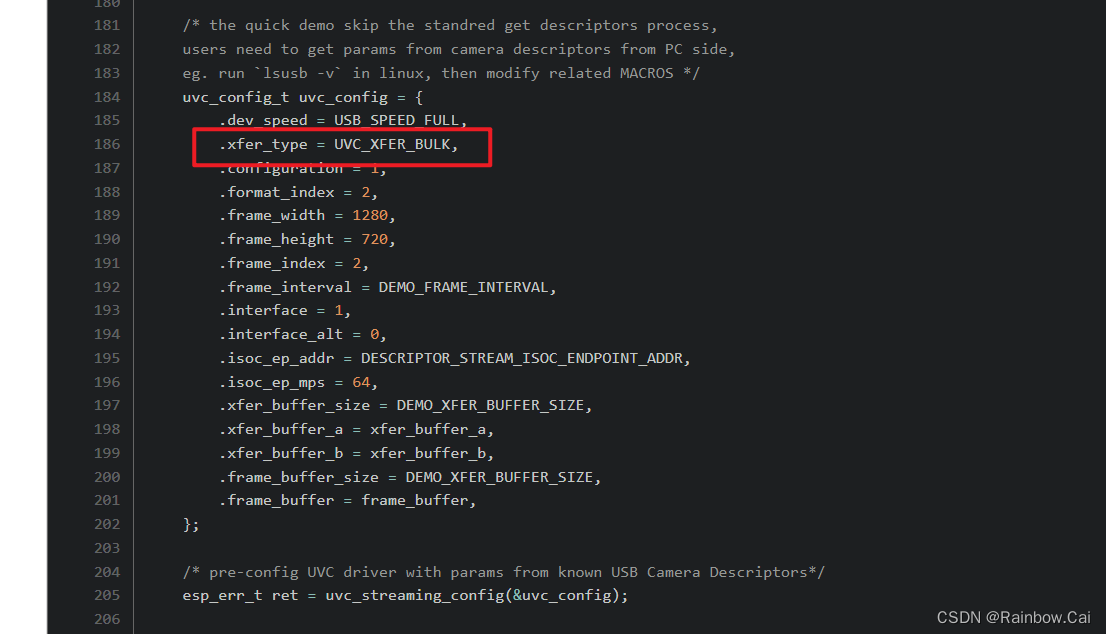

  • 使用批量传输模式 USB Camera，USB 接口传输带宽可达 8.8 Mbps。

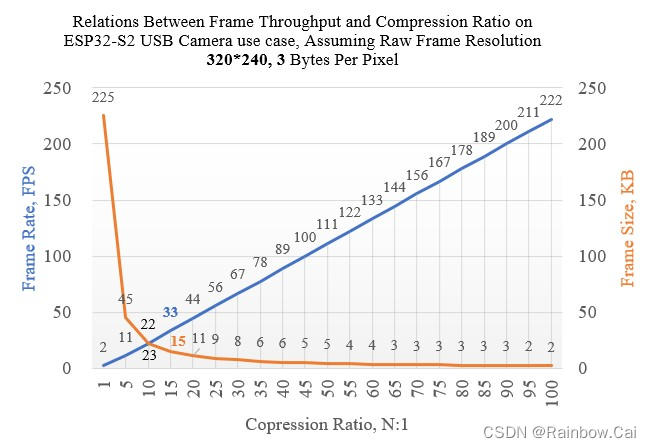

• ESP32-S2 USB Camera ，在压缩率 25：1 下，640*480 分辨率的图像吞吐率可达到 15 帧每秒，每一帧图像大小约 36 KB：


• ESP32-S2 USB Camera ，在压缩率 15：1 下，320*240 分辨率的图像吞吐率可达到 33 帧每秒，每一帧图像大小约 15 KB：


---

5 USB Camera 性能总结：

• ESP32-S2 与 ESP32-S3 的 USB Camera 接口速率的性能差异不大，但 ESP32-S2 是单核芯片，ESP32-S3 是双核芯片，且 ESP32-S3 支持 8 线 PSRAM ，所以 ESP32-S3 的 USB Camera 整体性能优于 ESP32-S2 。
