Altium AD20更改原理图背景颜色

最新推荐文章于 2025-03-13 14:14:46 发布
最新推荐文章于 2025-03-13 14:14:46 发布
阅读量3w 收藏 46
点赞数 19
分类专栏： AD PCB原理图电路板 文章标签： pcb altium ad原理图
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Mark_md/article/details/116304925
版权
本文指导如何在AutoDesk AD20中更改图纸背景颜色，包括SheetColor设置和默认颜色#FFFCF8的修改方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

AD20更改原理图背景颜色。

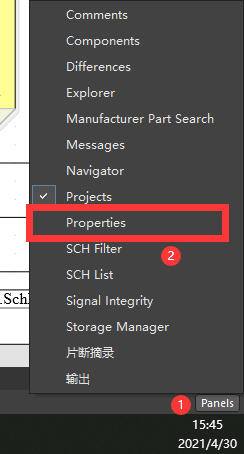

  • 点击右下角 Panels，选择 Properties。
    在这里插入图片描述

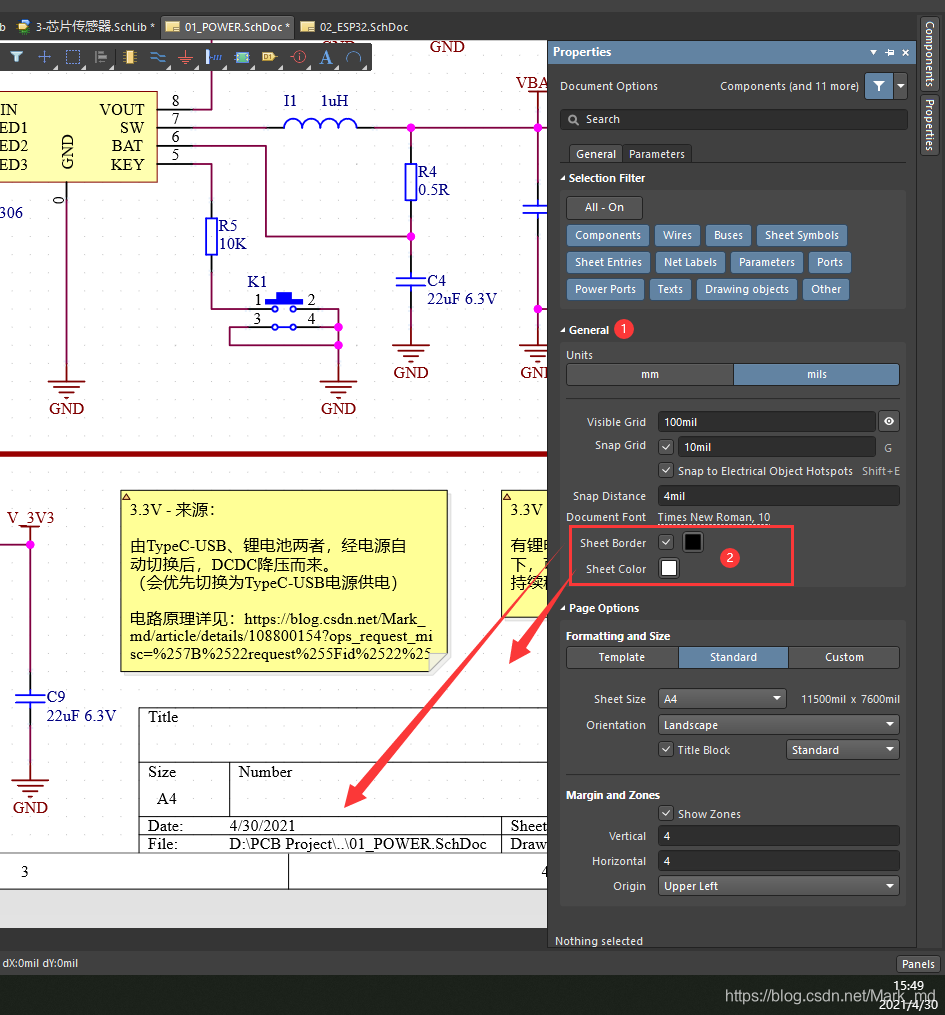

  • Sheet Color 即为背景颜色。Sheet Border 为 页面信息栏 及 最外层边框 的颜色。
  • AD默认的淡黄色背景颜色为：#FFFCF8，更改回默认可直接输入。
    在这里插入图片描述
