AD20内电层电源分割实例。

我们通常会在 元件布局合理,且不影响其他信号线走线的情况下。将大电流的电源放在 TopBottom层,使用多边形铺铜进行电源分割

内电层电源分割操作方法与 TopBottom层不同(内电层不能使用多边形铺铜)。

这里有一个实例,借由实例的操作来讲述AD20的 内电层电源分割 方式。


AD20内电层的电源分割实例

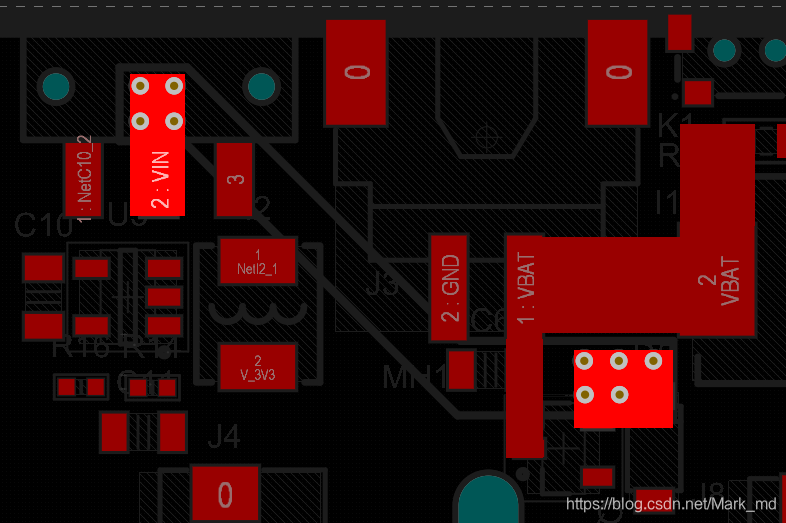

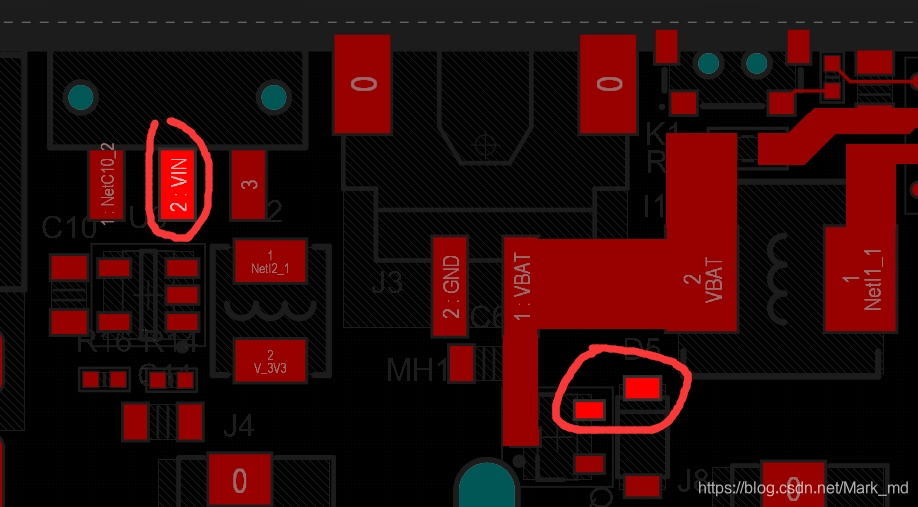

图中标记的网络 VIN,受限于元件及布局的遮挡,不容易从Top层进行铺铜连线。

于是打算通过第3层 -PWR层 ,用电源分割的方式实现网络连接。
在这里插入图片描述


1、查看 平面分割管理器


平面分割管理器 记录着内电层的 分割数量网络连接 情况。

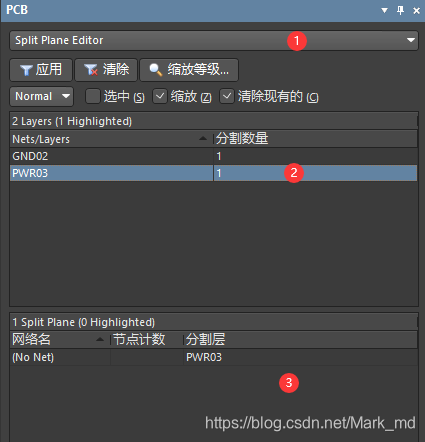

  • 首先查看已经存在的分割,右下角 Panels 打开 PCB
  • 选择 Split Plane Editor,打开 平面分割管理器
  • 因为还没进行分割,所以内电层每层的分割数量只有1,且网络为 No Net。
    在这里插入图片描述

2、内电层电源分割的操作


接下来开始电源分割的操作。

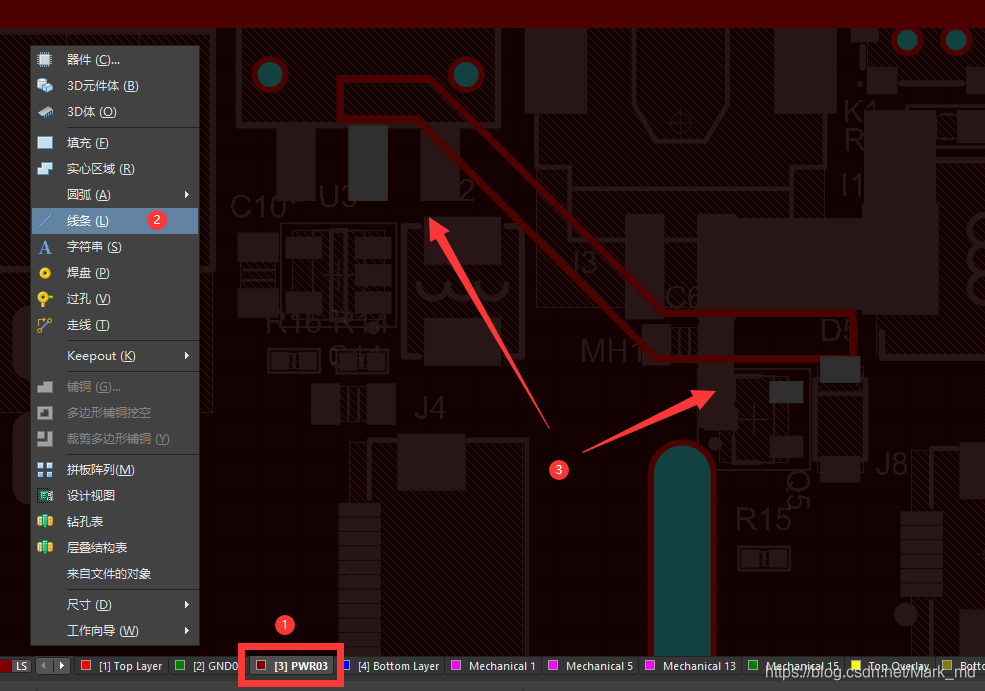

  • 切换工作层到 PWR 层
  • 快捷键:P L,放置线条。(屏幕上方的快捷工具栏也能找到它)
  • 用线条画出一个闭合区域,用于实现单个电源网络的分割。这里的线条宽度我选择了12mil,大家根据个人的规则修改。
    在这里插入图片描述

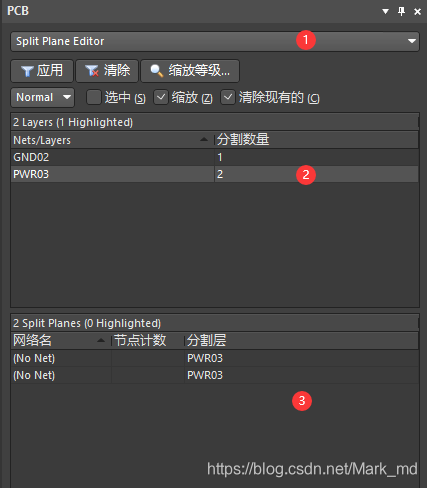

  • 画好闭合区域后,就能看到,本层被分割为了2个网络
  • 只不过还没有分配网络,所以都为 No Net。
    在这里插入图片描述

3、电源分割的网络分配


下面将不同的区域分配网络。

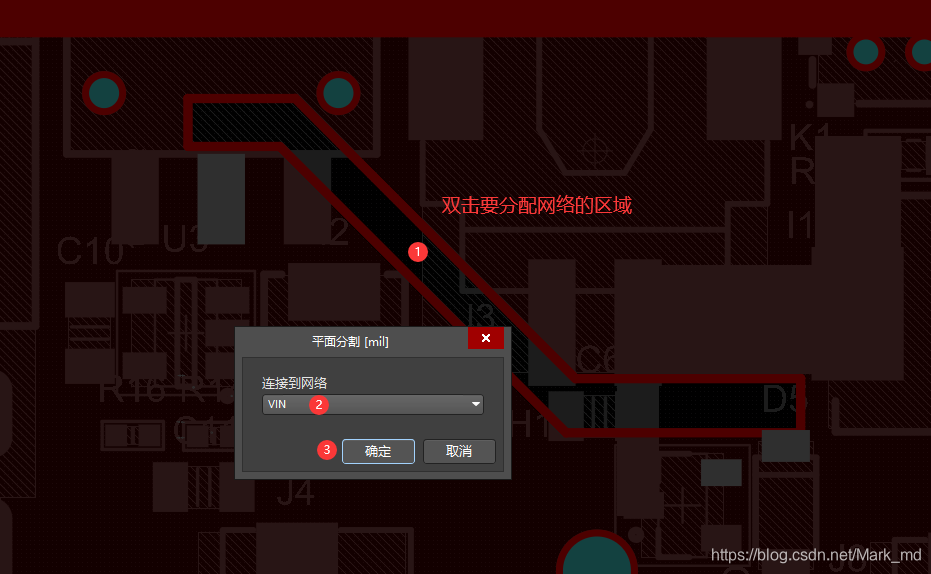

  • 鼠标双击要分配网络的区域,选择网络,确定。
    在这里插入图片描述

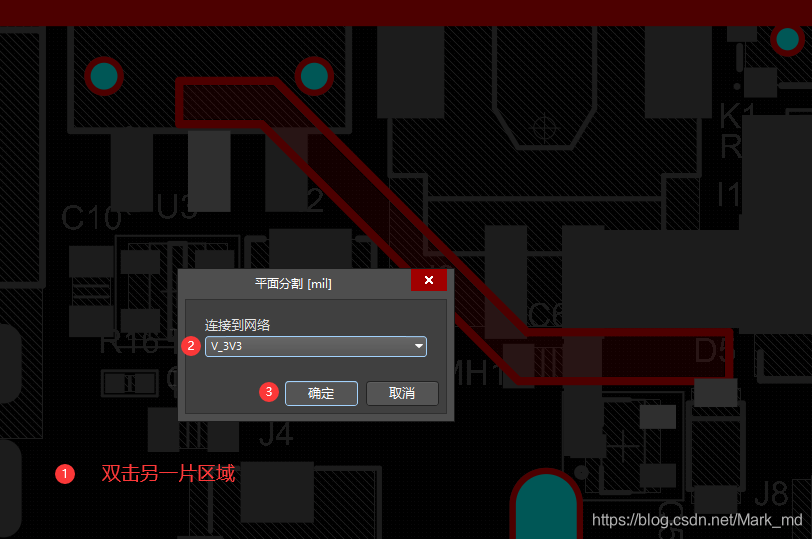

  • 另一片区域与上述操作相同,只不过被分配给了不同的网络。
    在这里插入图片描述

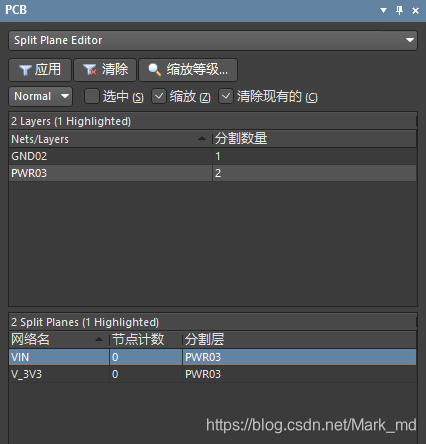

  • 再回头查看 平面分割管理器,分割数量为 2,且两片区域都带有各自的网络。
    在这里插入图片描述

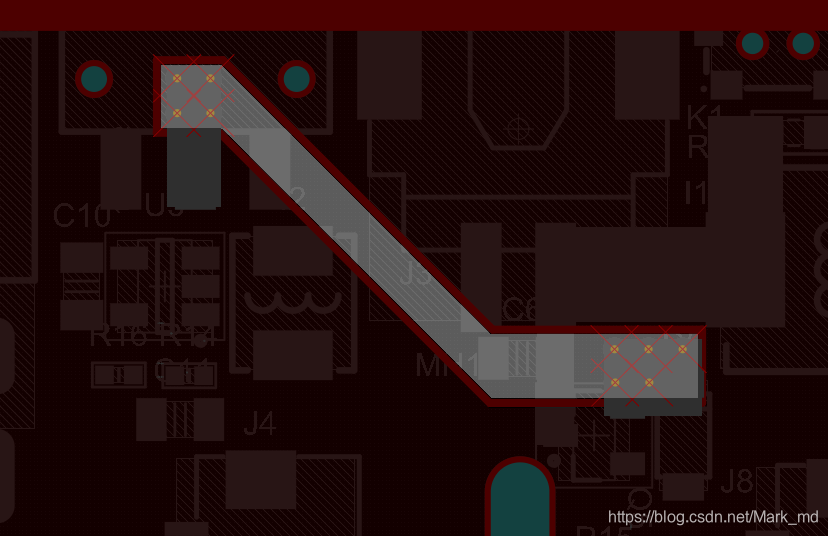

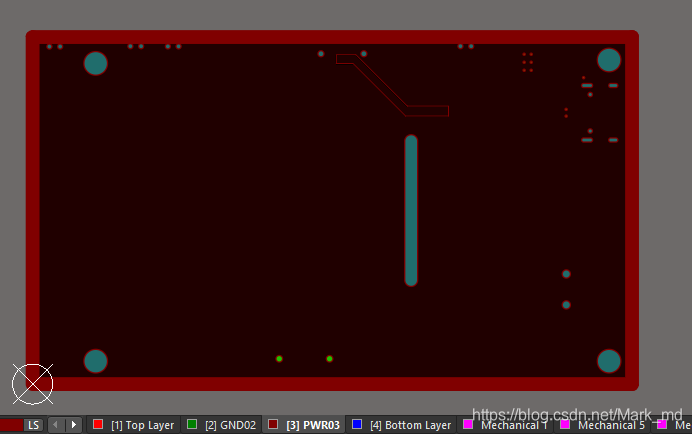

  • 隐藏元件,单独查看PWR层
  • 因为是负片显示,所以深颜色的线最后生产时是无铜的,浅颜色的才是有铜区域。
    在这里插入图片描述

4、过孔连接


电源分割大致的形状画好了,但只存在于内电层,还没有与 Top层的焊盘 连接。

  • Top层铺铜 将焊盘外延。
  • 焊盘外的铺铜区域,放置相同网络的过孔。过孔数量内径取决于电流大小。
    注意:非特殊情况,不要在焊盘上打过孔,生产时容易造成虚焊,影响良率。
    注意:在尺寸没那么紧凑的情况下,过孔的间距不要太密集,以免打碎地平面的完整性。
    在这里插入图片描述
  • 调整下电源分割的形状,使其将过孔完全包覆。
  • 这样就能保证了内电层电源分割元件焊盘的网络连接。
    在这里插入图片描述

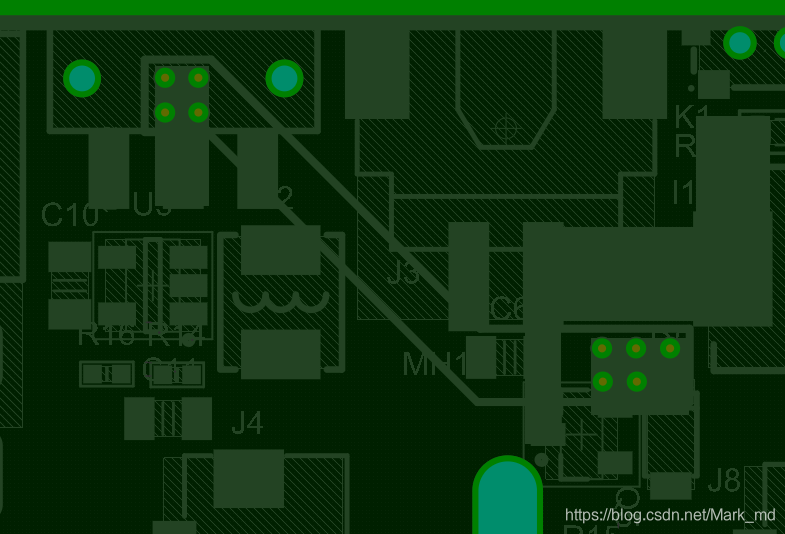

  • 最后检查下 第2层 -地平面,有没有被过孔打碎。
  • 良好,刚刚打的过孔并没有过多的影响平面完整性
    在这里插入图片描述
