Simple-DPDK-Speed-Monitor

介绍

简单的DPDK的端口队列速率可视化监视程序，通过DPDK-telemetry、flask、echarts实现

软件架构
  1. 通过DPDK提供的遥测接口，获取DPDK端口和队列实时的报文数量和字节数量，利用python perf来获取时间戳，最后计算获取端口和队列的bps以及pps;
  2. 网页通过python flask实现，echarts框架用来渲染生成柱状图；
  3. 可支持多个端口，默认监视16对RX-TX队列，即使没有分配那么多。
使用说明

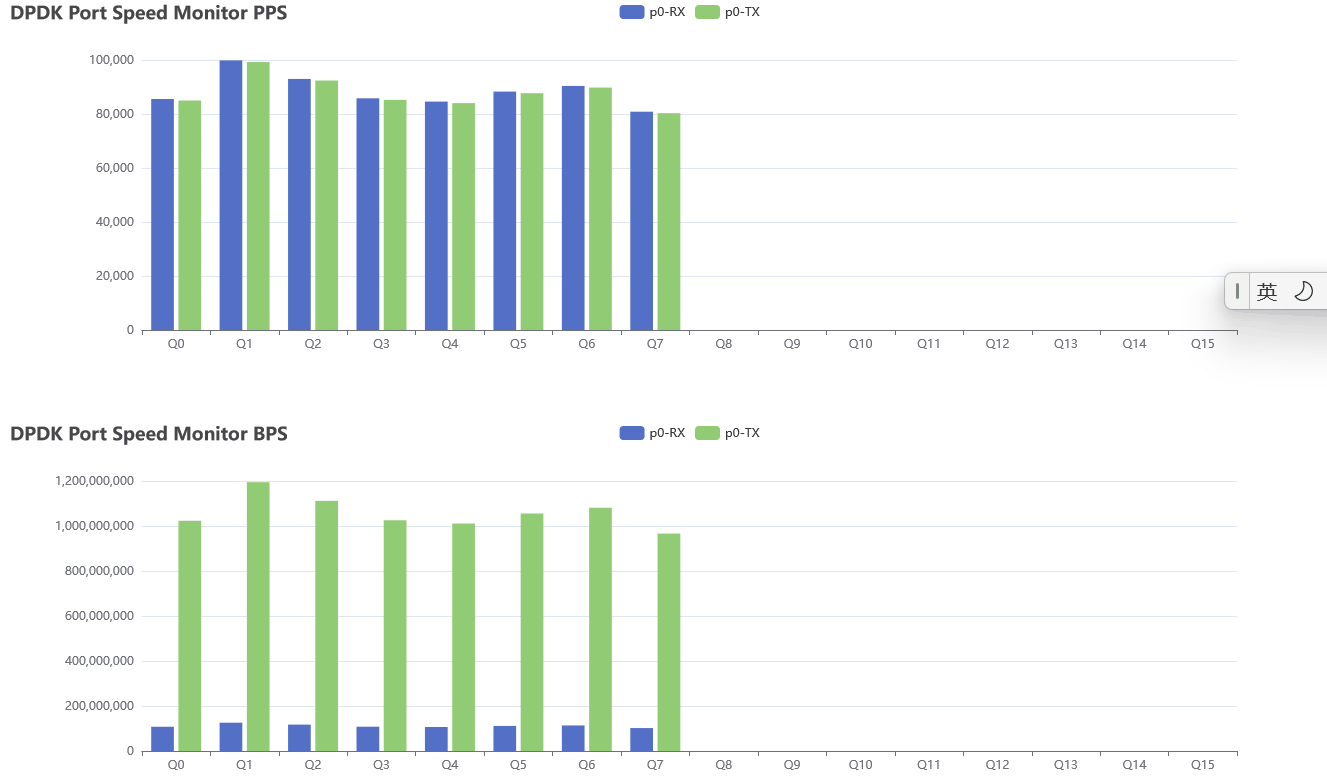

  1. 网页版本:

    • 安装DPDK并运行DPDK程序
    • pip install flask
    • 进入dpdk-speed/dpdk-speed-app,运行./main.py,用浏览器打开对应网页即可
      请添加图片描述

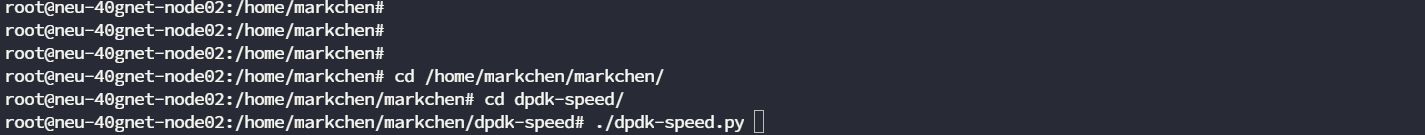

  2. 命令行版本

    • 安装DPDK并运行DPDK程序
    • 进入dpdk-speed/，运行./dpdk-speed.py

请添加图片描述

  1. 仓库连接

https://gitee.com/markchen7788/simple-dpdk-speed-monitor
