【电力电子技术】Unit 2 电力电子器件

前言

本帖为电力电子技术的第 2 章的学习笔记，属于个人理解，仅供参考。文末还有电力电子技术的 29 套试题，别忘了领取a ！ (^_−)☆
本帖所用到的教材是：

名称：电力电子技术（第二版）
作者：王立夫 金海明
出版社：北京邮电大学出版社

---

2.1 电力电子器件概述

1. 特征

• 其处理电功率的能力小至毫瓦级，大至兆瓦级，一般都远大于处理信息的电子器件。
• 因为其处理的电工率较大，为了减少本身的损耗、提高效率，电力电子器件一般都工作于开关状态；而模拟电子电路中，电子器件一般工作在线性放大状态；在数字电子电路中的电子器件虽然一般也工作在开关状态，但其目的是利用开关状态表示不同的信息。
• 实际应用中，电力电子器件往往需要有信息电子电路来控制。此时需要对这些中间电路进行适量的放大才能正常工作，这就是所谓的电力电子器件的驱动电路。
• 由于损耗，一般都需要装散热器。

2. 分类（按照控制程度）

• 不可控器件。不能被控制信号控制，也就不需要驱动电路。电力二极管属于不可控器件。在阳极加正向电压时，二极管导通；加方向电压时，二极管关断。其导通和关断完全由主电路的电压和电流决定。
• 半控型器件。通过控制信号可以控制其导通，而不能控制其关断。主要指晶闸管。器件的关断完全由主电路的电压和电流决定。
• 全控型器件。通过控制信号控制导通和关断。主要有：门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应晶体管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）等。

---

2.2 电力二极管（Power Diode）

1.结构

  电力二极管的基本结构和原理与信息电子电路中的二极管一样，都是具有一个PN 结的两端器件，所不同的是电力二极管的PN 结面积较大。

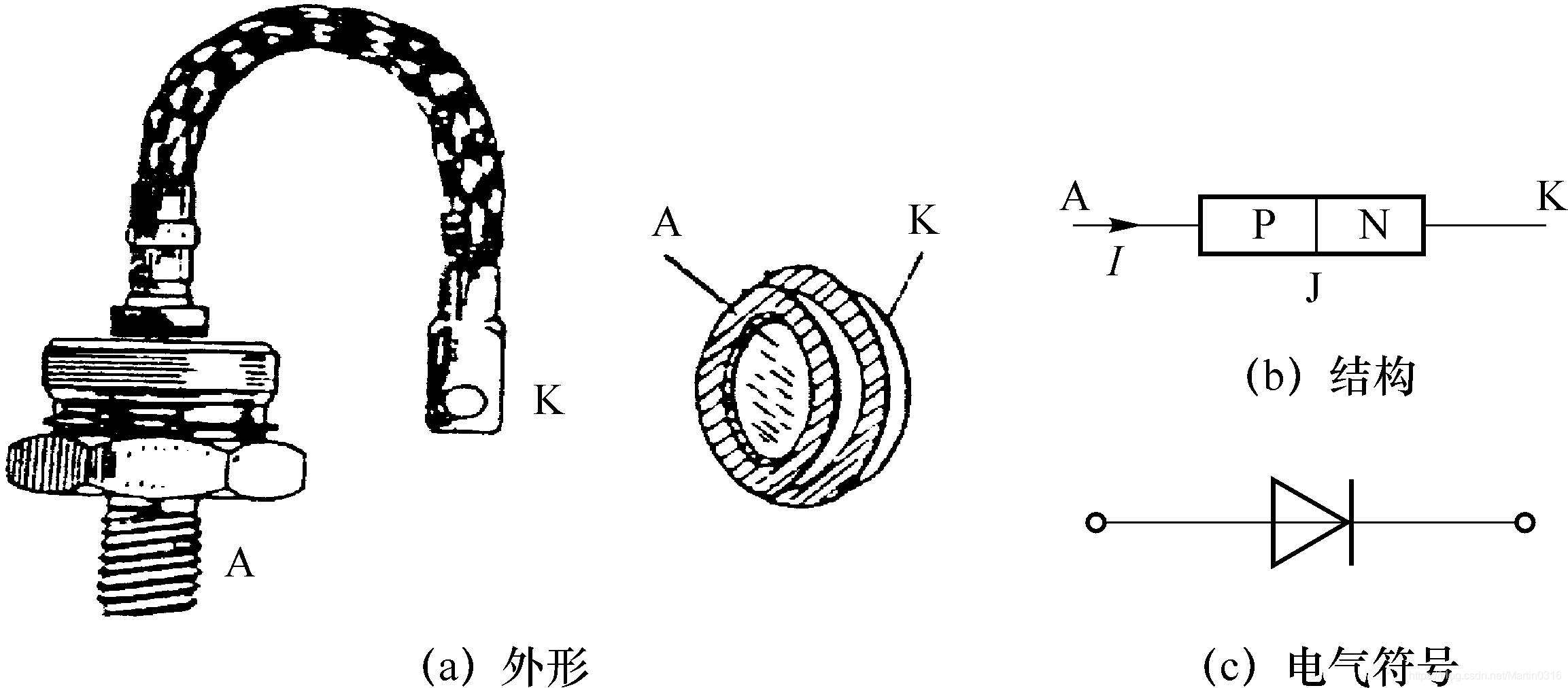

  电力二极管的外形、结构和电气符号,如图所示。从外部结构看，电力二极管可分成管芯和散热器两部分。这是因为管子工作时要通过大电流，而PN 结有一定的正向电阻，因此，管芯会因损耗而发热。为了冷却管芯，还需装配散热器。一般２００A 以下的电力二极管采用螺栓式，２００A 以上则采用平板式。

2.基本特性

静态特性

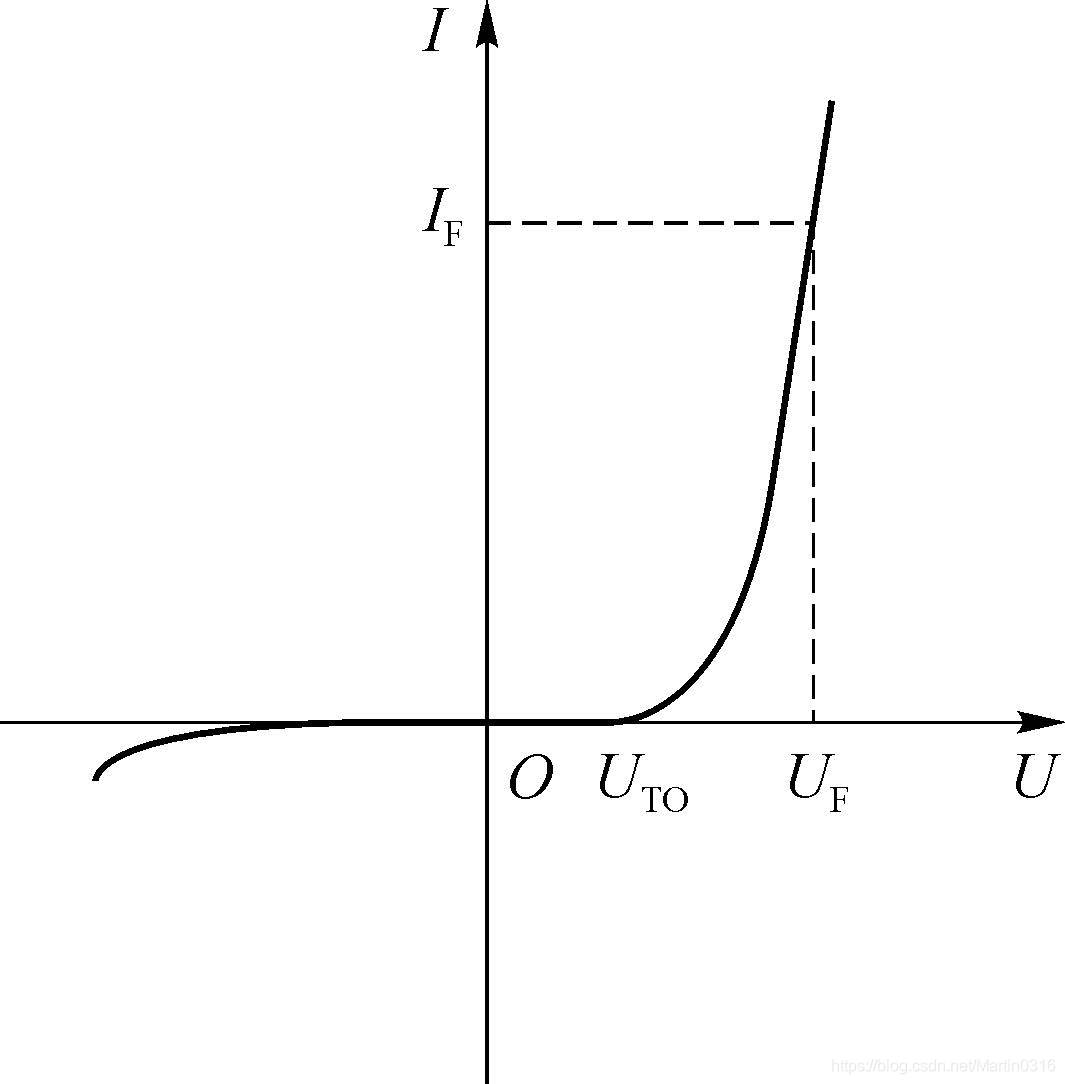

  电力二极管的静态特性主要指其伏安特性。如图所示。当电力二极管承受的正向电压大于某一值时（门槛电压U_TO）时，正向电流开始明显增大，二极管导通，处于稳定导通状态；当二极管承受反向电压时，只有微小的漏电流。

动态特性

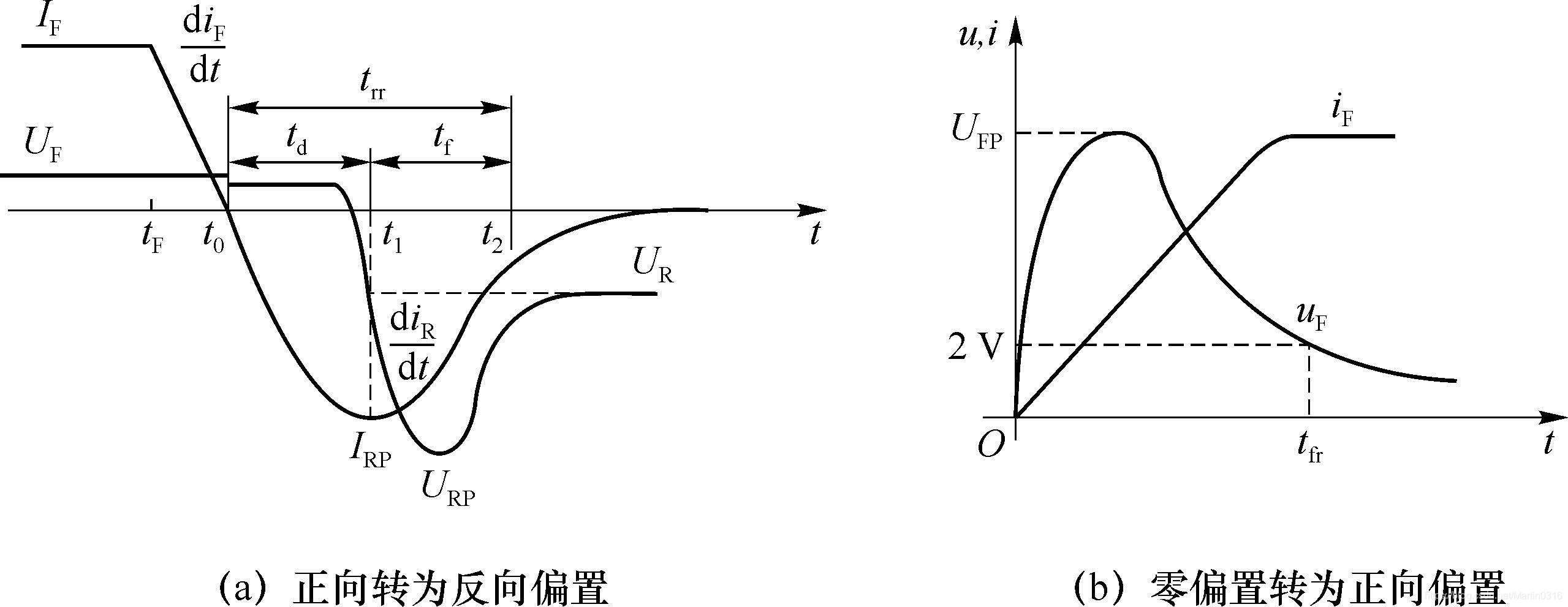

  简单来说就是，在零偏置（外加电压为零）、正向偏置和方向偏置这3个状态转换时，PN结需要时间来调整这些状态，那么电压-电流特性就不能用前面的伏安特性来描述，它是随时间变化的。

3.参数

• 正向平均电流
    正向平均电流指在规定的环境温度和标准散热条件下，元件结温不超过额定温度且稳定时，允许长时间连续流过工频正弦半波电流的平均值。在此电流下，因管子的正向压降引起的损耗造成的结温升高不会超过所允许的最高工作结温，这也是标称其额定电流的参数。在使用时应按照工作中实际电流波形与电力二极管所允许的最大工频正弦半波电流在流过电力二极管时所造成的发热效应相等，即两个波形的有效值相等的原则来选取电力二极管的额定电流，并应留有一定的安全裕量。如果某电力二极管正向平均电流为 I_F，对应额定电流 I_F 的有效值为1.57I_F。
    应该注意的是，当工作频率较高时，开关损耗往往不能忽略，在选择电力二极管正向电流额定值时，应加以考虑。
• 正向压降 U_F
    U_F 指电力二极管在规定温度和散热条件下，流过某一指定的正向稳态电流时，所对应的正向压降。导通状态时，元件发热与损耗和 U_F 有关，一般应选取管压降小的元件，以降低通态损耗。

4.功能

• 在AC-DC变换电路中作为整流元件。
• 在电感元件的电能需要适当释放的电路中作为续流元件。
• 在各种变流电路只能作为电压隔离、钳位或保护元件。

5.类型

• 普通二极管
• 快速恢复二极管
• 肖特基二极管

---

2.3 晶闸管（SCR）（ 重点掌握 ）

1.结构与工作原理

结构

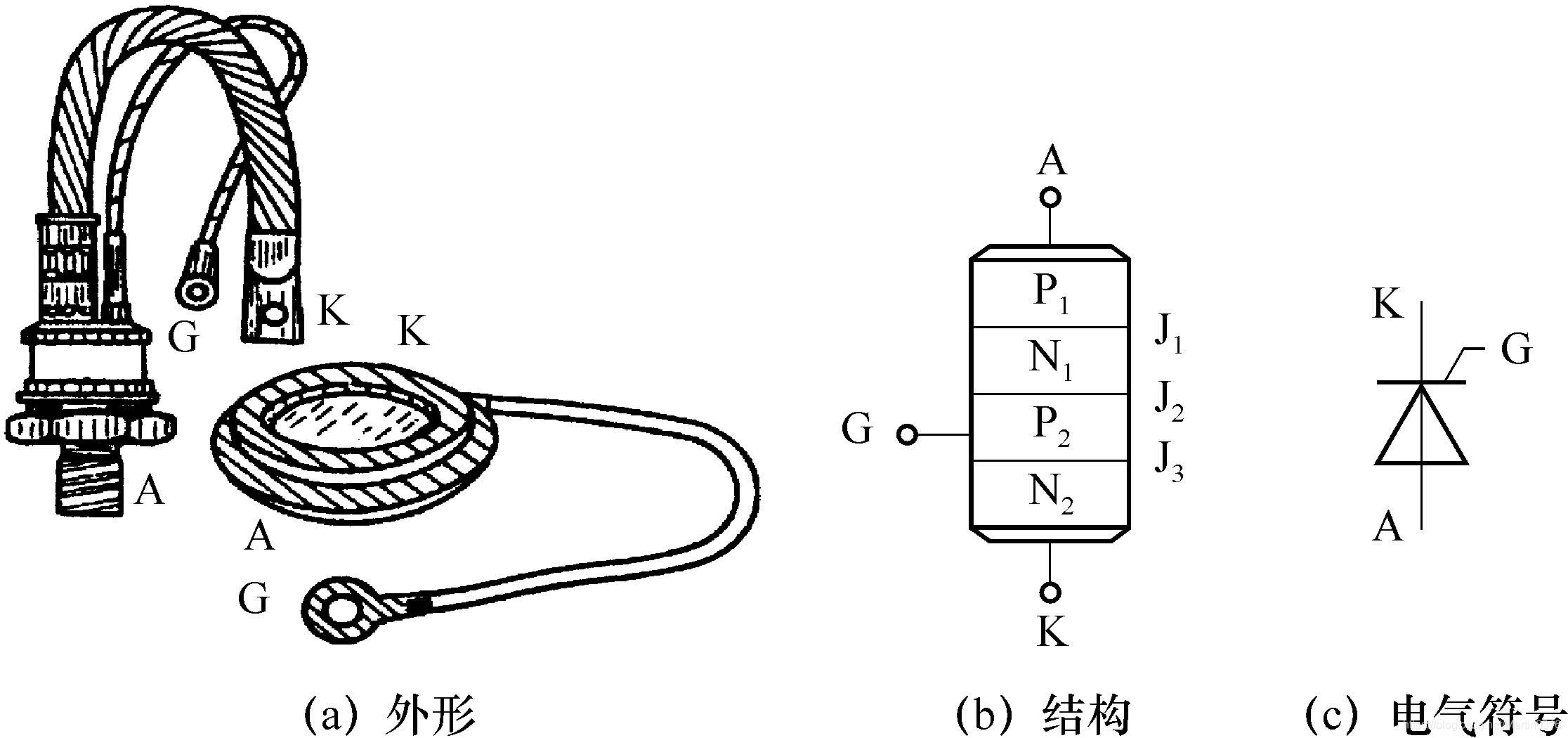

晶闸管是一种4层半导体3个PN结的三端大功率电力电子器件。如图所示：

从外形看，晶闸管有螺栓型和平板型两种封装结构。

• 对于螺栓型封装，通常螺栓是阳极，制成螺栓状是为了与散热器紧密联结，且安装方便，另一侧较粗的端子为阴极，细端子为门极。螺栓型结构散热效果较差，一般用于200A以下容量的元件。
• 平板型封装的晶闸管可由两个散热器将其夹在中间，两个平面分别是阳极和阴极，引出的细长端子为门极。平板型封装散热效果好于螺栓型结构，可用于200A以上容量的元件。

工作原理

  晶闸管内部是PNPN四层半导体结构，分别形成J₁、J₂、J₃ 三个PN结。
  当门极不加电压时，无论AK之间加正电压还是负电压，总有若干个PN结承受反向电压，导致晶闸管不导通。称为晶闸管的正向阻断状态。

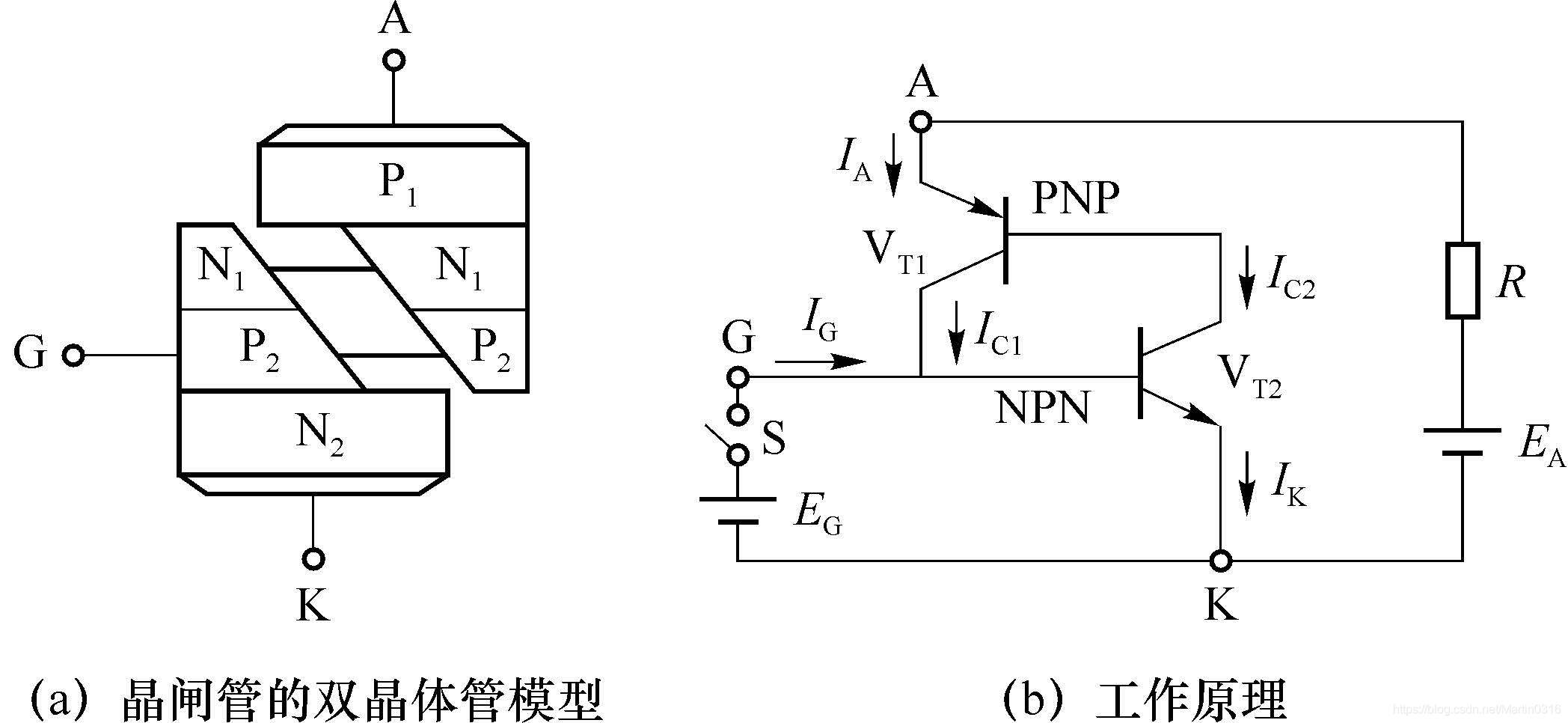

  当门极加电压时，为了说明晶闸管的工作原理，可将晶闸管的4层结构等效为由 P₁N₁P₂ 和 N₁P₂N₂ 两个晶体管 V₁ 和 V₂ 构成的，如图所示。

  可以看出，这两个晶闸管的连接特点：一个晶闸管的集电极电流就是另一个晶体管的基极电流。
  当GK之间加正向电压是，AK之间也加正向电压，电流 I_G 流入晶体管V₂的基极，产生集电极电流 I_C2 ，它构成晶体管 V₁的基极电流，放大了的集电极电流 I_C1 ，进一步增大 V₂ 的基极电流，如此形成强烈的正反馈，使 V₁ 和 V₂ 很快进入饱和导通状态，即晶闸管导通状态。
  此时，若去掉外加的门极电流，晶闸管因内部的正反馈会仍然维持导通状态。所以晶闸管的关断是不可控的。
  若要使晶闸管关断，①必须去掉阳极所加的正向电压，②或者给阳极施加反
