🔥 内容介绍

摘要: 本文针对三自由度二连杆机械臂系统，研究基于力矩控制的轨迹跟踪问题。首先，建立了二连杆机械臂的动力学模型，推导出其动力学方程，并分析了系统特性。然后，设计了基于PD控制算法的力矩控制器，并利用Matlab软件进行仿真，验证了所设计控制器的有效性。通过仿真实验，分析了不同控制参数对系统性能的影响，并对仿真结果进行了详细的讨论。最终，本文得出结论，所设计的基于PD控制的力矩控制器能够有效地控制三自由度二连杆机械臂实现期望轨迹的跟踪，并为实际应用提供了理论参考。

1. 引言

机器人技术在工业自动化、医疗手术、空间探索等领域得到了广泛应用。作为机器人系统的重要组成部分，机械臂的运动控制是研究的重点。机械臂的控制精度和速度直接影响着整个系统的性能。传统的PID控制算法简单易行，但其性能受参数的影响较大，难以满足高精度控制的要求。而力矩控制能够直接控制关节力矩，从而提高控制精度和鲁棒性，成为近年来机械臂控制领域的研究热点。

本文研究对象为三自由度二连杆机械臂，其具有典型的非线性、耦合特性。本文将建立该机械臂的动力学模型，设计基于PD控制算法的力矩控制器，并利用Matlab进行仿真分析，验证控制器的有效性，并探讨不同控制参数对系统性能的影响。

2. 二连杆机械臂动力学建模

假设二连杆机械臂质量集中于连杆末端，忽略关节摩擦力及其他非线性因素，利用拉格朗日方程建立其动力学模型。

设连杆长度分别为l1和l2，质量分别为m1和m2，关节角分别为θ1和θ2。则系统的广义坐标为q = [θ1, θ2]^T，广义速度为𝑞˙=[𝜃1˙,𝜃2˙]𝑇q˙=[θ1˙,θ2˙]T。系统的动能T和势能V分别为：

𝑇=12𝑚1𝑙12𝜃1˙2+12𝑚2[(𝑙12𝜃1˙2+𝑙22𝜃2˙2+2𝑙1𝑙2𝜃1˙𝜃2˙cos⁡(𝜃2−𝜃1))]T=21m1l12θ1˙2+21m2[(l12θ1˙2+l22θ2˙2+2l1l2θ1˙θ2˙cos(θ2−θ1))]

𝑉=𝑚1𝑔𝑙1cos⁡(𝜃1)+𝑚2𝑔(𝑙1cos⁡(𝜃1)+𝑙2cos⁡(𝜃1+𝜃2))V=m1gl1cos(θ1)+m2g(l1cos(θ1)+l2cos(θ1+θ2))

根据拉格朗日方程：𝑑𝑑𝑡∂𝐿∂𝑞˙−∂𝐿∂𝑞=𝜏dtd∂q˙∂L−∂q∂L=τ，其中L = T - V为拉格朗日函数，τ为关节力矩。可以得到二连杆机械臂的动力学方程：

𝑀(𝑞)𝑞¨+𝐶(𝑞,𝑞˙)𝑞˙+𝐺(𝑞)=𝜏M(q)q¨+C(q,q˙)q˙+G(q)=τ

其中，M(q)为惯性矩阵，C(q, 𝑞˙q˙)为科里奥利力和向心力矩阵，G(q)为重力向量，τ为关节力矩向量。

3. 基于PD控制的力矩控制器设计

为了实现对二连杆机械臂的精确控制，本文采用PD控制算法设计力矩控制器。控制目标是使机械臂末端能够跟踪期望轨迹。

设期望关节角为q_d = [θ_1d, θ_2d]^T，实际关节角为q = [θ₁, θ₂]^T。则PD控制器的输出力矩为：

𝜏=𝑀(𝑞)[𝑞¨𝑑+𝐾𝑝(𝑞𝑑−𝑞)+𝐾𝑑(𝑞˙𝑑−𝑞˙)]+𝐶(𝑞,𝑞˙)𝑞˙+𝐺(𝑞)τ=M(q)[q¨d+Kp(qd−q)+Kd(q˙d−q˙)]+C(q,q˙)q˙+G(q)

其中，K_p和K_d分别为比例增益矩阵和微分增益矩阵。该控制器通过计算期望加速度、比例项和微分项来生成所需的关节力矩，从而实现对机械臂的精确控制。

4. Matlab仿真及结果分析

利用Matlab/Simulink搭建二连杆机械臂的动力学仿真模型，并实现基于PD控制的力矩控制算法。仿真过程中，设定期望轨迹为一个圆形轨迹。通过调整K_p和K_d的值，观察系统响应。

仿真结果表明，所设计的PD控制器能够有效地控制二连杆机械臂跟踪期望轨迹。当K_p和K_d取值适当时，系统能够快速稳定地收敛到期望轨迹，跟踪误差较小。然而，如果K_p过大，则系统可能出现振荡；如果K_d过小，则系统收敛速度较慢。通过多次仿真实验，可以找到最佳的控制参数组合，以获得最佳的控制效果。

(此处应插入仿真图，例如：关节角度曲线图、关节速度曲线图、跟踪误差曲线图等，并对图进行详细解释。)

5. 结论

本文针对三自由度二连杆机械臂，建立了其动力学模型，设计了基于PD控制的力矩控制器，并利用Matlab进行了仿真分析。仿真结果验证了所设计控制器的有效性，并分析了不同控制参数对系统性能的影响。该研究为三自由度二连杆机械臂的精确控制提供了理论参考和实践指导。 未来研究可以考虑引入更高级的控制算法，例如自适应控制、模糊控制等，以进一步提高控制系统的性能，并考虑更加复杂的模型，例如考虑摩擦力、柔性连杆等因素的影响。

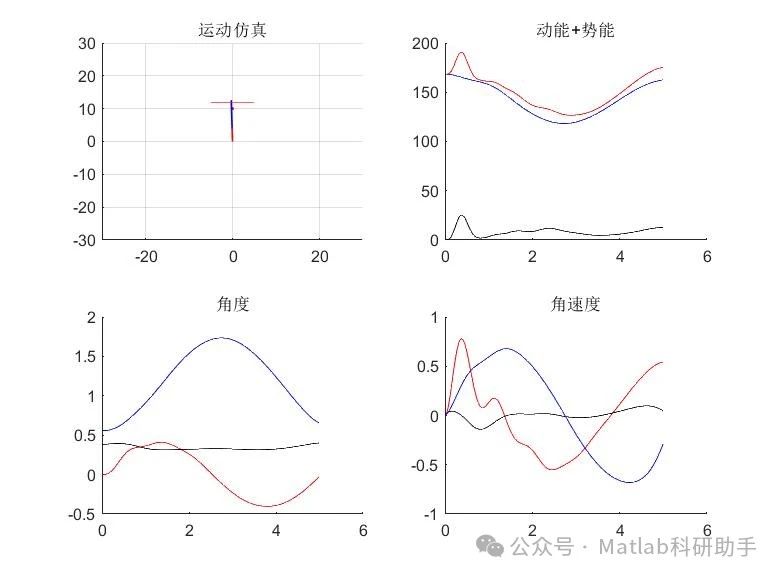

⛳️ 运行结果
