弹簧摆作为一种经典的物理模型，广泛应用于力学、振动和控制等领域的研究。传统的简谐振动模型基于线性胡克定律和微小摆角近似，为我们理解周期运动提供了基础。然而，在实际应用中，许多弹簧材料的弹性特性并非严格线性，尤其是在较大形变下，非线性效应愈发显著。此外，当摆的振幅较大时，小角度近似不再成立，导致系统的运动方程呈现非线性。因此，对非线性弹簧摆进行仿真研究，不仅能够更准确地描述实际系统的动力学行为，还能揭示非线性系统中丰富的动力学现象，例如周期性、准周期性和混沌等。

本文旨在深入探讨非线性弹簧摆的仿真方法，并通过数值模拟展示其动力学特性。我们将首先建立非线性弹簧摆的数学模型，考虑非线性弹簧力和非线性摆角的影响。随后，将详细介绍常用的数值仿真技术，并运用这些技术求解非线性微分方程组。最后，通过仿真结果的分析，探讨系统参数对运动轨迹、相空间和频谱的影响，从而揭示非线性弹簧摆的复杂动力学行为。

非线性弹簧摆的数学模型

考虑一个具有质量为 mm 的质点，悬挂在一个具有初始长度 L0L0 的弹簧上。弹簧的另一端固定在一个旋转轴上。假设摆动的平面为二维平面。

Fs=−k1(r−L0)−k2(r−L0)3

仿真步骤

使用数值方法进行非线性弹簧摆仿真的基本步骤如下：

定义系统参数和初始条件：
确定质量 mm、弹簧初始长度 L0L0、线性刚度 k1k1、非线性刚度系数 k2k2、重力加速度 gg 以及初始的径向位移、径向速度、摆角和角速度。
选择数值方法和时间步长：
根据所需的精度和计算资源选择合适的数值方法（如 RK4）和时间步长 ΔtΔt。较小的时间步长可以提高精度，但会增加计算量。
构建微分方程函数：
编写一个函数，根据当前时间和状态向量计算出状态向量的导数，即 f(t,x))。
进行迭代计算：
从初始条件开始，按照所选数值方法的迭代公式，逐步计算出每个时间步的状态向量。
存储和处理仿真结果：
将计算得到的径向位移、径向速度、摆角和角速度随时间变化的数值结果存储起来，以便进行后续的分析，如绘制运动轨迹、相空间图、时间序列图和频谱图等。

仿真结果与分析

通过数值仿真，我们可以观察非线性弹簧摆在不同参数和初始条件下的动力学行为。以下是一些典型的仿真结果和分析：

1. 运动轨迹

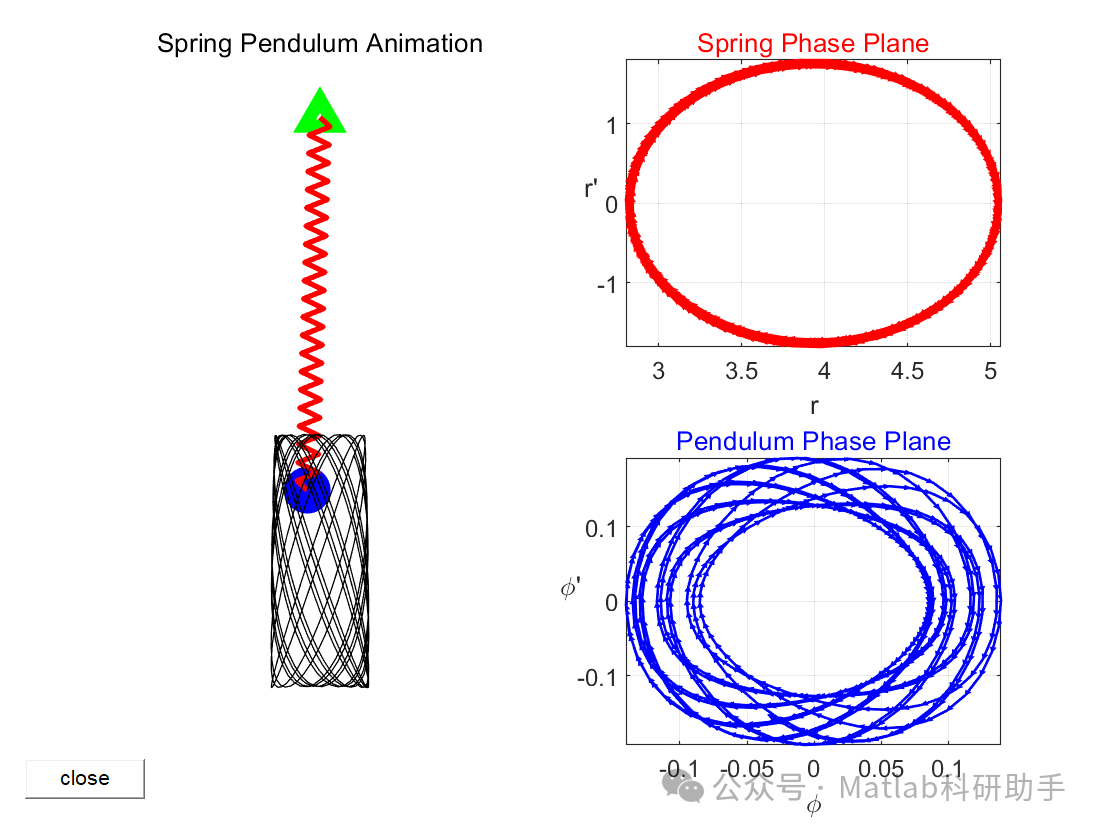

绘制质点在二维平面上的运动轨迹可以直观地展示系统的运动模式。在线性近似下，系统表现为两个独立的简谐振动（径向和角向），轨迹通常为椭圆或直线。然而，在非线性系统中，由于径向和角向运动之间的耦合以及非线性效应，运动轨迹可能变得复杂，呈现出非周期性或混沌的特点。

2. 时间序列图

绘制径向位移 r−L0r−L0 和摆角 θθ 随时间变化的曲线可以分析系统的振荡特性。在线性系统中，这些曲线是正弦或余弦函数。而在非线性系统中，这些曲线可能变形、失真，甚至表现出不规则的振荡，反映出非线性效应对周期性的影响。

3. 相空间图

相空间图能够更好地揭示系统的动力学性质。对于二维系统，通常绘制位置随速度的变化关系。对于非线性弹簧摆，我们可以绘制 (r−L0)) 对 r˙r˙ 的相图和 θθ 对 θ˙θ˙ 的相图，或者更高维的相空间投影。周期性运动在相空间中表现为闭合轨迹，准周期性运动表现为环面，而混沌运动则表现为奇异吸引子，其轨迹不闭合，但被限制在一个有限的区域内。通过相空间图，我们可以识别系统的周期性、准周期性和混沌状态。

4. 频谱分析

对时间序列进行傅里叶变换可以得到系统的频谱图，显示出系统中存在的频率成分。在线性系统中，频谱通常只包含少数几个离散的频率。而在非线性系统中，由于非线性耦合，频谱可能包含更多的频率成分，甚至呈现出连续的宽谱，这是混沌系统的典型特征之一。

5. 参数影响分析

通过改变系统参数（如非线性刚度系数 k2k2、初始振幅等），观察仿真结果的变化，可以研究参数对系统动力学行为的影响。例如，增加非线性刚度系数 k2k2 可能导致系统的振荡频率发生变化，并可能引发更复杂的动力学现象。改变初始条件也可以揭示系统对初始条件的敏感性，这是混沌系统的重要特征。

6. 李雅普诺夫指数计算

对于怀疑存在混沌的系统，可以计算李雅普诺夫指数。正的李雅普诺夫指数是混沌系统存在的判据之一，表示系统对初始条件的微小差异具有指数级的敏感性。计算李雅普诺夫指数通常需要对系统进行多次仿真，并分析不同初始条件下轨道的分离率。

仿真实现的细节和注意事项

在进行非线性弹簧摆的数值仿真时，需要注意以下细节和事项：

时间步长选择：
时间步长 ΔtΔt 的选择至关重要。过大的步长可能导致数值不稳定或结果不准确；过小的步长则会显著增加计算时间。通常需要通过尝试不同的步长，观察结果的收敛性来确定合适的步长。
数值方法的精度和稳定性：
不同的数值方法具有不同的精度和稳定性。对于长时间的仿真，选择高精度且稳定的方法（如 RK4）更为合适。
能量守恒：
对于保守系统（忽略阻力），系统的总机械能应该保持守恒。在仿真过程中，可以计算并监测系统的总能量，以评估数值方法的精度和稳定性。如果能量出现显著的漂移，可能需要减小时间步长或更换更精确的数值方法。
边界条件和奇点：
在非线性弹簧摆的运动方程中，x1x1 (即 rr) 出现在分母上。当 rr 接近于零时，方程可能出现奇点。在实际仿真中，需要避免这种情况发生，这通常意味着初始条件不能使得质点能够摆到原点。
编程实现：
可以使用各种编程语言（如 Python, MATLAB, C++）实现数值仿真。利用现有的科学计算库（如 SciPy, NumPy）可以方便地进行数值计算和结果可视化。
可视化：
将仿真结果进行可视化（如绘制轨迹图、相空间图、时间序列图、频谱图）对于理解系统动力学行为至关重要。

结论

非线性弹簧摆是一个具有丰富动力学行为的经典模型。通过建立其非线性数学模型并采用数值仿真方法，我们可以深入研究其在不同参数和初始条件下的运动特性。仿真结果表明，非线性效应会导致系统表现出与线性系统截然不同的动力学行为，包括非周期性、准周期性甚至混沌。通过对运动轨迹、相空间、时间序列和频谱的分析，我们可以揭示非线性系统复杂的动力学规律。
