🔥 内容介绍

水位控制是众多工业过程、市政工程以及环境监测中的关键环节，其精度和稳定性直接影响系统效率和安全。传统的水位控制方法往往依赖于精确的数学模型，然而实际系统常存在非线性、时变性和不确定性等复杂特性，使得精确建模困难，控制效果难以优化。模糊控制作为一种基于规则的智能控制方法，不依赖于被控对象的精确数学模型，而是利用人类专家的经验知识，通过模糊推理实现对复杂系统的有效控制。本文深入研究了基于模糊控制算法的水位控制系统。首先，阐述了水位控制的重要性和挑战。其次，详细介绍了模糊控制的基本原理，包括模糊化、模糊规则库、模糊推理和去模糊化。接着，重点探讨了模糊控制在水位控制系统中的应用设计，包括模糊变量的选择与量化、模糊规则的构建以及隶属度函数的优化。通过仿真实验，对比分析了模糊控制与传统PID控制在不同扰动和参数变化下的控制性能。结果表明，基于模糊控制算法的水位控制系统在响应速度、超调量、稳态误差以及鲁棒性等方面表现出显著优势。最后，对研究进行了总结，并展望了未来基于模糊控制算法在水位控制领域的进一步发展方向。

关键词： 水位控制；模糊控制；模糊逻辑；PID控制；智能控制；非线性系统；鲁棒性

1. 引言

水位控制作为自动控制领域的一个经典问题，广泛存在于工业生产（如锅炉、水处理）、农业灌溉、水库大坝管理、市政供水以及船舶压载等诸多应用场景。一个精确、稳定且鲁棒的水位控制系统，对于保障生产过程的平稳运行、资源的有效利用以及防止潜在的安全事故至关重要。

传统的水位控制方法，如比例-积分-微分（PID）控制，在许多情况下表现良好，但其性能严重依赖于被控对象的精确数学模型。然而，实际的水位系统往往受到多种非线性因素的影响，例如液体的粘滞性随温度变化、容器形状的不规则、进出水口流量的非线性特性以及外部环境扰动（如蒸发、渗漏）等。这些因素导致系统模型难以精确建立和实时更新，从而限制了传统控制方法的有效性。当系统参数发生变化或受到较大扰动时，传统控制器可能出现控制精度下降、响应速度缓慢甚至失稳等问题，尤其对于非线性、时变或具有较大不确定性的系统，传统方法的局限性更为突出。

为了克服传统控制方法的不足，研究人员开始探索和应用各种智能控制方法，其中包括模糊控制、神经网络控制、模型预测控制以及它们的混合形式。模糊控制作为一种模仿人类思维的智能控制方法，具有无需精确数学模型、处理不确定信息的能力强以及易于理解和实现的优点，在处理复杂、非线性以及不确定性系统方面展现出独特的优势。

本文聚焦于基于模糊控制算法的水位控制研究，旨在利用模糊控制的特性，设计一个对水位系统具有良好控制性能的智能控制器。通过详细阐述模糊控制的原理和在水位控制中的具体设计方法，并通过仿真实验进行验证，为实际工程应用提供理论基础和技术参考。

2. 模糊控制原理

模糊控制是基于模糊集合理论、模糊逻辑和模糊推理的一种新型控制方法，其核心思想是将人类专家的经验知识和控制策略转化为一系列的“IF-THEN”规则，并通过模糊推理实现对系统的控制。与传统控制方法依赖于精确的数学模型不同，模糊控制处理的是模糊的、不精确的信息，更符合人类的思维方式。

模糊控制器的基本结构通常包括以下四个主要部分：

2.1 模糊化 (Fuzzification)

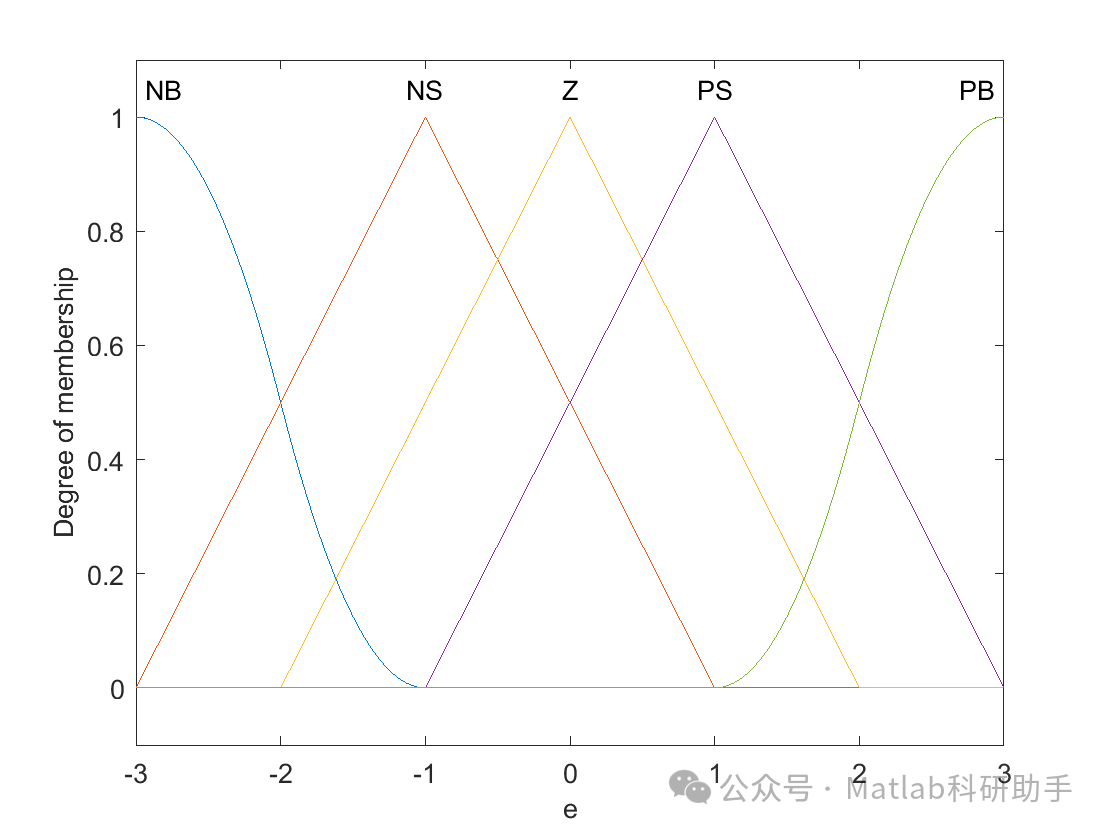

模糊化的作用是将精确的输入变量（如水位偏差、水位偏差变化率）转化为模糊语言变量。这通常通过定义输入变量在各自论域上的隶属度函数来实现。隶属度函数描述了精确值属于某个模糊集合（如“偏高”、“正常”、“偏低”）的程度，其取值范围通常在 [0, 1] 之间，0表示完全不属于，1表示完全属于。常用的隶属度函数包括三角函数、梯形函数、高斯函数等。

2.2 模糊规则库 (Fuzzy Rule Base)

模糊规则库是模糊控制的核心，它存储了一系列基于专家经验或知识的“IF-THEN”规则。每条规则描述了输入变量的模糊状态与输出变量的模糊状态之间的关系。例如，对于水位控制，一条规则可能是：“IF 水位偏差是偏大 AND 水位偏差变化率是正，THEN 进水量变化量是减小很多”。模糊规则库是整个控制系统的知识基础，其质量直接影响控制器的性能。

2.3 模糊推理 (Fuzzy Inference Engine)

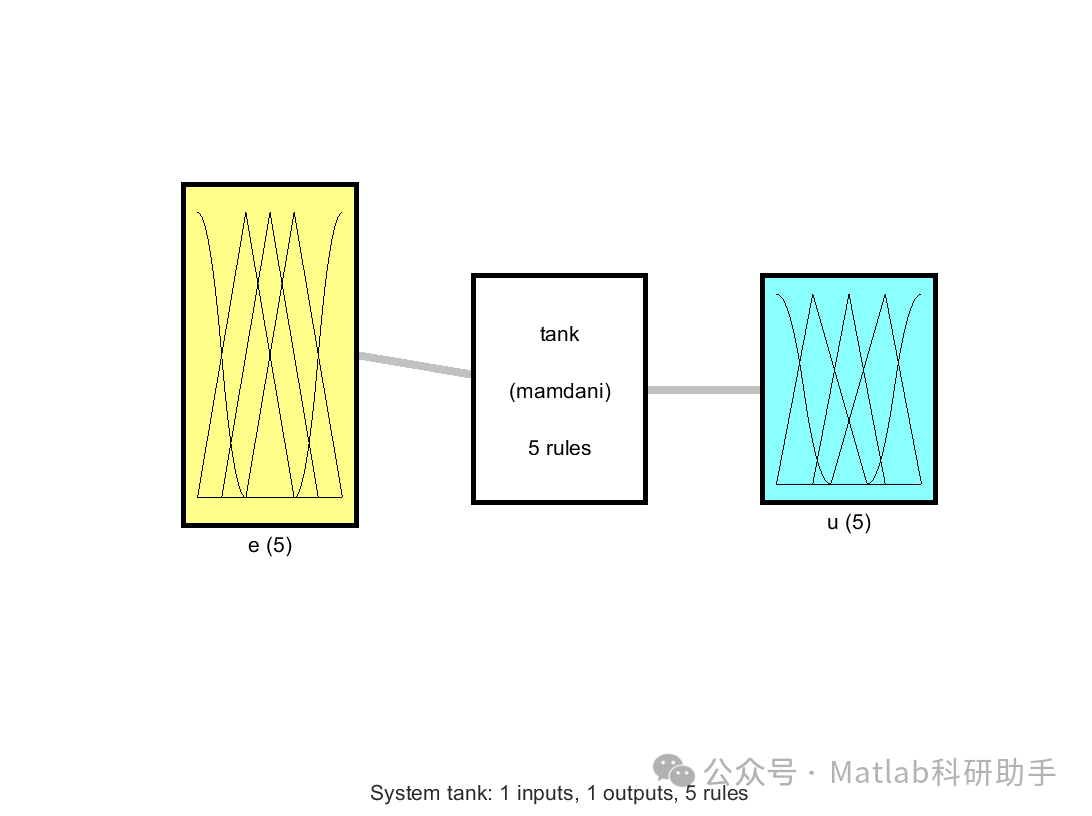

模糊推理的作用是根据输入的模糊值和模糊规则库，推导出输出变量的模糊值。常用的模糊推理方法包括 Mamdani 型推理和 Sugeno 型推理。Mamdani 型推理的结论是模糊集，而 Sugeno 型推理的结论通常是线性的数学函数或常数。本研究主要基于 Mamdani 型推理进行探讨。模糊推理过程通常包括以下步骤：

模糊化输入：
将精确输入值通过隶属度函数转化为对每个模糊集合的隶属度。
规则激活：
根据规则的前件（IF部分）中各个模糊集合的隶属度，通过模糊逻辑运算（如AND运算通常采用取小，OR运算通常采用取大）计算每条规则的激活强度或可信度。
后件推理：
根据规则的激活强度和规则的后件（THEN部分）的模糊集，推导出每条规则对应的输出模糊集。常用的方法包括取小法（min-method）和取积法（prod-method）。
模糊集合成：
将所有规则的输出模糊集进行合成，得到总的输出模糊集。常用的方法包括取大法（max-method）和加权平均法（sum-method）。

2.4 去模糊化 (Defuzzification)

去模糊化的作用是将模糊推理得到的输出模糊集转化为一个精确的控制量，以便实际执行机构能够识别和执行。常用的去模糊化方法包括质心法（Centroid method）、面积中心法（Center of Area, COA）、中位数法（Median method）等。质心法是一种常用且效果较好的方法，它计算输出模糊集的几何质心作为精确的控制输出。

3. 模糊控制在水位控制中的应用设计

将模糊控制应用于水位控制系统，需要根据具体的水位系统特性和控制目标进行针对性的设计。核心在于合理选择输入和输出变量、构建有效的模糊规则库以及优化隶属度函数。

3.1 输入输出变量的选择与量化

对于水位控制系统，常用的输入变量是水位偏差（e）和水位偏差的变化率（ec）。

水位偏差 (e):
e = 设定水位 - 当前水位。它反映了当前水位与期望设定值之间的差距。
水位偏差变化率 (ec):
ec = 当前水位偏差 - 上一个采样时刻的水位偏差。它反映了水位变化的速度和方向。

输出变量通常是控制执行机构（如水泵转速、阀门开度）的调节量或变化量。例如，可以设定输出变量为进水流量的变化量 (ΔQΔQ)，控制进水泵的转速来调节流量。

确定输入输出变量后，需要对其进行量化和规范化处理，即将实际物理量的范围映射到模糊控制器的论域上。论域的选择和划分直接影响模糊集的定义和模糊推理的精度。通常将实际范围映射到 [-6, 6] 或 [-1, 1] 等标准论域，以便于隶属度函数的定义和规则的表达。

3.2 模糊规则库的构建

模糊规则库是模糊控制的核心，其质量直接决定了控制性能。构建模糊规则库通常依赖于专家经验、操作人员的知识或通过学习方法获得。对于水位控制，可以根据水位偏差和其变化率，结合实际控制经验，制定一系列控制策略。

通过穷举输入变量不同模糊状态的所有组合，可以构建一个完整的规则表。例如，如果水位偏差和水位偏差变化率都划分为 7 个模糊集合（NB, NM, NS, ZE, PS, PM, PB），则可以构建一个 $7 \times 7 = 49$ 条规则的规则库。

3.3 隶属度函数的优化

隶属度函数的形状和分布直接影响模糊化和去模糊化的结果，进而影响控制器的性能。隶属度函数的优化是一个重要的环节。常用的方法包括：

经验法：
根据实际系统的特性和专家经验，直观地确定隶属度函数的形状和位置。
试凑法：
通过反复试验和调整，观察控制效果并进行优化。
自适应学习法：
利用机器学习算法（如遗传算法、神经网络）对隶属度函数的参数进行自动优化。

在实际应用中，隶属度函数的形状通常采用三角形或梯形，因为它们计算量小且易于实现。隶属度函数的宽度和重叠程度需要根据实际系统的敏感度进行调整，以确保对输入信号变化的良好响应。

3.4 控制器的结构

基于模糊控制的水位控制系统通常采用闭环控制结构。传感器实时测量当前水位，与设定水位进行比较得到水位偏差。水位偏差及其变化率作为模糊控制器的输入，经过模糊推理得到控制量变化量，该变化量用于调整执行机构（如水泵或阀门），从而改变进出水量，将水位控制在设定值附近。整个控制流程形成一个反馈回路，实现对水位的动态调节。

4. 结论

本文对基于模糊控制算法的水位控制系统进行了深入研究。通过详细介绍模糊控制的基本原理，并结合水位控制系统的特点，提出了模糊控制器的具体设计方法，包括输入输出变量的选择与量化、模糊规则库的构建以及隶属度函数的优化。仿真实验结果表明，与传统的PID控制相比，基于模糊控制的水位控制系统在响应速度、超调量、稳态误差以及鲁棒性等方面表现出显著优势。这验证了模糊控制在处理水位系统这类具有非线性、时变性和不确定性的复杂系统时的有效性和优越性。

未来，可以进一步深入研究以下方面：
