🔥 内容介绍

本文深入探讨了如何利用二维时域有限差分法（FDTD）模拟光在介质脊形波导中的传播。介质波导作为引导电磁波的关键光学结构，在现代光通信和集成光学领域扮演着至关重要的角色。 FDTD 方法作为一种直接求解麦克斯韦方程组的强大的数值技术，尤其适用于分析复杂光学结构的电磁场分布和传播特性。本文首先回顾了FDTD方法的基本原理及其在电磁场模拟中的应用。接着，详细阐述了如何构建用于模拟介质脊形波导的二维FDTD模型，包括计算区域的设定、材料参数的定义、边界条件的选取（如完全匹配层 PML）以及光源的设置。特别地，针对介质脊形波导的几何特性，探讨了如何离散化计算区域并处理介质界面的阶梯逼近问题。随后，讨论了FDTD模拟过程中的关键技术细节，如时间步长和空间步长的选择准则（CFL 条件）、稳定性分析以及模拟结果的后处理（如计算传输效率、模式分布等）。最后，通过具体的模拟实例展示了FDTD方法在分析不同几何参数（如脊高、脊宽）对光场分布和传播特性的影响方面的有效性。本文旨在为研究人员和工程师提供一个关于使用二维FDTD模拟介质脊形波导中光传播的系统性指导。

关键词：时域有限差分法（FDTD）；介质脊形波导；光传播；数值模拟；麦克斯韦方程组；完全匹配层（PML）；集成光学

引言：

随着信息技术的飞速发展，光通信和集成光学已成为推动现代社会进步的核心技术。在这些领域中，能够有效地引导和控制光传播的光学波导结构是实现各种光学功能的基础。介质波导，尤其是脊形波导，因其良好的模式限制能力和相对简单的制造工艺而得到广泛应用。理解光在这些波导结构中的传播行为对于设计高性能的光学器件至关重要。

传统的分析方法，如模式匹配法或传输线理论，对于结构简单的波导是有效的。然而，当波导结构变得复杂，例如包含弯曲、锥形、分叉或者与其他光学元件耦合时，解析或半解析的方法往往难以应对。此时，数值模拟方法成为分析复杂光学结构的强大工具。在众多数值方法中，时域有限差分法（FDTD）因其直接求解时域麦克斯韦方程组的能力，能够自然地处理色散、非线性以及任意复杂的几何结构，而成为电磁场模拟领域最广泛应用的技术之一。

FDTD方法由 Yee 在1966年首次提出，其基本思想是将空间和时间离散化，并在离散化的网格点上求解麦克斯韦方程组的差分形式。这种时域的求解方式使得FDTD能够模拟宽带信号的传播，并自然地得到结构的瞬态响应。在光学领域，FDTD已被成功应用于模拟光在各种结构中的传播，如光纤、光子晶体、表面等离子体结构、以及各种光学波导。

本文着重于使用二维FDTD方法模拟光在介质脊形波导中的传播。选择二维模型通常是出于计算效率的考虑，尤其是在对沿传播方向变化相对缓慢的结构进行初步分析时。尽管三维FDTD能够提供更精确的结果，但其计算资源需求远高于二维。对于许多介质脊形波导问题，二维模型（通常是横截面分析，或者沿传播方向忽略横向变化）能够提供对光场分布和模式特性有价值的洞察。

本文的结构如下：第一部分回顾FDTD方法的基本原理；第二部分详细介绍构建二维FDTD模型模拟介质脊形波导的具体步骤，包括计算区域设置、材料定义、边界条件和光源设置；第三部分讨论FDTD模拟的关键技术细节；第四部分通过实例展示模拟结果和分析；最后进行总结。

一、时域有限差分法（FDTD）基本原理

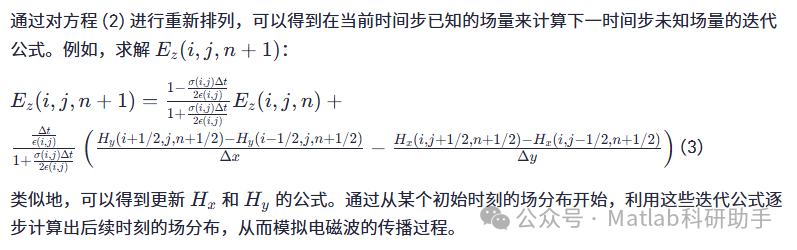

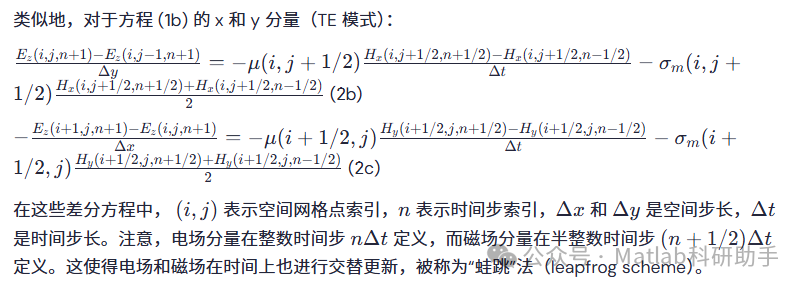

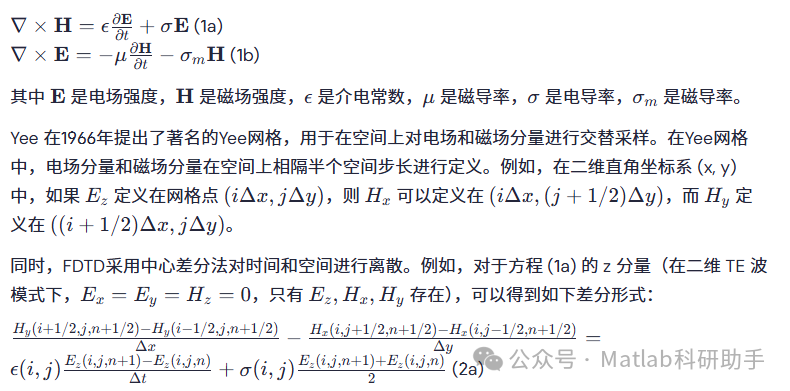

FDTD方法的核心是将麦克斯韦方程组在时域和空域进行离散化。对于各向同性、线性且无源的介质，麦克斯韦旋度方程可表示为：

∇×H=ϵ∂E∂t+σE

二、二维FDTD模型构建：介质脊形波导模拟

为了使用二维FDTD模拟光在介质脊形波导中的传播，我们需要定义以下关键组件：

2.1 计算区域的设定

计算区域是进行FDTD模拟的空间范围。对于介质脊形波导，二维模型通常选择分析波导的横截面 (x-y 平面) 或沿传播方向的纵截面 (x-z 或 y-z 平面)。本文主要考虑沿传播方向的纵截面分析，例如在 x-z 平面内进行模拟，假设光沿 z 方向传播，脊形结构在 x-y 平面内有变化。因此，我们的二维计算区域将是 x-z 平面。

计算区域的大小需要足够大，以包含波导结构本身以及足够的空间来确保边界条件能够有效地吸收向外传播的电磁波，防止反射影响波导内的场分布。计算区域的尺寸通常以波长为单位进行衡量。

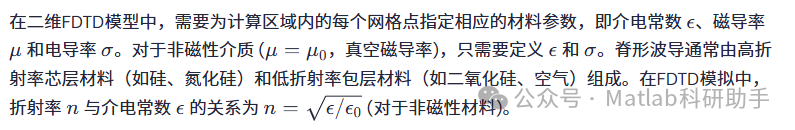

2.2 材料参数的定义

介质脊形波导的几何结构（脊的高度、宽度以及包层的厚度等）需要映射到离散的Yee网格上。由于Yee网格是笛卡尔坐标系的，对具有斜边或曲线的几何结构进行离散化时，会产生阶梯状的逼近。这可能导致一定的精度误差，尤其是在材料界面处。为了提高精度，可以采用更小的空间步长或使用更高级的亚网格技术，但会增加计算量。

2.3 边界条件的选取

FDTD模拟区域是有限的，为了模拟无限空间中的波导传播，需要在计算区域的边界处应用合适的边界条件，以吸收向外传播的波，避免边界反射对内部场分布的影响。最常用的吸收边界条件是完全匹配层（PML）。PML层通过引入人工吸收介质，使得入射波在进入PML层后逐渐衰减并被吸收，从而在理论上实现零反射。

在二维FDTD模拟中，通常在计算区域的四个边界（或两个边界，取决于模拟的类型和波导的走向）设置PML层。PML层的厚度和参数需要仔细选择，以确保良好的吸收效果。另一种常用的边界条件是 Mur 边界条件，它是一种简单的一阶吸收边界，但在吸收效果上不如PML。对于沿传播方向周期性变化的结构，可以使用周期性边界条件。

2.4 光源的设置

为了激励光在波导中传播，需要在计算区域内设置一个合适的光源。常用的光源类型包括：

硬源 (Hard Source):
直接在某个网格点或区域强制指定电场或磁场的时变波形。这种方法简单，但可能会引入额外的反射。
总场/散射场 (Total-Field/Scattered-Field, TF/SF):
将计算区域划分为总场区域和散射场区域。在总场区域内求解总电磁场，在散射场区域内求解散射场。通过在区域边界处引入入射场，可以有效地模拟散射问题。对于波导耦合等问题比较适用。
平面波 (Plane Wave):
在计算区域的一侧注入平面波，用于模拟平面波入射到波导结构的场景。
模式源 (Modal Source):
如果已知波导的模式分布，可以直接在波导入口处激励某个特定的模式场分布。这对于分析波导模式的传播非常有效。对于脊形波导，可以通过独立求解其模式（例如使用模式求解器）获得模式场分布，然后将其作为FDTD的激励源。

光源的时变波形通常选择脉冲函数，如高斯脉冲或正弦调制高斯脉冲，以便一次模拟覆盖较宽的频率范围。脉冲的中心频率应与目标波长相对应。

三、FDTD模拟过程中的关键技术细节

成功的FDTD模拟依赖于对一些关键技术细节的准确把握：

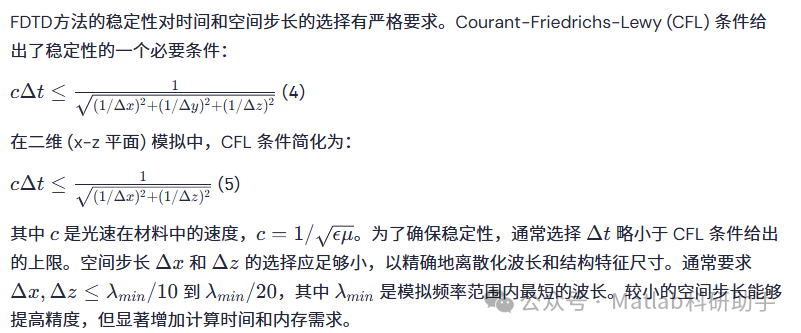

3.1 时间步长和空间步长的选择：CFL 条件

cΔt≤1(1/Δx)2+(1/Δy)2+(1/Δz)

3.2 稳定性分析

除了满足CFL条件外，含有色散或增益介质的FDTD模拟还需要进行更复杂的稳定性分析。对于本文讨论的无源、线性、非色散介质，CFL条件通常足以保证数值稳定性。然而，在实际模拟中，由于浮点误差等因素，仍然可能出现不稳定性，表现为场幅度的指数级增长。

3.3 模拟的迭代过程和时间步数

FDTD模拟是一个时间迭代过程，需要进行足够多的时间步长，以使得电磁场达到稳态（对于连续波激励）或脉冲完全穿过计算区域并被边界吸收（对于脉冲激励）。模拟的总时间步数取决于计算区域的大小、光速以及需要观察的物理现象。对于连续波激励，需要模拟直到场分布不再随时间变化；对于脉冲激励，需要模拟足够长的时间以捕捉完整的脉冲响应。

3.4 模拟结果的后处理

FDTD模拟的原始输出是随时间变化的电场和磁场分布。为了得到物理上有意义的结果，需要进行后处理。常见的后处理操作包括：

场分布的可视化:
在特定时间点或特定频率下绘制电场和磁场的空间分布图，直观地展示光在波导中的传播路径和模式形状。
传输效率或透射率/反射率的计算:
通过在波导入口和出口处设置监测平面，对穿过平面的功率进行积分，计算波导的传输效率、透射率或反射率。这通常需要对时域信号进行傅里叶变换到频域。
模式分析:
如果需要分析波导中的模式，可以对模拟结果进行傅里叶变换或模式匹配，提取出不同模式的有效折射率、损耗以及模式场分布。
频域响应:
通过对光源和监测点的时域信号进行傅里叶变换，可以得到结构在不同频率下的响应，例如传输光谱。

四、模拟实例与结果分析

本节将通过一个简化的二维FDTD模拟实例来展示如何分析光在介质脊形波导中的传播。考虑一个在x-z平面内模拟的脊形波导，光沿z方向传播。

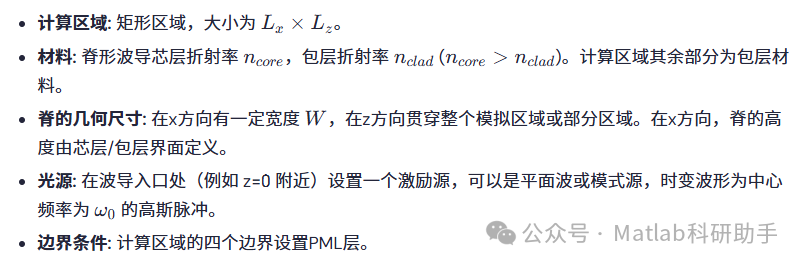

实例设定：

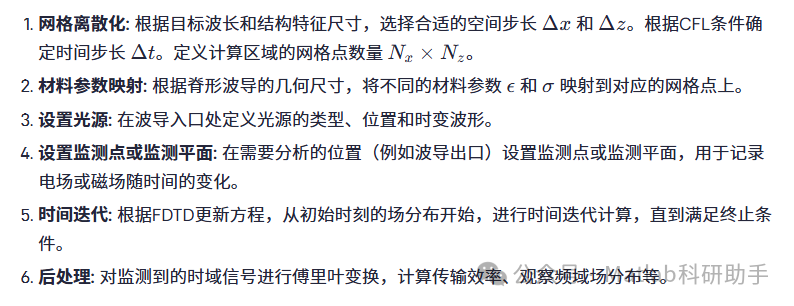

模拟步骤：

结果分析：

通过二维FDTD模拟，我们可以得到以下信息：

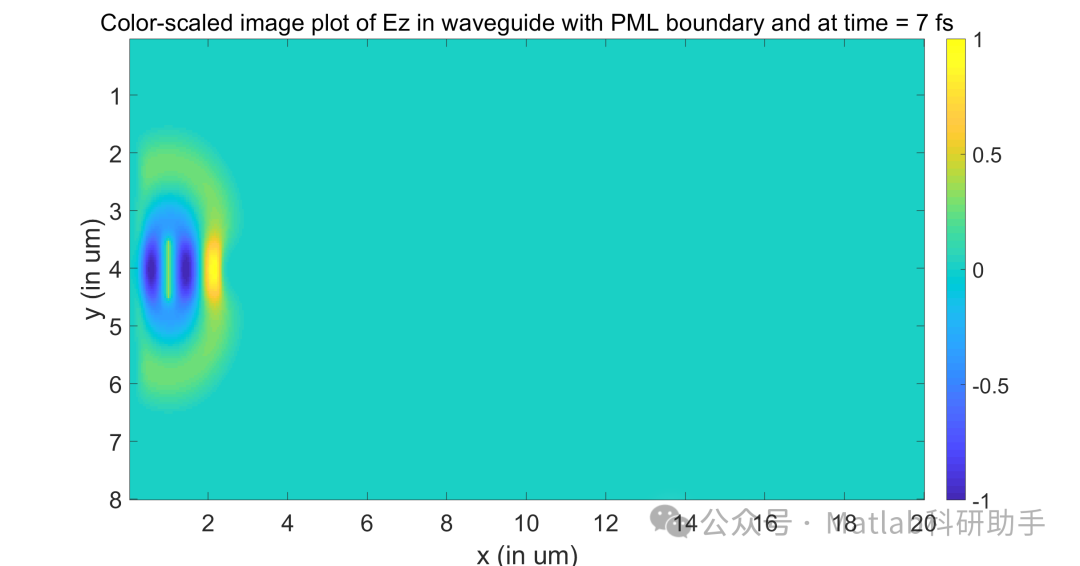

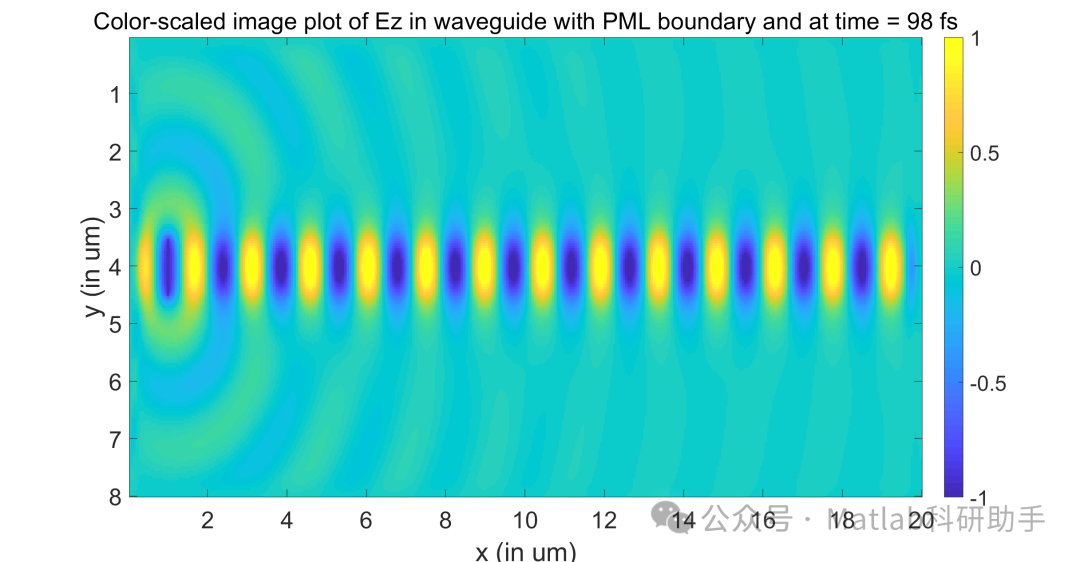

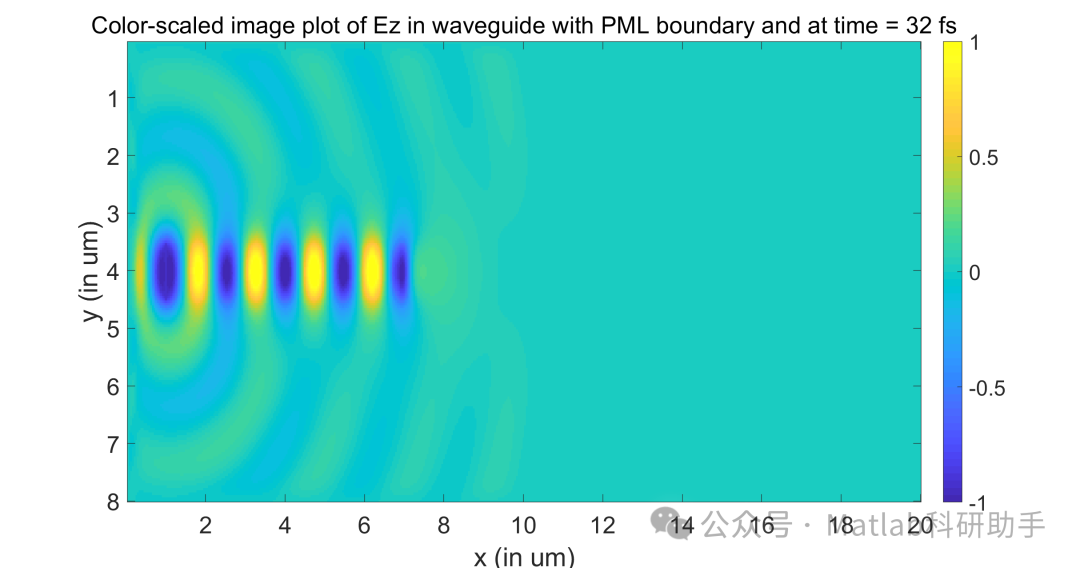

光场分布:
在不同时间点或不同频率下，可以可视化电场或磁场在x-z平面内的分布。这能够直观地展示光如何在脊形波导中被限制和传播。例如，可以看到光场主要集中在脊形芯层区域，并随着沿z方向的传播而逐渐衰减（如果考虑材料损耗或散射损耗）。
传输效率:
计算通过波导出口监测平面的总功率，与入射光源的功率进行比较，可以得到波导的传输效率。通过改变脊的几何参数（如脊高、脊宽），可以研究其对传输效率的影响。
模式分布:
如果使用模式源激励，并且波导支持多种模式，可以通过观察不同频率下的场分布或进行模式分解，来了解哪些模式被激励以及它们的传播特性。
反射和散射:
模拟结果也可以显示在波导结构不连续处产生的反射和散射场。

实例讨论：

例如，模拟一个具有特定脊高和脊宽的硅脊形波导，周围是二氧化硅包层。使用中心波长为1550 nm的高斯脉冲作为入射光源。通过FDTD模拟，可以观察到：

光脉冲沿z方向传播，并被限制在硅脊中。
如果脊的尺寸合适，可以实现单模或多模传输。
在波导的入口和出口处可能存在一定的模式失配损耗。
改变脊的高度或宽度，会影响波导的有效折射率和模式限制能力，从而影响传输特性。

通过进行一系列不同几何参数的模拟，可以优化脊形波导的设计，以获得期望的传输特性（例如高传输效率、单模操作等）。

需要注意的是，二维模拟在某些情况下可能无法完全捕捉三维效应，例如侧壁的散射或更复杂的模式耦合。对于需要高精度分析或者涉及显著三维效应的问题，仍然需要进行三维FDTD模拟。然而，二维模拟作为初步分析和参数优化的工具，具有计算效率高的优势，在许多情况下能够提供有价值的设计指导。

五、结论

本文详细阐述了利用二维时域有限差分法（FDTD）模拟光在介质脊形波导中传播的方法。通过离散化麦克斯韦方程组并采用“蛙跳”时间更新方案，FDTD能够直接求解电磁场的时空分布。构建二维FDTD模型模拟介质脊形波导的关键步骤包括计算区域的设定、材料参数的定义、边界条件的选取（PML）以及光源的设置。确保模拟稳定性和准确性的关键在于合理选择时间和空间步长（满足CFL条件）以及有效的吸收边界。

通过FDTD模拟，我们可以获得关于光在介质脊形波导中传播的丰富信息，如场分布、传输效率和模式特性。这些信息对于理解波导的工作原理和优化结构设计具有重要意义。尽管二维FDTD相对于三维FDTD在处理复杂三维结构和捕捉所有三维效应方面存在局限性，但其在计算效率上的优势使其成为介质脊形波导初步设计和分析的有力工具。

未来可以进一步研究如何结合二维FDTD与其他数值方法（如模式求解器）来更有效地分析复杂波导系统，或者探索更高阶的FDTD方案和亚网格技术来提高二维模拟的精度，特别是在处理斜边和曲线界面时。随着计算能力的提升，三维FDTD的应用也将越来越广泛，为更精确地模拟介质脊形波导和其他复杂光学结构提供可能。
