💥1 概述

一、引言

指纹作为个体独一无二的生物特征标识，在刑侦破案、身份识别、门禁安防等众多关键领域发挥着基石作用。然而，在实际场景中，指纹样本往往由于采集条件不佳、承载客体受损、时间侵蚀等诸多因素，导致其清晰度下降、特征残缺甚至模糊难辨，给后续的识别与分析工作带来巨大挑战。指纹提取和修复技术应运而生，旨在运用先进的图像处理、模式识别及计算机视觉手段，从复杂背景或劣化样本中精准提取指纹有效信息，并对残缺、模糊指纹进行修复还原，以满足高精度指纹识别需求，提升各领域工作效能与安全性。

二、指纹提取原理与方法

1. 基于物理特性的提取方法：光学提取：利用光的反射、折射、干涉等特性，当光线照射指纹所在客体表面时，指纹的脊和谷因表面高度差异呈现不同的光学特性。通过配备特定光学系统的设备，如全反射式指纹采集仪，捕捉指纹区域与背景区域光线反射强度差异形成的图像，能够清晰获取指纹纹理，适用于光滑平面客体上的指纹提取，广泛应用于传统指纹采集卡录入场景。电容式提取：基于指纹脊和谷与传感器极板间电容值变化原理工作。手指接触电容式传感器表面，脊部与极板距离近、电容大，谷部距离远、电容小，传感器依据电容差值矩阵构建指纹图像，对活体手指指纹提取灵敏度高、分辨率佳，常见于智能手机、平板电脑等移动设备指纹解锁模块。 2. 基于化学试剂的提取方法：碘熏法：利用碘的升华特性，使碘蒸汽与指纹残留物中的油脂、汗液等有机成分发生吸附作用，指纹区域显现出棕色斑纹，随后用淀粉溶液固定显色指纹，便于拍照提取。该方法操作简单、成本低廉，常用于纸张、木材等多孔性客体指纹提取，但可能对指纹造成一定程度污染，且显色指纹保存时间有限。茚三酮显现法：茚三酮与指纹中的氨基酸成分发生化学反应，在加热或湿度适宜条件下生成紫色化合物，清晰显现指纹纹路。此方法对陈旧指纹、含氨基酸丰富的指纹显现效果突出，尤其适用于皮革、织物等客体，不过处理过程需严格控制温度、湿度，以防过度反应破坏指纹特征。

三、指纹修复原理与技术

1. 基于图像增强的修复技术：灰度变换：通过调整指纹图像的灰度值分布，突出指纹脊线与谷线对比度。例如采用直方图均衡化，将原始图像中较窄的灰度范围拉伸扩展至整个灰度区间，使原本模糊暗淡的指纹细节在亮度上更易区分，增强整体视觉清晰度，为后续特征提取奠定基础。滤波处理：运用低通滤波去除图像高频噪声，平滑背景干扰；高通滤波则强化指纹纹理等高频成分，凸显细节特征。如高斯滤波在抑制噪声的同时，保持指纹边缘相对平滑；中值滤波对椒盐噪声有良好去除效果，且能有效保护指纹脊线结构完整性，防止过度平滑丢失关键特征。 2. 基于数学模型的修复技术：偏微分方程（PDE）模型：以指纹图像的梯度、散度等数学概念构建方程，模拟指纹脊线的扩散、传输等物理过程。例如，基于热扩散方程的修复方法，将指纹图像类比为温度场，让图像从高能量（清晰区域）向低能量（模糊、残缺区域）扩散热量，逐步填补缺失纹理，使指纹趋于完整，在修复局部破损指纹时展现出强大的连贯性恢复能力。基于神经网络的修复模型：利用深度学习强大的特征学习与模式重建能力，构建卷积神经网络（CNN）、生成对抗网络（GAN）等模型。CNN 通过对大量指纹样本学习，自动提取指纹特征层次结构，在修复时依据已知特征推断缺失部分；GAN 则由生成器与判别器对抗博弈，生成器尝试生成逼真指纹图像，判别器鉴别真伪，反复训练使生成器能高质量修复指纹，尤其适用于复杂模糊指纹的复原重建。

四、指纹提取与修复的应用场景

1. 刑侦司法领域：在犯罪现场勘查中，从各类复杂客体如玻璃碎片、金属凶器、木质门窗等上提取指纹，运用修复技术还原模糊指纹，与数据库比对锁定嫌疑人，为案件侦破提供关键线索，是刑侦证据链构建不可或缺环节。 2. 边境管控与安防安检：海关、机场等出入境口岸及重要安保场所，对人员身份核验严格。指纹提取修复技术助力快速、精准采集旅客指纹，甄别伪造指纹，确保身份真实性，防范非法出入境与恐怖袭击风险，保障公共安全。 3. 民用身份识别领域：企业门禁系统、智能门锁等利用指纹提取修复保障出入安全，即便手指有轻微污渍、磨损，经修复处理仍能准确识别，提升用户体验；金融机构在客户开户、大额交易等环节采用指纹识别，提取修复技术保障指纹识别稳定可靠，防止身份冒用，守护资金安全。

五、面临的挑战与发展趋势

1. 挑战：复杂背景干扰：现实场景中指纹常附着于复杂纹理、图案背景客体，如布满花纹的陶瓷、带有印刷图案的纸张，如何精准分割指纹区域、排除背景噪声干扰，仍是提取环节难题，易导致提取指纹误判、漏判。低质量指纹修复限度：对于极度模糊、大面积残缺指纹，现有修复技术虽有进展，但修复后指纹识别准确率提升有限，难以满足高精度识别需求，尤其在刑侦疑难案件中，关键指纹修复失败可能阻碍案件侦破进程。实时性与准确性权衡：在安防门禁、移动设备解锁等实时性要求高场景，既要快速提取修复指纹，又要保证识别精度，目前技术在二者平衡上仍有优化空间，如快速处理算法可能牺牲部分准确性，影响用户体验与安全保障。 2. 发展趋势：多模态融合技术：结合指纹与其他生物特征如人脸、虹膜，或融合多种指纹采集技术优势，全方位获取个体特征信息，弥补单一指纹特征短板，提升识别可靠性与抗伪造能力，如开发集成光学与电容式指纹采集的复合型设备，适应复杂应用场景。人工智能驱动的自适应修复：借助深度学习算法的自学习、自适应特性，让修复系统根据不同指纹质量、类型自动调整修复策略，实时优化模型参数，实现个性化、智能化修复，应对复杂多变的指纹劣化情况。微型化、便携化指纹提取修复设备：随着物联网、移动办公需求增长，研发小型化、低功耗、易于携带的指纹提取修复装置，如可穿戴式指纹采集器、便携式刑侦指纹勘查箱，拓展指纹技术应用边界，实现随时随地精准指纹处理。

六、结论

指纹提取和修复技术作为生物识别领域核心支撑，历经多年发展，已在多领域取得斐然成效，为维护社会安全、便捷生活服务提供关键助力。虽面临挑战重重，但在技术创新、跨领域融合浪潮推动下，有望突破局限，迈向更高精度、更强适应性、更广应用的新征程，持续书写指纹技术传奇，赋能未来发展。

📚2 运行结果

主函数部分代码：

clear
close all;

a = imread('f_thin.bmp');
b = false(size(a));                 % b 用来存储端点
c = b;                              % c 用来存储交叉点

se = strel('disk',2);               % 用于最后处理找出的细节点的膨胀的结构元素

for i = 2:size(a,1)-1
    for j = 2:size(a,2)-1
        if a(i,j) == 0
            continue;               % 端点和交叉点一定是指纹上的点，所以舍去0像素点
        end
        cn = abs( a(i-1,j)-a(i-1,j-1));
        cn = cn + abs(a(i-1,j+1)-a(i-1,j));
        cn = cn + abs(a(i,j+1)-a(i-1,j+1));
        cn = cn + abs(a(i+1,j+1)-a(i,j+1));
        cn = cn + abs(a(i+1,j)-a(i+1,j+1));
        cn = cn + abs(a(i+1,j-1)-a(i+1,j));
        cn = cn + abs(a(i,j-1)-a(i+1,j-1));
        cn = cn + abs(a(i-1,j-1)-a(i,j-1));
        cn = cn / 2;                %   以上得到交叉数cn的值
        if cn == 1
            b(i,j) = 1;             %   端点
        end
        if cn == 3
            c(i,j) = 1;             %   交叉点
        end
    end
end

a = im2uint8(a);
a = cat(3,a,a,a);                   % 原图变成3通道的rgb图

b = imdilate(b,se) - b;             % 把端点膨胀后得到在减去原端点，得到“空心的圈”
b = im2uint8(b);
b0 = zeros(size(b));
b0 = im2uint8(b0);
b = cat(3,b0,b,b0);                 % 把仅有端点空心圈的灰度图变为rgb图，r、b分量都是全0，仅留下绿色圈

c = imdilate(c,se) - c;             % 把交叉点膨胀后得到在减去原交叉点，得到“空心的圈”
c = im2uint8(c);
c0 = zeros(size(c));
c0 = im2uint8(c0);
c = cat(3,c,c0,c);                  % 把仅有交叉点空心圈的灰度图变为rgb图，g分量是全0，留下r、b分量，显紫色圈

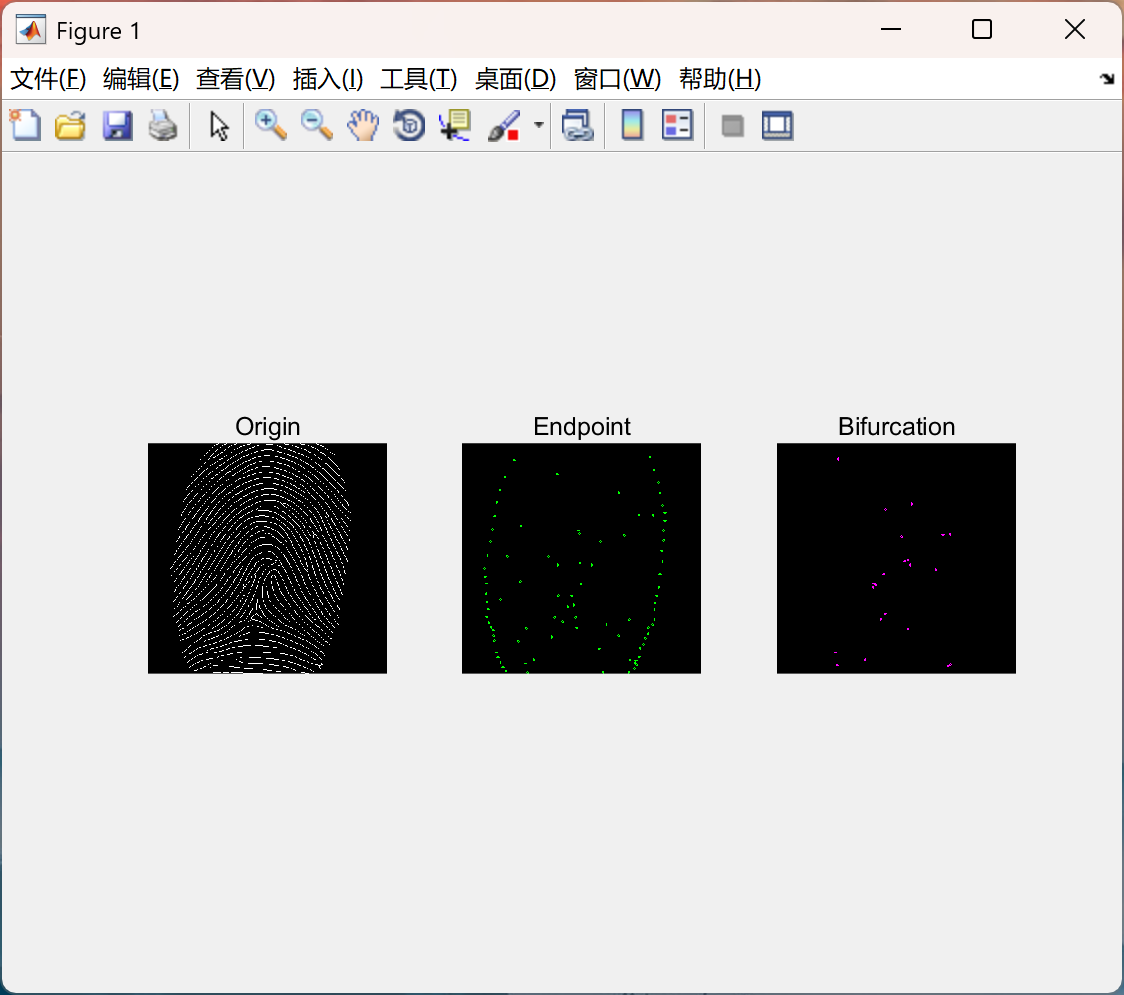

figure(1),
ax(1)=subplot(1,3,1); imshow(a); title('Origin');
ax(2)=subplot(1,3,2); imshow(b); title('Endpoint');
ax(3)=subplot(1,3,3); imshow(c); title('Bifurcation');

linkaxes(ax);

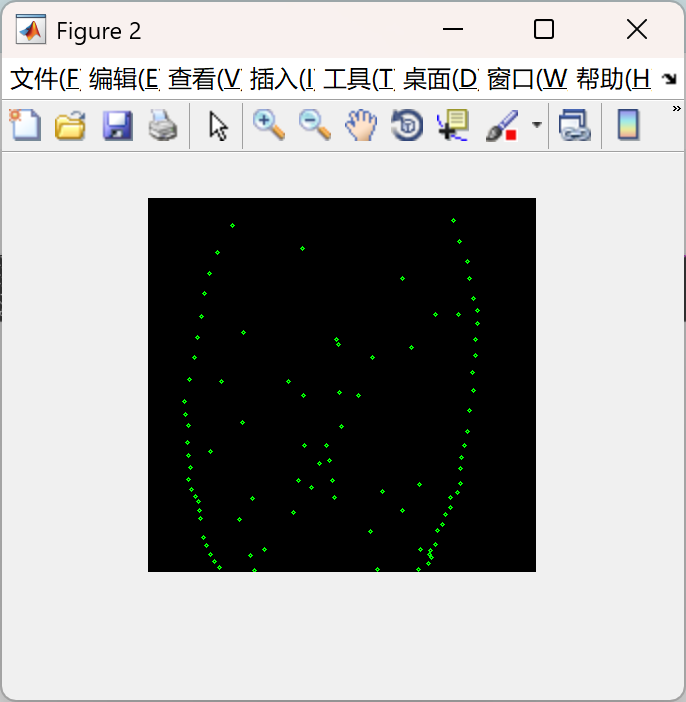

figure, imshow(b);

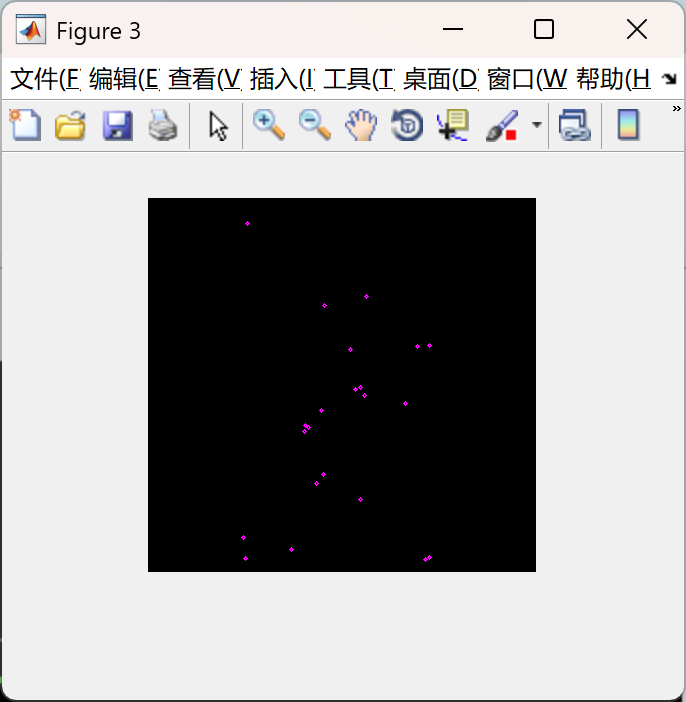

figure, imshow(c);

imwrite(b,'Endpoint.bmp');
imwrite(c,'Bifurcation.bmp');

res = a + b + c;                    % 将2种细节点的圈图加到原图上，呈现非常美丽的效果

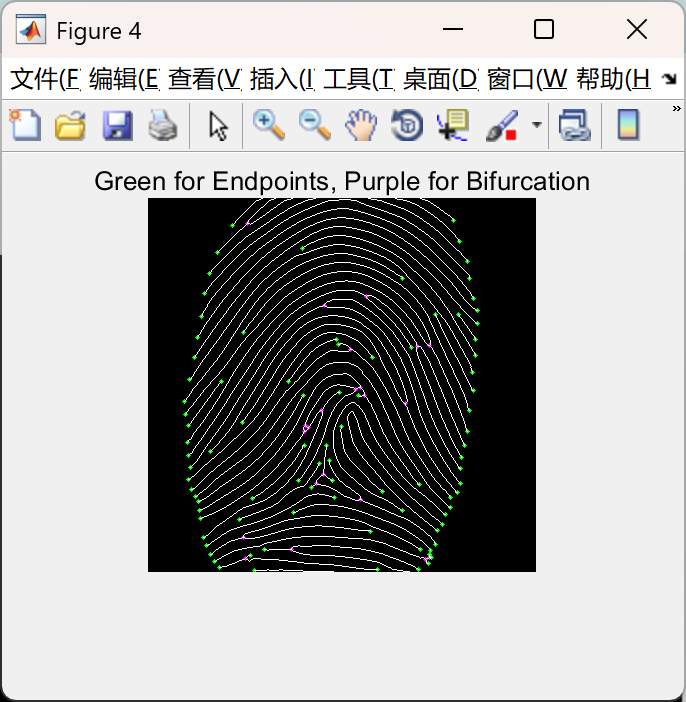

figure,imshow(res,[]),title('Green for Endpoints, Purple for Bifurcation');
imwrite(res,'FingerPrint_Final.bmp');
