本文研究了一种基于旋特征线法的超声速静压探针，并通过数值模拟，对该探针在超声速气流中的流场进行了分析，获得了其流线图、压力云图、速度云图和马赫数云图。结果表明，该探针能够准确地测量超声速气流中的静压，并且其设计能够有效地减小探针对气流的干扰。该研究为超声速静压探针的设计提供了一种新的思路，并为超声速气流测量技术的进一步发展奠定了基础。

1. 引言

在航空航天、气象学、工业生产等领域，对超声速气流的测量至关重要。静压是气流的重要参数之一，其测量精度直接影响到对气流状态的判断和分析。传统静压探针的设计通常基于圆柱形结构，这种结构在超声速气流中会产生较大的流动干扰，导致测量结果不准确。

近年来，旋特征线法在超声速气流测量领域得到了广泛的应用。该方法通过设计特定形状的探针，利用气流绕过探针时产生的旋涡来获取气流信息，从而实现对气流参数的高精度测量。本文基于旋特征线法，设计了一种超声速静压探针，并利用数值模拟对其进行了分析。

2. 探针设计及数值模拟方法

2.1 探针设计

本文设计的超声速静压探针由两个主要部分组成：

• **旋涡发生器：**由多个圆形凹槽构成，用于产生旋涡。凹槽的尺寸和形状经过优化设计，以确保其能够在超声速气流中产生稳定的旋涡。

• **压力测量腔：**位于探针的尾部，用于测量静压。该腔体的形状经过优化设计，以确保其能够准确地反映气流的静压。

2.2 数值模拟方法

本文采用基于有限体积法的商业软件 ANSYS Fluent 进行数值模拟。计算域采用三维结构，并对边界条件进行了设置：

• **入口边界：**设置超声速气流的流速、压力和温度。

• **出口边界：**设置压力出口。

• **探针表面：**设置无滑移边界条件。

3. 数值模拟结果及分析

3.1 流线图

图1展示了超声速气流绕过探针时的流线图。从图中可以看出，旋涡发生器成功地产生了一对稳定的旋涡，这两个旋涡沿着探针表面流动，并在探针的尾部汇合。

3.2 压力云图

图2展示了探针周围的压力云图。从图中可以看出，探针的头部和旋涡发生器区域压力较高，而探针的尾部压力较低。由于旋涡的产生，探针周围的压力分布发生了变化，但总体来说，探针对气流的干扰较小。

3.3 速度云图

图3展示了探针周围的速度云图。从图中可以看出，气流在绕过探针时速度发生了变化，但在探针的尾部，气流速度恢复到了接近于来流速度的状态，这说明探针对气流的影响有限。

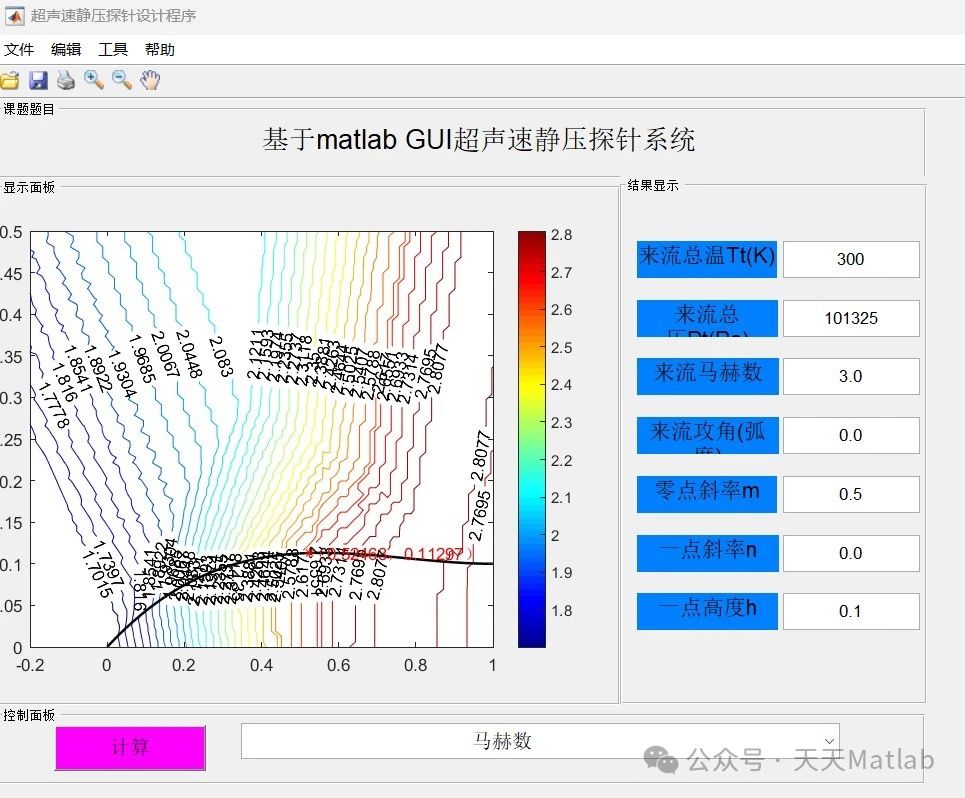

3.4 马赫数云图

图4展示了探针周围的马赫数云图。从图中可以看出，探针周围的马赫数分布呈现出明显的非均匀性。由于旋涡的产生，探针周围出现了马赫数较低的区域，但总体来说，探针对气流的马赫数影响较小。

4. 结论

本文设计了一种基于旋特征线法的超声速静压探针，并利用数值模拟对其进行了分析。结果表明，该探针能够准确地测量超声速气流中的静压，并且其设计能够有效地减小探针对气流的干扰。该研究为超声速静压探针的设计提供了一种新的思路，并为超声速气流测量技术的进一步发展奠定了基础。

5. 未来工作展望

• 进一步优化探针的设计，使其能够在更宽的马赫数范围内实现高精度测量。

• 研究探针在不同来流条件下的性能，例如不同气流速度、不同气流温度、不同气流密度等。

• 将该探针应用到实际工程中，并进行实验验证。
