旋转机械作为工业生产的核心组成部分，其运行状态直接关系到生产效率和安全。然而，由于长期运行、恶劣工况以及部件老化等因素，旋转机械故障频繁发生，导致生产停滞和经济损失。因此，实现旋转机械故障的早期、准确诊断至关重要。传统的故障诊断方法往往依赖于专家经验和统计特征提取，难以适应复杂多变的工况环境，且对于非平稳信号的处理能力有限。近年来，随着信号处理理论的不断发展，基于信号分解的故障诊断方法受到了广泛关注。特征模态分解 (Characteristic Mode Decomposition, CMD) 作为一种新兴的信号分解理论，因其在处理非线性、非平稳信号方面的优势，为旋转机械故障诊断提供了新的思路。本文将深入探讨特征模态分解的理论基础、算法原理，并对其在旋转机械故障诊断中的应用进行研究，分析其优势和局限性，展望其未来发展方向。

一、特征模态分解的理论基础与算法原理

特征模态分解并非横空出世，而是建立在经验模态分解 (Empirical Mode Decomposition, EMD) 等时频分析方法的基础之上，并对其进行了改进和优化。EMD 是一种自适应的时频分析方法，能够将复杂信号分解成一系列具有不同时间尺度的固有模态函数 (Intrinsic Mode Function, IMF)。然而，EMD 存在模式混叠、端点效应等问题，影响了分解结果的准确性。CMD 则试图克服这些缺陷，通过引入特征频率和能量密度函数等概念，实现更加精确的信号分解。

CMD 的核心思想在于：将信号分解为一系列具有物理意义的特征模态函数 (Characteristic Mode Function, CMF)，每个 CMF 对应着信号中的一个特征频率成分，代表着信号在不同时间尺度上的能量分布。CMD 算法的具体步骤如下：

1. 信号预处理：

    对原始信号进行去噪、滤波等预处理操作，以提高信号质量，减少噪声干扰。

2. 构造能量密度函数：

    基于Hilbert变换或短时傅里叶变换 (STFT) 等方法，计算信号的瞬时频率和瞬时能量，并构建能量密度函数。能量密度函数能够反映信号在时频域的能量分布情况，为特征频率的提取提供依据。

3. 提取特征频率：

    通过对能量密度函数进行分析，提取信号中的特征频率。常用的特征频率提取方法包括峰值检测、聚类分析等。

4. 构造特征模态函数：

    基于提取的特征频率，利用带通滤波或其他信号处理方法，从原始信号中分离出对应的特征模态函数。每个特征模态函数代表着一个特征频率成分，其能量分布反映了该频率成分在不同时间尺度上的贡献。

5. 迭代分解：

    将原始信号减去第一个特征模态函数，得到残余信号。然后，对残余信号重复上述步骤，直到残余信号满足一定的停止条件，例如能量足够小或者分解的模态函数数量达到预设值。

与 EMD 相比，CMD 具有以下优势：

• 更强的抗噪声能力：

   CMD 利用能量密度函数提取特征频率，能够有效抑制噪声干扰，提高分解结果的鲁棒性。

• 更高的分解精度：

   CMD 通过精确提取特征频率，避免了模式混叠现象，提高了分解结果的精度和可靠性。

• 更强的物理意义：

   CMD 分解得到的 CMF 具有明确的物理意义，能够反映信号在不同时间尺度上的能量分布，有助于理解信号的内在结构。

二、特征模态分解在旋转机械故障诊断中的应用

旋转机械故障通常表现为非线性、非平稳的振动信号，包含丰富的故障信息。CMD 作为一种能够有效处理非线性、非平稳信号的分解方法，在旋转机械故障诊断中具有广阔的应用前景。

1. 故障特征提取： CMD 可以将复杂的振动信号分解成一系列 CMF，每个 CMF 对应着信号中的一个特征频率成分。通过分析各个 CMF 的时频特性、能量分布等特征，可以提取出与故障相关的特征信息，例如故障频率、冲击分量等。这些特征信息可以作为故障诊断的依据。

2. 故障类型识别： 不同类型的旋转机械故障通常具有不同的特征频率和能量分布。利用 CMD 提取的特征信息，可以构建故障特征向量，并采用机器学习算法 (例如支持向量机、神经网络等) 对故障类型进行识别。

3. 故障严重程度评估： 故障的严重程度通常与振动信号的能量大小有关。通过分析 CMD 分解得到的 CMF 的能量分布，可以评估故障的严重程度，为制定维修策略提供依据。

例如，在滚动轴承故障诊断中，CMD 可以将轴承振动信号分解成一系列 CMF。通过分析这些 CMF 的频率成分，可以识别出轴承的故障频率，从而判断轴承是否存在内圈故障、外圈故障或滚动体故障。此外，还可以通过分析 CMF 的能量分布，评估故障的严重程度，例如判断轴承的磨损程度。

在齿轮箱故障诊断中，CMD 可以将齿轮箱振动信号分解成一系列 CMF。通过分析这些 CMF 的时频特性，可以识别出齿轮的啮合频率、边带频率等特征频率，从而判断齿轮是否存在断齿、齿面磨损等故障。

三、特征模态分解在旋转机械故障诊断中的优势和局限性

相比于传统的故障诊断方法，CMD 在旋转机械故障诊断中具有以下优势：

• 自适应性强：

   CMD 是一种自适应的信号分解方法，能够根据信号的特性自动调整分解参数，无需人为干预，适用于复杂多变的工况环境。

• 抗噪声能力强：

   CMD 利用能量密度函数提取特征频率，能够有效抑制噪声干扰，提高故障诊断的准确性。

• 能够处理非线性、非平稳信号：

   旋转机械故障信号通常具有非线性、非平稳的特性，CMD 能够有效处理这类信号，提取出隐藏在信号中的故障信息。

然而，CMD 也存在一些局限性：

• 算法复杂度较高：

   CMD 的计算复杂度相对较高，需要耗费较多的计算资源，难以满足实时性要求较高的应用场景。

• 特征频率提取困难：

   在某些情况下，信号中的特征频率可能比较模糊，难以准确提取，影响了分解结果的准确性。

• 参数选择敏感：

   CMD 的分解结果对参数选择比较敏感，不同的参数选择可能导致不同的分解结果，需要进行参数优化。

四、特征模态分解的未来发展方向

为了克服 CMD 的局限性，并进一步提高其在旋转机械故障诊断中的应用价值，未来的研究方向可以集中在以下几个方面：

1. 优化算法，降低计算复杂度：

    研究高效的算法，降低 CMD 的计算复杂度，提高其运行速度，使其能够应用于实时性要求较高的场景。

2. 提高特征频率提取的准确性：

    研究更加精确的特征频率提取方法，例如结合谱峭度、循环平稳等理论，提高特征频率提取的准确性和鲁棒性。

3. 自适应参数优化：

    研究自适应的参数优化方法，根据信号的特性自动调整分解参数，避免人为干预，提高分解结果的准确性和可靠性。

4. 结合深度学习：

    将 CMD 与深度学习方法相结合，利用深度学习强大的特征学习能力，自动提取故障特征，提高故障诊断的准确性和智能化水平。

5. 拓展应用领域：

    将 CMD 应用于其他类型的旋转机械故障诊断，例如风力发电机、水泵等，拓展其应用范围。

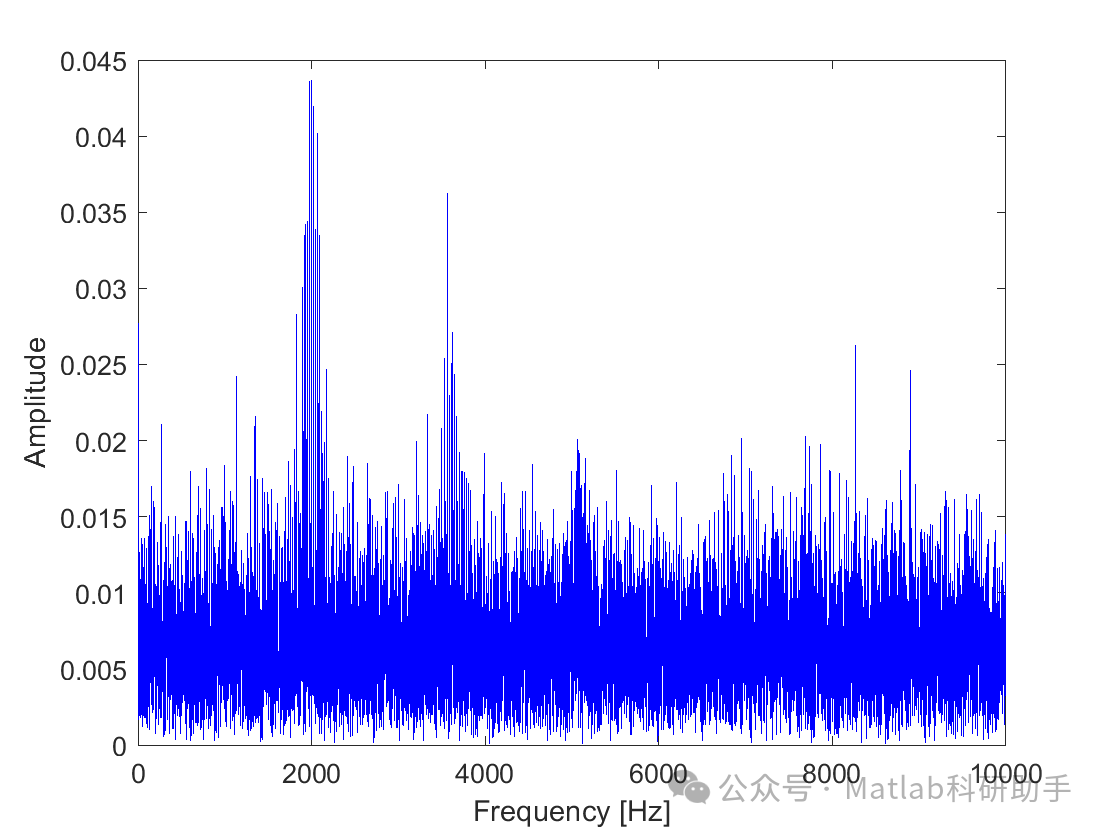

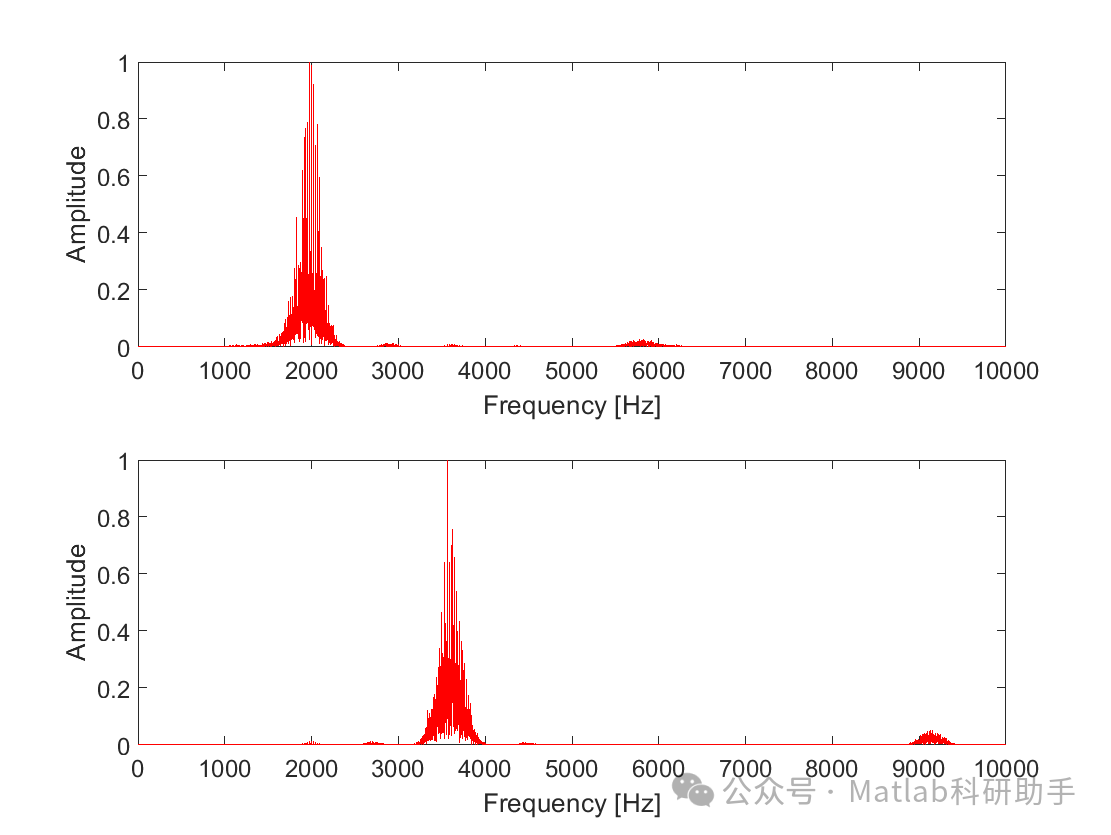

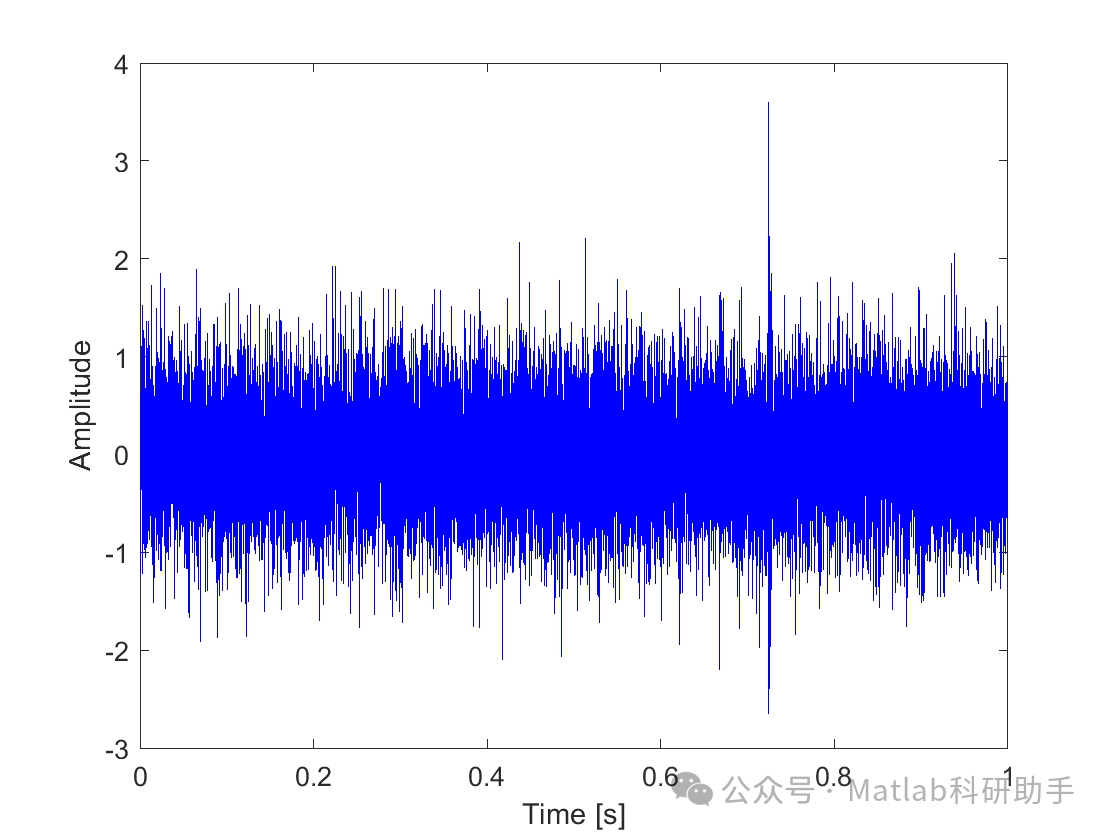

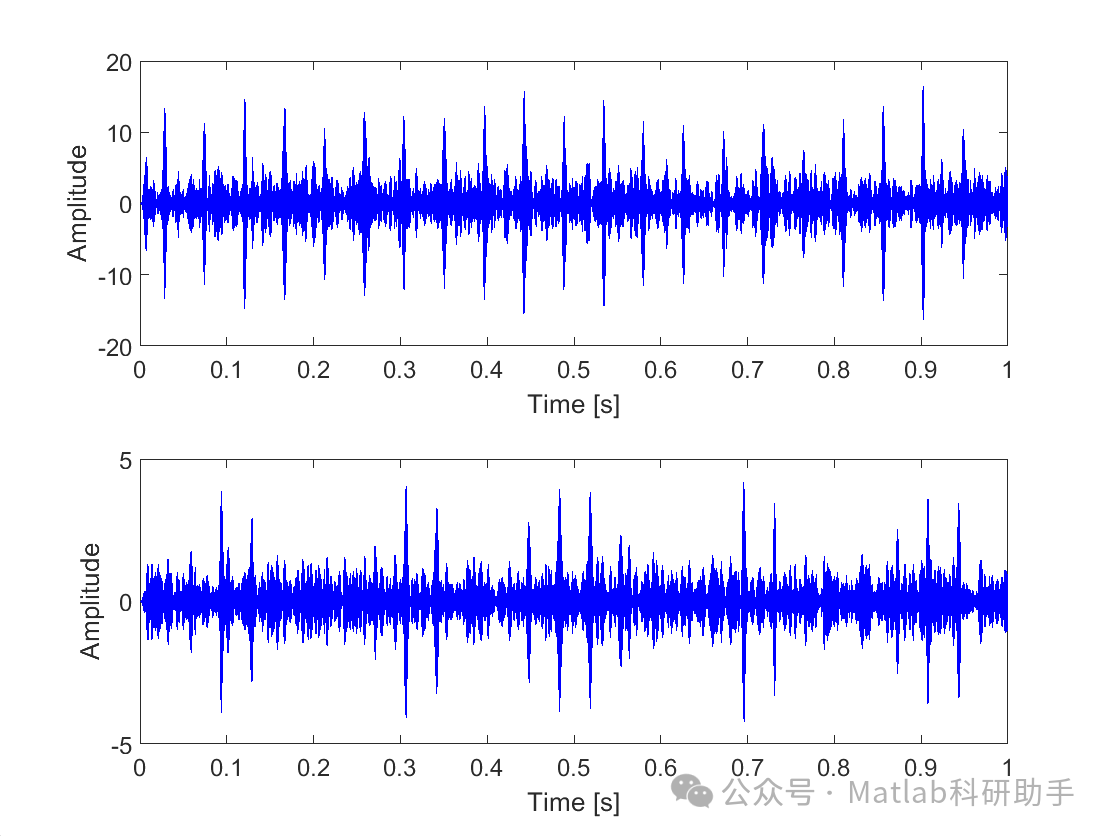

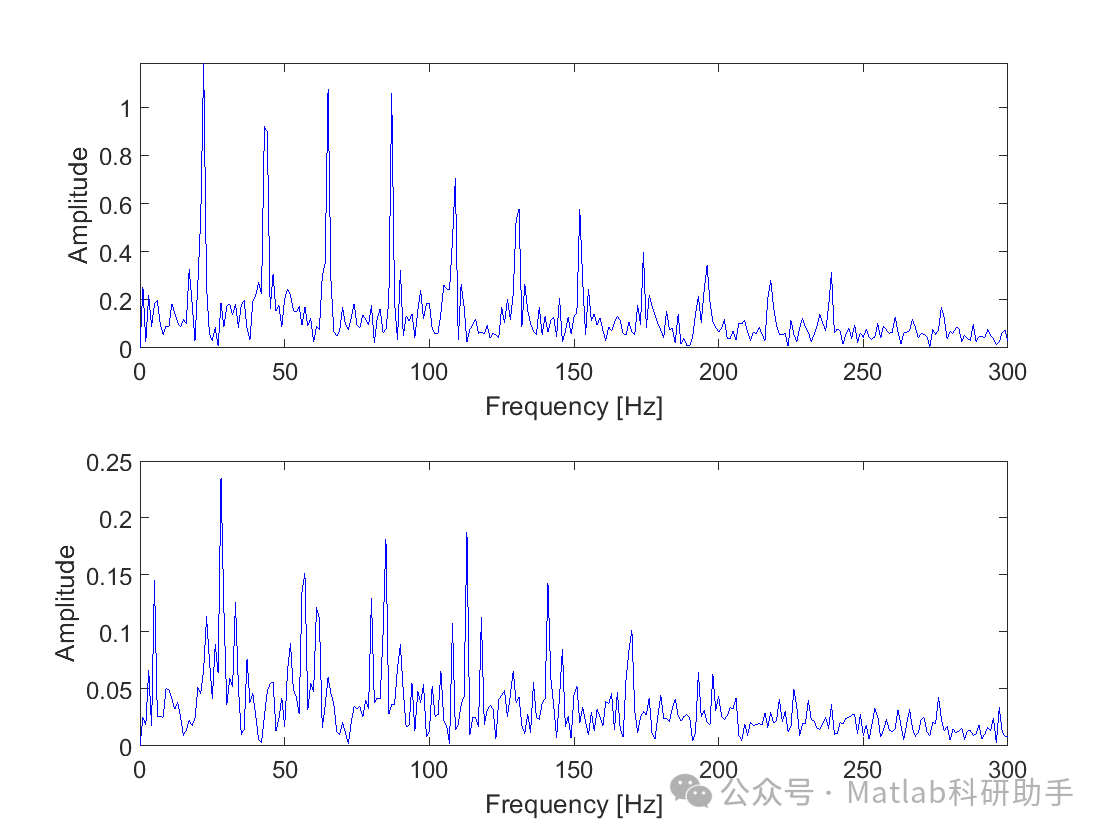

⛳️ 运行结果
