🔥 内容介绍

无标度网络，作为复杂网络研究领域的重要分支，近年来受到了广泛关注。与随机图模型不同，无标度网络节点的度分布呈现幂律分布，即少数节点拥有大量的连接，而多数节点只有少量的连接。这种异质性使得无标度网络在现实世界中普遍存在，例如互联网、社交网络、生物神经网络等。理解和模拟无标度网络的生成机制，对于分析其结构特性、动力学行为以及在不同领域的应用至关重要。本文将深入探讨Barabási-Albert (B-A)模型，一种经典的无标度网络生成算法，并讨论其可视化方法，旨在全面理解该模型的原理及其应用价值。

B-A模型的核心思想在于“增长”和“优先连接”两个机制。模型的初始状态是一个由 m0 个相互连接的节点构成的网络。随后，模型以迭代的方式增加新的节点。每次增加一个节点时，该节点会与网络中已存在的 m (m <= m0) 个节点建立连接。选择这些连接对象并非随机，而是基于“优先连接”的原则。具体来说，新节点连接到已存在节点 i 的概率 Π(i) 与节点 i 的度 ki 成正比：

Π(i) = ki / Σj kj

其中 Σj kj 表示网络中所有节点的度之和。

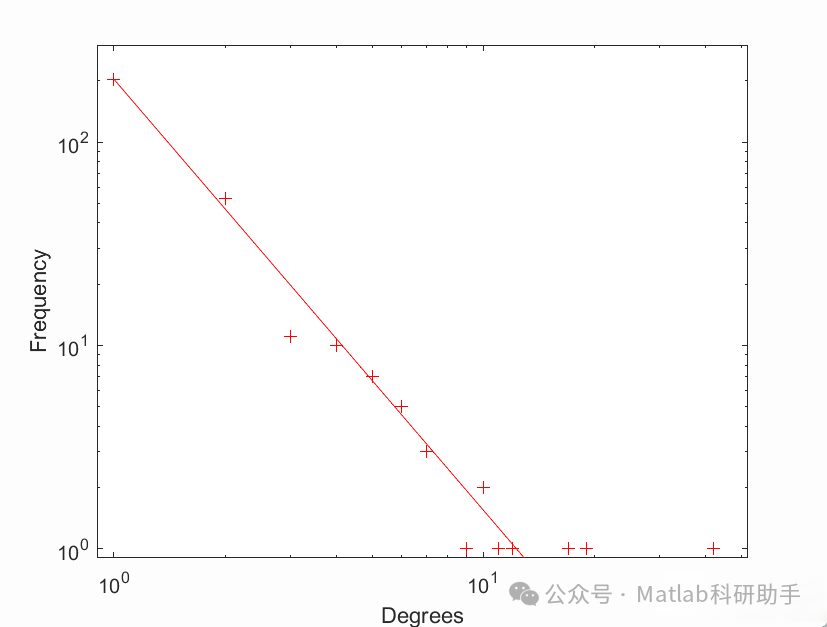

这个简单的公式蕴含了深刻的意义。“优先连接”机制，也称为“富者更富”效应，意味着度越高的节点，越容易吸引新的连接。这种正反馈机制是无标度网络度分布呈现幂律特性的根本原因。

为了更深入地理解B-A模型的生成过程，我们对其进行详细的算法描述：

初始化:
创建一个包含 m0 个节点的完全图，即每个节点与其他所有节点都有连接。
迭代生长:
- 增加一个新节点。
- 选择 m 个已存在的节点与之建立连接。选择节点 i 的概率 Π(i) 如上所述。
- 重复上述步骤，直到网络达到预定的节点数量。

值得注意的是，B-A模型是一个确定性的模型，其结果并非完全随机，而是由初始条件和“优先连接”机制共同决定的。通过调整初始节点的数量 m0 和每次添加的连接数量 m，可以控制生成网络的某些特性，例如平均度和聚集系数。

生成B-A网络后，下一步就是对其进行可视化，以便更直观地理解其结构特征。可视化的方法多种多样，选择何种方法取决于需要突出的网络特性以及可视化工具的限制。以下是一些常用的B-A网络可视化方法：

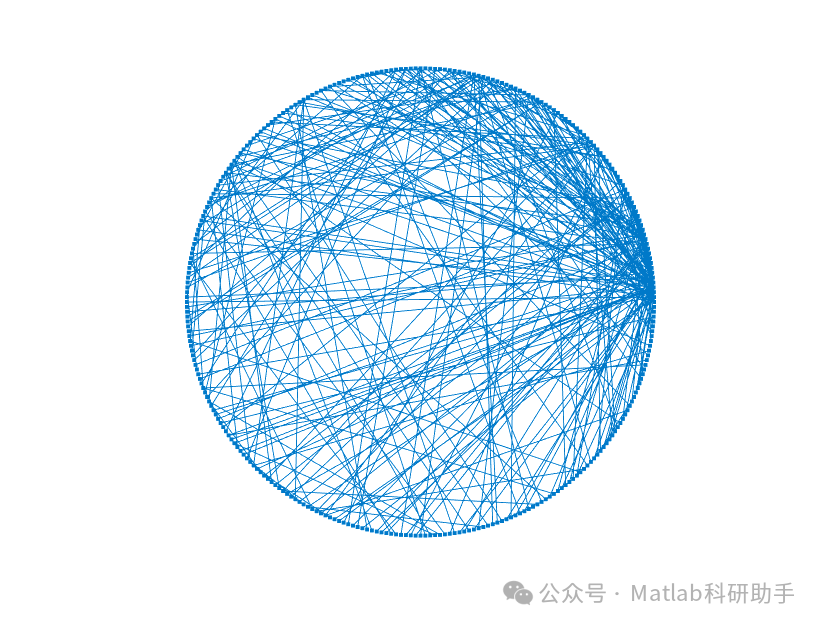

节点-连接图 (Node-Link Diagram): 这是最常用的可视化方法，它将网络中的节点表示为图形（例如圆形、方形），将连接表示为连接这些图形的线条。节点的颜色、大小和位置可以用来编码节点的不同属性，例如度、中心性等。连接的颜色和粗细可以用来编码连接的权重或其他相关属性。对于B-A网络，可以使用节点的度作为节点大小的映射，清晰地展示“富者更富”的现象。然而，对于大规模网络，节点-连接图可能变得过于拥挤和难以理解，因此需要考虑其他可视化方法。
邻接矩阵可视化 (Adjacency Matrix Visualization): 邻接矩阵是一种用矩阵表示网络结构的有效方法。矩阵的每个元素 Aij 代表节点 i 和节点 j 之间是否存在连接。对于B-A网络，可以通过对邻接矩阵的行和列进行重新排序，使得度高的节点聚集在一起，从而更清晰地看到网络的结构特征。此外，还可以使用不同的颜色编码来表示连接的权重或其他属性。邻接矩阵可视化在大规模网络中具有较好的可扩展性，但它可能无法直观地展示网络的全局拓扑结构。
力导向布局 (Force-Directed Layout): 力导向布局是一种基于物理模型的可视化方法。它将网络中的节点看作是带电粒子，节点之间的连接看作是弹簧。节点之间存在斥力，连接之间存在引力。通过模拟这些力之间的相互作用，节点会逐渐移动到平衡位置，从而形成一个视觉上较为合理的布局。力导向布局能够有效地展示网络的聚类结构和全局拓扑结构，但在处理大规模网络时计算复杂度较高。
社区结构可视化 (Community Structure Visualization): B-A网络通常会形成一些社区结构，即节点之间存在紧密的连接，而社区之间连接较少。通过社区检测算法，可以将网络划分为不同的社区，并使用不同的颜色或形状来表示不同的社区，从而更清晰地理解网络的组织结构。

除了以上几种方法，还可以结合其他可视化技术，例如层次布局、径向布局等，以及使用不同的可视化工具，例如Gephi、Cytoscape、NetworkX等，来实现更灵活、更具表现力的B-A网络可视化。

B-A模型及其可视化在诸多领域具有重要的应用价值：

互联网研究: 互联网可以看作是一个巨大的无标度网络，节点代表网页或服务器，连接代表超链接或物理连接。B-A模型可以用来模拟互联网的生长过程，分析其结构特性，以及预测其未来的发展趋势。通过可视化互联网结构，可以更好地理解信息的传播方式，以及识别重要的节点或社区。
社交网络分析: 社交网络，例如Facebook、Twitter等，也呈现出无标度特性。B-A模型可以用来模拟社交网络的形成，分析用户之间的关系，以及预测信息在社交网络中的传播速度和范围。通过可视化社交网络，可以发现关键的影响者，以及识别潜在的社群。
生物信息学: 生物神经网络、蛋白质相互作用网络等也是无标度网络。B-A模型可以用来模拟这些网络的形成，分析基因之间的相互作用，以及研究疾病的传播机制。通过可视化生物网络，可以发现关键的基因或蛋白质，以及识别潜在的药物靶点。
流行病学: 传染病的传播过程也受到网络结构的影响。B-A模型可以用来模拟传染病在人群中的传播，分析不同网络结构下的传播速度和范围，以及制定有效的防控措施。通过可视化传播网络，可以识别关键的传播节点，以及评估干预措施的效果。

B-A模型作为一种经典的无标度网络生成算法，为我们理解复杂网络的形成机制提供了重要的理论基础。通过结合不同的可视化方法，我们可以更直观地观察和分析B-A网络的结构特征，从而将其应用到各个领域，解决实际问题。然而，B-A模型也存在一些局限性，例如它只考虑了度的影响，而忽略了其他网络属性，例如节点的地理位置、兴趣爱好等。因此，未来的研究可以考虑对B-A模型进行改进，使其能够更好地模拟现实世界的复杂网络。此外，随着数据量的不断增加，如何有效地可视化大规模网络也成为一个重要的挑战。需要开发更高效、更具表现力的可视化方法，才能更好地理解和利用复杂网络的信息。
