负电源生成

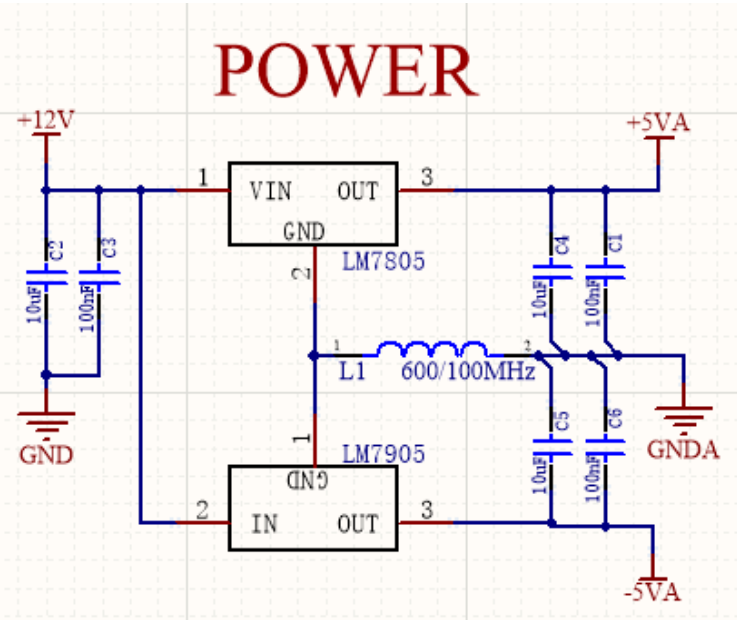

最近在工作中，需要设计一个+12V输入，±5V输出的方案，用于运放的正负电源供电，以及作为运放偏置电压。在粗略查阅资料后，直接采用了DCDC电源芯片LM7905以及LM7805搭建电路，如下图所示：

错误电路

在没仔细阅读规格书的情况下进行了打板，当拿到板子后进行测试时发现正电压可以正常输出，负电压异常，无法正常输出，发热严重。后又返回查看规格书才发现，此类负压生成芯片(LM7905)，需要提供-12V输入，才能输出负压，而不是直接正电压输入，负电压输出这么简单。这样的用法是错误的，还望以此为鉴。

在查阅资料后，自己也是总结了两种生成负压的方案，以及负参考电压生成的途径。

1. 电荷泵生成负压。

2. 反极性Buck-Boost生成负压。

3. 负参考电压

电荷泵生成负压

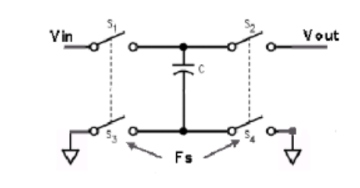

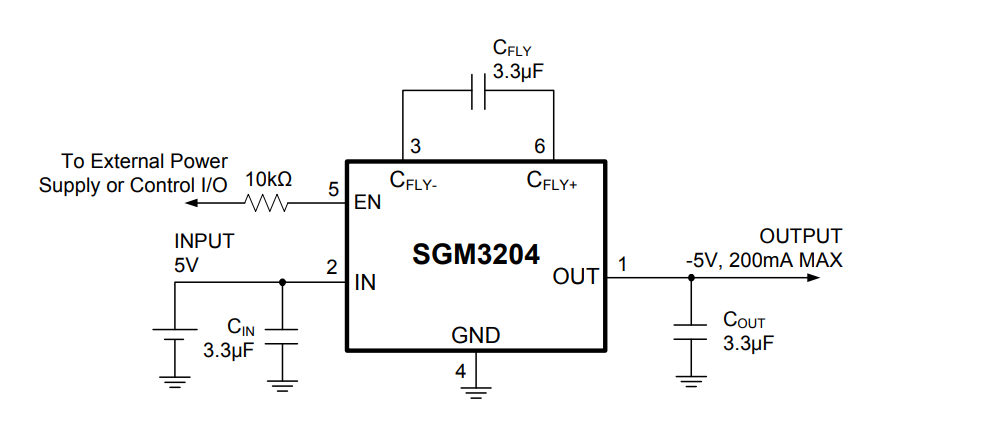

电荷泵内部通过搭建不同的控制回路，以一定频率对开关进行开通和关断来给内部电容进行充电和放电，从而可以实现升压、降压以及电压翻转的功能。电荷泵生成负压的方案，电路设计简单，占用空间小、例如圣邦威的SGM3024，外围电路非常简单，只有几个电容，就可以实现+5V输入，-5V输出的功能，如下图所示。

利用电荷泵生成的负压，由于其工作原理导致带载能力有限，输出电压范围有限。由于采用电容储电，而不是电感储电，所以不存在电磁干扰。其噪声低，效率高、静态电流低，成本低、占用空间少等特点常被应用于手机、耳机、LED、数码相机等电路中。

反极性Buck-Boost生成负压

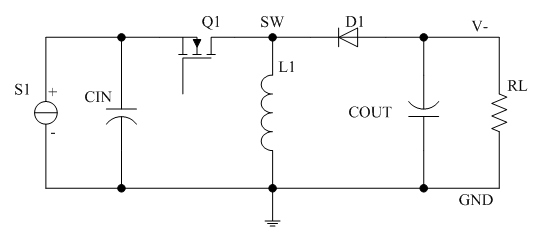

Buck-Boost是常用的升压、降压DCDC转换方式，利用电感储能，输出电压既可以高于输入电压，也可以低于输入电压，当占空比小于50%时，输出降压，当占空比大于50%时，输出升压，其基本的电路如下。

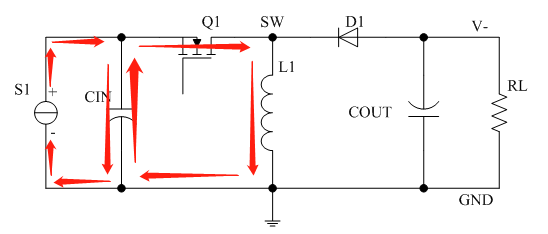

阶段一：当Q1开通时，电源S1给电容CIN充电，同时电容通过Q1给电感L1充电。

阶段二：当Q1关断时，电源S1给电容CIN充电，由于电感电流不能突变，电感的电流方向不变，电感L1给电容COUT充电，同时给负载提供电压。所以在负载两端会形成与输入电压相反的负压。

负参考电压

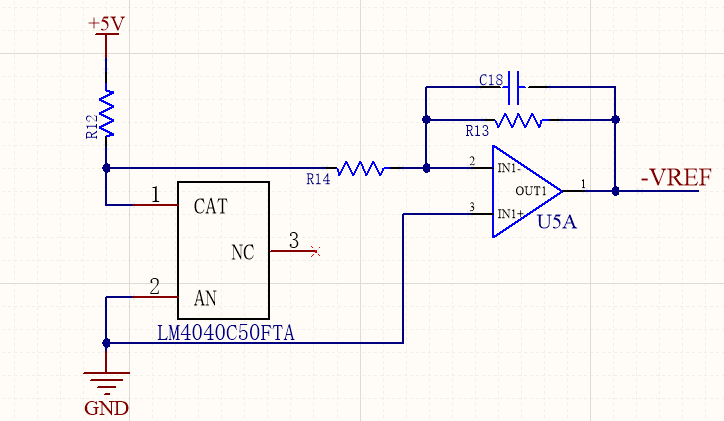

参考电压又叫基准电压，在电路中充当一个基准的作用，参考电压的精度直接影响到电子系统的性能和精度，所以用电荷泵和Buck-Boost生成的负电压有时很难满足参考电压的要求。基准电源+运放的方式可以生成满足要求的负参考电压。电路如下

这样产生的负参考电压精度主要与基准电源IC与运放自身性能参数有关，且运放需要采用双电源供电。
