前言
运放电路常采用双电源供电,这是因为:
- 增加动态范围:双电源供电可以增加运放的动态范围,即输出信号可以在正负电压范围内摆动。
- 减少交越失真:在单电源供电的情况下,运放输出会受限于供电电压的范围,可能导致信号失真或截断。双电源供电可以减少这种交越失真的发生,提高信号的准确性和保真度。
生成正电压通常较为简单,而对于负电压,则常见的方法是通过电荷泵将正电压转换为负电压。然而,电荷泵的缺点之一是输出电流较小。下面介绍一种生成正负±12V电源的方法。

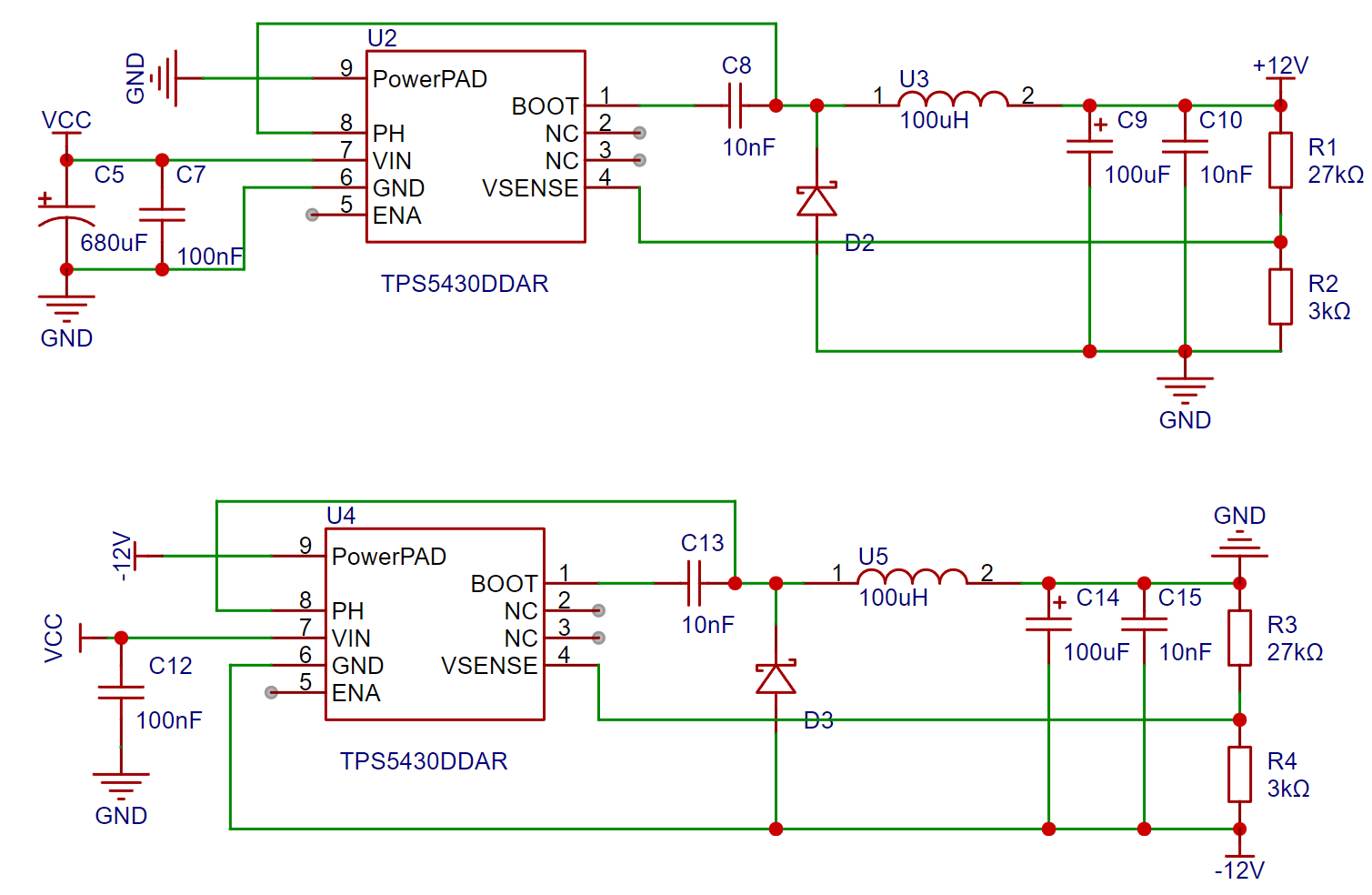

电路原理图
TPS5430DDAR 能够在宽输入电压范围内(4.5V 至 28V)工作,并提供高达3A 的输出电流。输出电压通过外接一个分压电阻网络来调节。输出电压
V
o
u
t
=
1.221
(
R
1
+
R
2
)
/
R
2
V_{out}=1.221\text{(}R_1+R_2\text{)}/R_2
Vout=1.221(R1+R2)/R2。
+12V电压生成电路中, R 1 = 27 kΩ R_1=27\text{kΩ} R1=27kΩ、 R 2 = 3 kΩ R_2=3\text{kΩ} R2=3kΩ。计算得输出电压为12V。
-12V电压生成电路中,将TPS5430稳压电路的输出点接GND,接地点接输出,这样原本接地点的电压就是-12V了,核心要义就是:电压是相对的
总结
与使用电荷泵或反向转换器生成负压的方法相比,这种方法还是比较有意思的。
