一、PCIe介绍

1、前言
1.1、PCIe概述

PCI Express（peripheral component interconnect express）是INTEL提出的新一代的总线接口，PCI Express采用了目前业内流行的点对点串行连接，比起PCI以及更早期的计算机总线的共享并行架构，每个设备都有自己的专用连接，不需要向整个总线请求带宽，而且可以把数据传输率提高到一个很高的频率，达到PCI所不能提供的高带宽。
在这里插入图片描述

相对于传统PCI总线在单一时间周期内只能实现单向传输，PCI Express的双单工连接能提供更高的传输速率和质量。

1.2、PCIe分类
  • PCIe规格

目前PCIe有五种物理规格，分别为PCIe x1、PCIe x4、PCIe x8、PCIe x16、PCIe x32，x后面的数字表示为PCIe插槽内的通道数

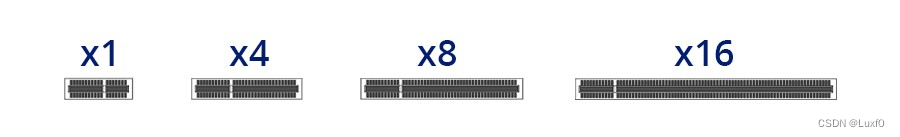

详见示意图如下，目前主流规格主要为x1、x4、x8、x16，PCIe插槽可向下兼容，如PCIe x16插槽可插x8、x4、x1的卡（最终运行模式由PCIe卡决定，如PCIe x16插槽插入PCIe x4卡，最终以PCIe x4模式运行）
在这里插入图片描述

插槽宽度脚pin总数主接口区pin数长度传输通道数常见应用
PCIe x1361425mm1无线网卡、SATA扩展卡、USB端口扩展卡
PCIe x4644239mm4万兆以太网卡
PCIe x8987656mm8FC HBA卡
PCIe x1616414289mm16显卡、GPU卡
  • PCIe版本

目前PCIe有六种版本，分别为PCIe1.0、PCIe2.0、PCIe3.0、PCIe4.0、PCIe5.0、PCIe6.0，PCIe版本向后兼容，任何版本的PCIe卡和主板都可以以最低版本的模式工作（如PCIe 3.0卡插到PCIe 2.0槽位上，最终以PCIe 2.0版本运行）

详见示意图如下，列举了不同PCIe版本总线性能，PCIe每条传输通道均为全双工通道（SEND、RECEIVE两个方向互不影响，表中传输带宽表示为单方向的速率）

PCIe是一条串行总线，数据中嵌入了时钟，它需要确保发生足够的电平转换（1到0和0到1），以便接收端恢复时钟。
为了增加电平转换，以"8b/10b"编码举例，每8个bit（1个字节）被编码为一个10bit的符号进行传输，之后在接收端进行解码，即总线需要传输10 bit的编码数据来表示所发送的8 bit的数据，编码效率为80%（8b/10b）

               （ 原始传输率 x Line编码效率 x 通道数 ）
有效传输带宽 =   ------------------------------------
                               8
注：
GT/s表示为每秒千兆传输（**Gigatransfer**），由于原始传输率为Gbps（二进制以1000换算，即2.5Gbps=2500Mbps），故需要除以8换算为GBps
PCIe版本发布时间Line编码原始传输率×1带宽×2带宽×4带宽×8带宽×16带宽
1.020038b/10b2.5 GT/s250 MB/s0.50 GB/s1.0 GB/s2.0 GB/s4.0 GB/s
2.020078b/10b5.0 GT/s500 MB/s1.0 GB/s2.0 GB/s4.0 GB/s8.0 GB/s
3.02010128b/130b8.0 GT/s984.6 MB/s1.97 GB/s3.94 GB/s7.88 GB/s15.8 GB/s
4.02017128b/130b16.0 GT/s1969 MB/s3.94 GB/s7.88 GB/s15.75 GB/s31.5 GB/s
5.02019NRZ 128b/130b32.0 GT/s3938 MB/s7.88 GB/s15.75 GB/s31.51 GB/s63.0 GB/s
6.02021PAM4 & FEC 128b/130b64.0 GT/s7877 MB/s15.75 GB/s31.51 GB/s63.02 GB/s126.03 GB/s
1.3、常见问题
  • 同一个主板，同一张卡，插在PCIe A上可以正常使用，而在PCIe B却无法识别？
    此问题常出现在双路主板上，主板的PCIe接口分别由两个CPU控制。如果只上了一个CPU，那么另外一个CPU控制的PCIe通道是不通电的，自然不能识别。
1.4、常用命令
  • 查看服务器PCI-E插槽个数及使用情况：dmidecode | grep -1 PCI
    注：可使用PCIe扩展卡扩充PCIe插槽
[root@node111 ~]# dmidecode | grep -1 PCI
        ISA is supported
        PCI is supported
        PNP is supported
--
System Slot Information
    Designation: PCIe Slot 1
    Type: x8 PCI Express 3 x16
    Current Usage: Available
--
System Slot Information
    Designation: PCIe Slot 2
    Type: x8 PCI Express 3 x16
    Current Usage: Available
--
System Slot Information
    Designation: PCIe Slot 3
    Type: x8 PCI Express 3 x16
    Current Usage: Available
--
System Slot Information
    Designation: PCIe Slot 4
    Type: x8 PCI Express 3 x16
    Current Usage: In Use
--
System Slot Information
    Designation: PCIe Slot 5
    Type: x8 PCI Express 3 x16
    Current Usage: In Use
--
System Slot Information
    Designation: PCIe Slot 6
    Type: x16 PCI Express 3
    Current Usage: Available

二、PCIe应用

1、HBA卡

HBA，即主机总线适配器（Host Bus Adapter），是服务器内部的I/O通道与存储系统的I/O通道之间的物理连接，实现内部通道协议PCI或Sbus和光纤通道协议之间的转换，减轻了主处理器在数据存储和检索任务的负担，提高服务器的性能。

HBA卡可以将服务器连接至存储网络（如SAN存储），常见的HBA卡有FC-HBA卡（16Gb/s）、SAS-HBA卡（12Gb/s）两种

1.1、FC HBA卡
1.1.1、品牌厂商

FC HBA卡常见的品牌厂商主要为Emulex、Qlogic

  • Emulex
    可通过lspci | grep Fibre查询服务器当前使用FC HBA卡，若品牌为Emulex，通常驱动模块为lpfc
[root@node85 ~]# lspci | grep Fibre
62:00.0 Fibre Channel: Emulex Corporation LightPulse LPe16002 (rev 30)
62:00.1 Fibre Channel: Emulex Corporation LightPulse LPe16002 (rev 30)
[root@node85 ~]#
[root@node85 ~]# modinfo lpfc
filename:       /lib/modules/4.14.113-1.el7.x86_64/kernel/drivers/scsi/lpfc/lpfc.ko.xz
version:        0:11.4.0.3
author:         Broadcom
description:    Emulex LightPulse Fibre Channel SCSI driver 11.4.0.3
license:        GPL
srcversion:     9B519AD74B0149A85A5638D
  • Qlogic
    可通过lspci | grep Fibre查询服务器当前使用FC HBA卡，若品牌为Qlogic，通常驱动模块为qla2xxx
1.1.2、常用操作
  • 查看FC本地（通常为服务器FC HBA卡）WWN号：cat /sys/class/fc_host/host{x}/port_name
    注：如FC HBA卡配置两个FC口，则存在两个WWN号
[root@node85 ~]# cat /sys/class/fc_host/host11/port_name
0x10000090fadc39ac
[root@node85 ~]# cat /sys/class/fc_host/host13/port_name
0x10000090fadc39ad
  • 查看FC远端（通常为FCSAN存储）WWN号：cat /sys/class/fc_remote_ports/rport-{x}/port_name
[root@node85 ~]# cat /sys/class/fc_remote_ports/rport-11\:0-0/port_name
0x277000c0fff0b1d3
[root@node85 ~]# cat /sys/class/fc_remote_ports/rport-13\:0-0/port_name
0x237000c0fff0b1d3

  • 扫描FC本地新SCSI磁盘：rescan-scsi-bus.sh

  • 查看FC本地SCSI连接情况：lsscsi

[root@node85 ~]# lsscsi
[3:0:0:0]    enclosu SEAGATE  4565             G280  -
[3:0:1:0]    enclosu SEAGATE  4565             G280  -
[3:0:2:0]    enclosu BROADCOM VirtualSES       03    -
[11:0:0:0]   enclosu SEAGATE  5865             G280  -
[11:0:0:11]  disk    SEAGATE  5865             G280  /dev/sdb
[11:0:0:15]  disk    SEAGATE  5865             G280  /dev/sdd
[11:0:0:19]  disk    SEAGATE  5865             G280  /dev/sdf
[11:0:0:23]  disk    SEAGATE  5865             G280  /dev/sdh
[11:0:0:27]  disk    SEAGATE  5865             G280  /dev/sdj
[11:0:0:31]  disk    SEAGATE  5865             G280  /dev/sdl
[11:0:0:35]  disk    SEAGATE  5865             G280  /dev/sdn
[11:0:0:39]  disk    SEAGATE  5865             G280  /dev/sdp
[12:0:0:0]   disk    ATA      INTEL SSDSC2KB24 0132  -
[12:0:1:0]   disk    ATA      INTEL SSDSC2KB24 0132  -
[12:1:0:0]   disk    LSI      Logical Volume   3000  /dev/sda
[13:0:0:0]   enclosu SEAGATE  5865             G280  -
[13:0:0:12]  disk    SEAGATE  5865             G280  /dev/sdc
[13:0:0:16]  disk    SEAGATE  5865             G280  /dev/sde
[13:0:0:20]  disk    SEAGATE  5865             G280  /dev/sdg
[13:0:0:24]  disk    SEAGATE  5865             G280  /dev/sdi
[13:0:0:28]  disk    SEAGATE  5865             G280  /dev/sdk
[13:0:0:32]  disk    SEAGATE  5865             G280  /dev/sdm
[13:0:0:36]  disk    SEAGATE  5865             G280  /dev/sdo
[13:0:0:40]  disk    SEAGATE  5865             G280  /dev/sdq
1.2、SAS HBA卡
1.2.1、品牌厂商

SAS HBA卡常见的品牌厂商主要为LSI、Adaptec、Areca、ATTO
