蓝牙/读卡小音响拆解

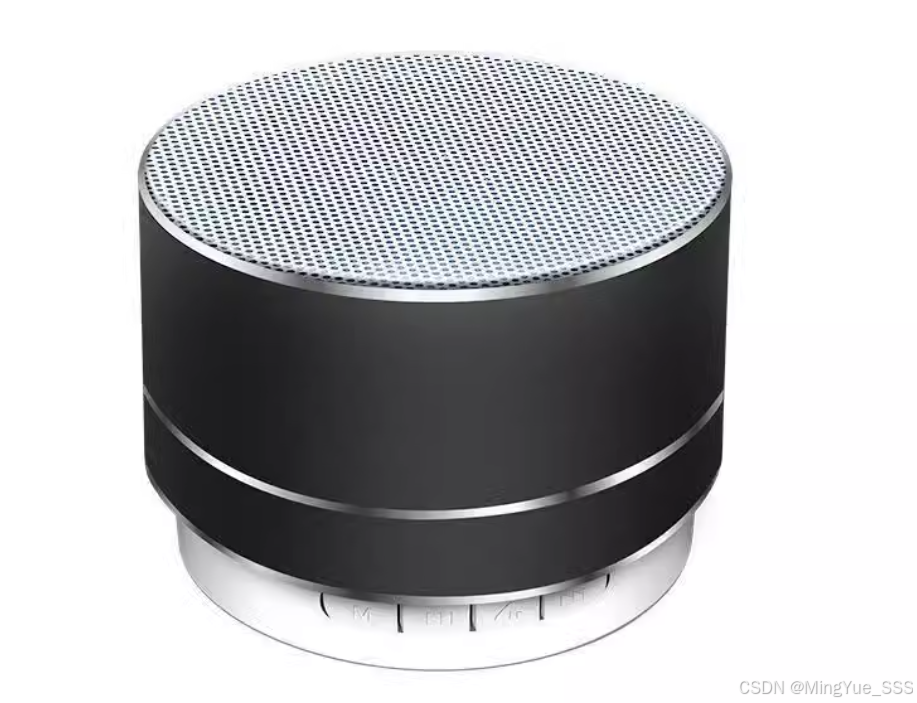

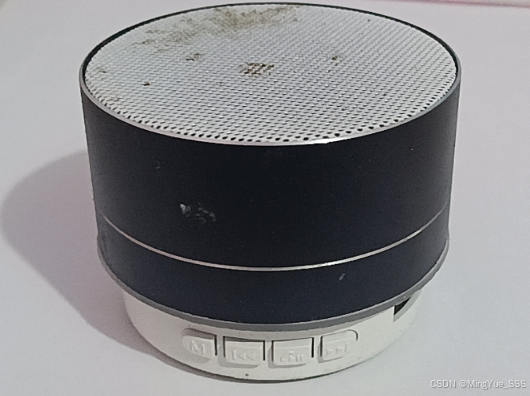

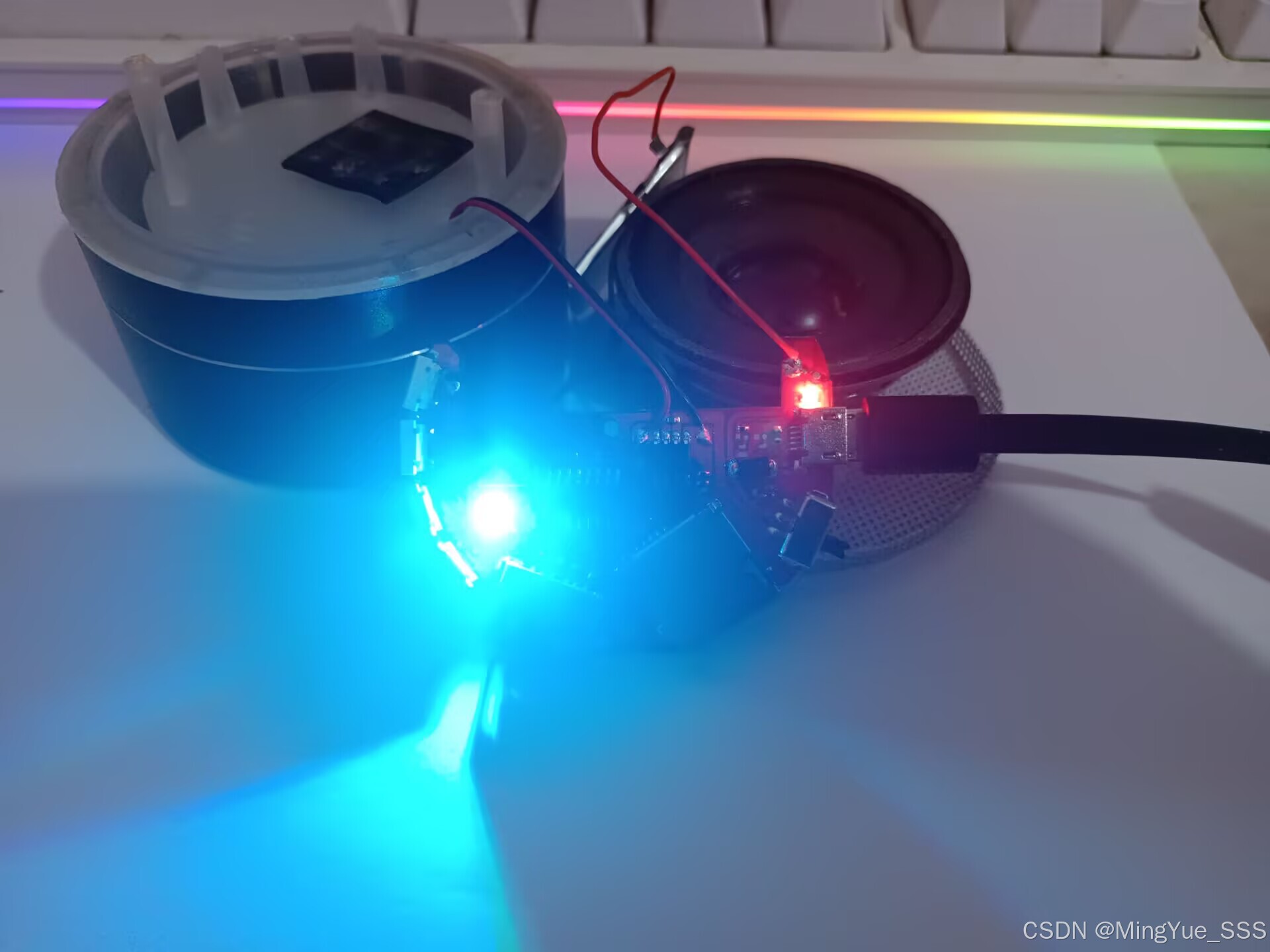

很久以前买的一个小音箱，可以插SD卡，插U盘，还可以蓝牙连接。

上面是一个金属滤网，没有固定，摔了一下就开了，拆开后是一个4Ω 3W的喇叭。

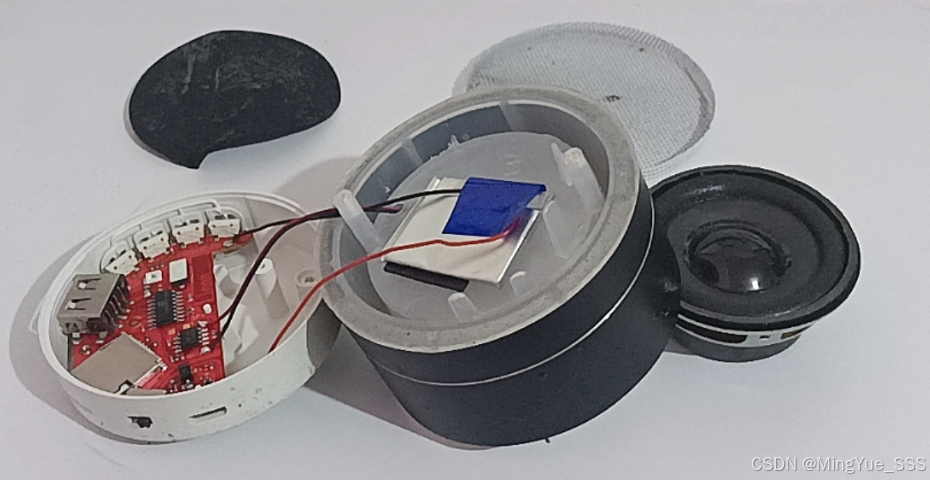

底部有一层黑色防滑垫，胶合的，揭开后，有两个固定螺丝。拆开后结构如下图：

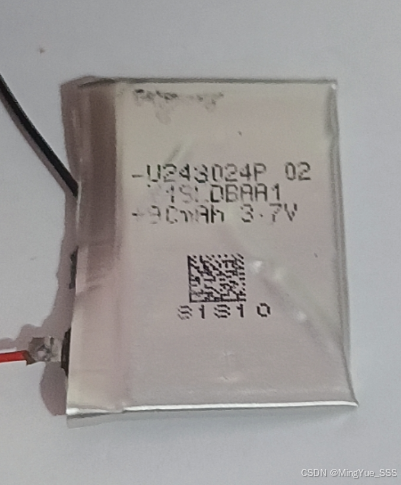

一个很小的充放电锂电池，容量90mAh，电压3.7V。

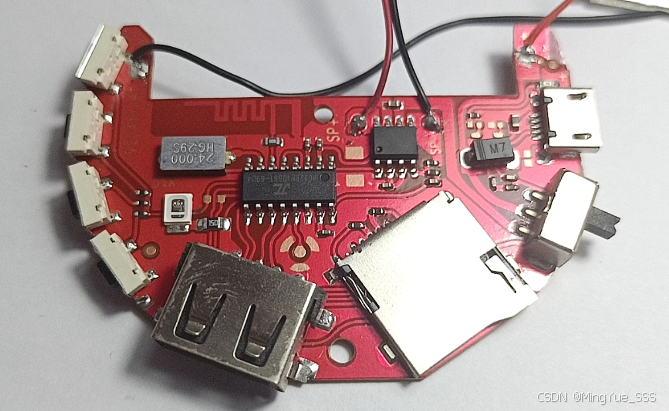

PCBA模块，这是一个单面板，红色的阻焊油，器件全部采用单面贴片的方式。

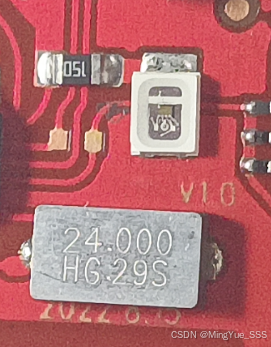

24MHz的晶振，旁边是一个三色灯，用来显示幻彩灯效。

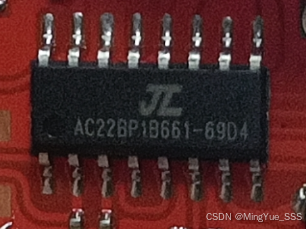

主控芯片是AC22BP蓝牙芯片。

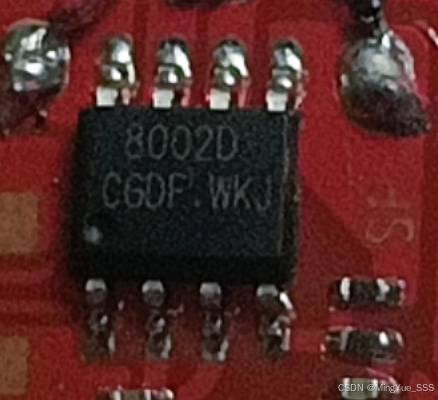

旁边还有一颗8002D的音频功放芯片。

PCB走线部分：

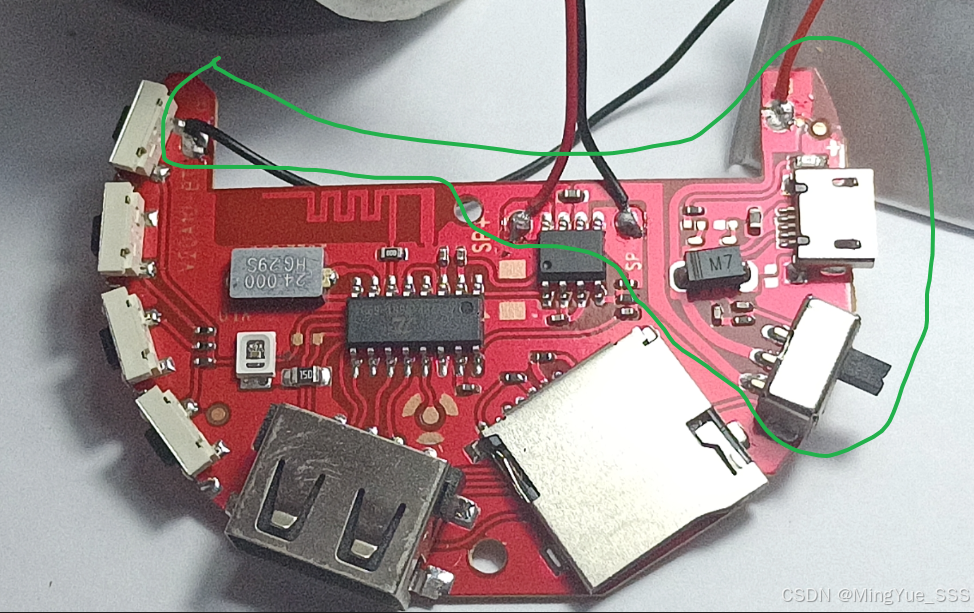

这块是电池，红正黑负，走线直接跟开关和充电口连接，没有充电管理芯片。

看了下电池，仅是电池，没有带充电保护板。

【问题】这里的M7二极管，有什么作用？

1、二极管有一个压降，有时候会用来做压降补偿，考虑到这里给3.7V电池充电，且没有电源管理芯片，那么由于3.7V锂电池的充电电压是4.2V，这里的M7二极管，参考嘉立创的规格书，管压降有1V/1.1V。刚好用来做压降补偿。
2、这里是串接在正极上的，应该还可以用来防反接。

【问题】3.7V锂电池的充电模式？

采用‌恒流恒压（CC-CV）充电‌：
‌恒流阶段‌：以电池容量0.1-1.5倍的电流充电至4.2V（如1350mAh电池对应135-2025mA）‌。
‌恒压阶段‌：电压保持4.2V，直至电流降至100mA以下时停止充电‌。

【问题】这里的走线，正极直接把外围包裹住了，负极没有连通，是怎么给电池充电的？

开关的壳体是接地的，并且连通，这里应该就是靠这个来实现跨接GND的。

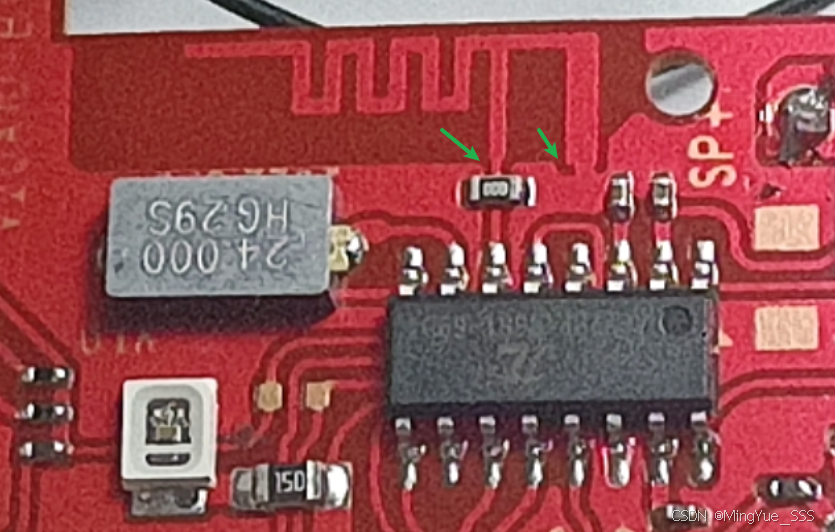

【问题】RF天线这里的走线连接处宽度变细了，为什么不按照RF连接处的走线直接连接？还有GND接口处也是一样，为什么不直接连接，而是用一个较细的走线？

1、可能是为了阻抗匹配

【问题】这款芯片是直接可以使用的，还是要烧录程序？

这里找了一份参考资料：

杰理AC6925A原理图，应该是同一家。

杰理AC6925A原理图-资料下载-杰理芯片_杰理蓝牙芯片_JL杰理科技代理商-云信

在网上找了下一样的，一个只需13.9块钱，还包邮，是真的便宜。
