吹风机拆解学习笔记

原文链接：

拆解报告：Midea美的1300W高速吹风机FG3 - 充电头网 - 我们只谈充电

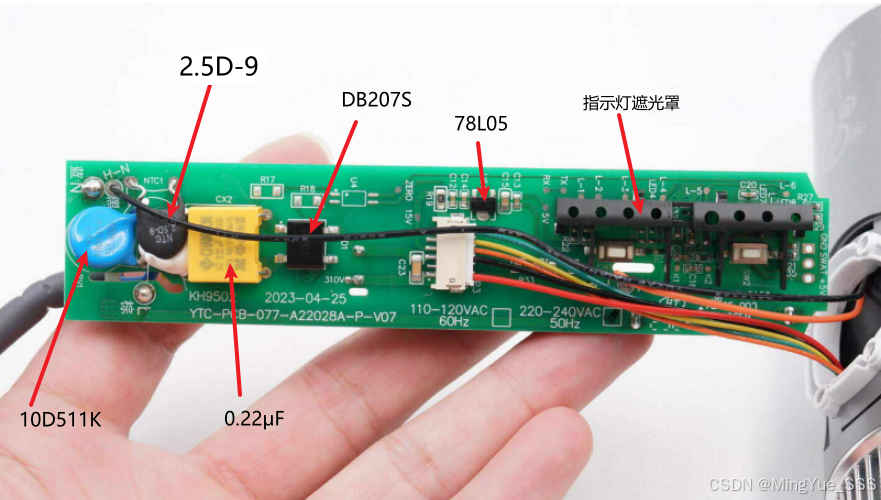

从图片上看，应该是零火线先进入保险丝，然后压敏电阻，热敏电阻，安规电容，共模电感，安规电容，整流桥，滤波大电容。

保险丝在火线上面，热敏电阻在零线上面。这样做的目的是什么？

【NEW】保险丝应安放在火线上，而非零线上。原因在于，当线路发生故障导致保险丝熔断时，火线上不存在电压，这确保了即使保险丝熔断，线路和用电器上也不会有电压存在。从而，避免了对人或用电器造成伤害的风险。

NTC的作用

NTC电阻串联在交流电路中主要是起“电流保险”作用。
为了避免电子电路中在开机的瞬间产生的浪涌电流,在电源电路中串接一个功率型NTC热敏电阻器,能有效地抑制开机时的浪涌电流,并且在完成抑制浪涌电流作用以后,由于通过其电流的持续作用,功率型NTC热敏电阻器的电阻值将下降到非常小的程度,它消耗的功率可以忽略不计,不会对正常的工作电流造成影响,所以,在电源回路中使用功率型NTC热敏电阻器,是抑制开机时的浪涌,以保证电子设备免遭破坏的最为简便而有效的措施 。
NTC只是起开机保护作用，因为通电的瞬间有浪涌电流，这时候，NTC电阻很大，起到限制电流的作用。电器正常工作后基本上就没有浪涌电流了，并且此时NTC会发热，从而电阻值减小，功率减小，不影响电器的整体功率。
电器工作一段时间后，此时的NTC温度已高，电阻较小，对浪涌的抑制能力下降，如果此时再开机，作用很小，因此，正常使用应该是等NTC冷却下来，恢复其冷态阻值后再开机。

压敏电阻的作用

压敏电阻并联在交流侧电路中主要是起“限制电压超高”作用。
压敏电阻的工作原理:比如一个“标称300V”的压敏电阻在220V的工作中,突然220V上升到310V!这时压敏电阻被击穿,通过很大的电流,熔断了保险丝后,就保护了后面的电路,然后压敏电阻又恢复了原来的状态。

压敏电阻和保险丝的位置

保险丝一般是慢断的。
保险丝在前，压敏在后：
当有高电压(比如雷击)从Vin进来时，你看看会有什么结果，应该是压敏电阻损坏，保险丝也断掉。分析原因：Vin有高电压时，压敏电阻RV1短路，此时电流经过保险丝直接跟地短路了，定会产生很大的电流。保险丝绝对要断掉。所以，保险丝跟压敏电阻是同时坏掉

压敏电阻在前，保险丝在后：
第一种情况是Vin有高电压(比如雷击)进来时，此时压敏电阻RV1短路，保险丝F1这里没有大电流经过，所以保险丝不会断。后面的电路也不会损坏，此时是压敏电阻损坏，保险丝完好。

第二种情况是Vin有电网瞬间波动大电流进来，但电压是没变。此时压敏电阻RV1没有损坏，照常工作。但保险丝F1因有大电流经过，保险丝立即就熔断了。后面的电路得以保护。此时的情况就是压敏电阻没事，保险丝断了。

开关电源,热敏电阻的选取原则是什么?

在满足稳态电流的情况下,在温度在25摄氏度的条件下测到的电阻值应为:
   R>=1.414*E/Im
E:输入电压
Im:浪涌电流,其提到,一般在开关电源中,浪涌电流为稳态电流的100倍.

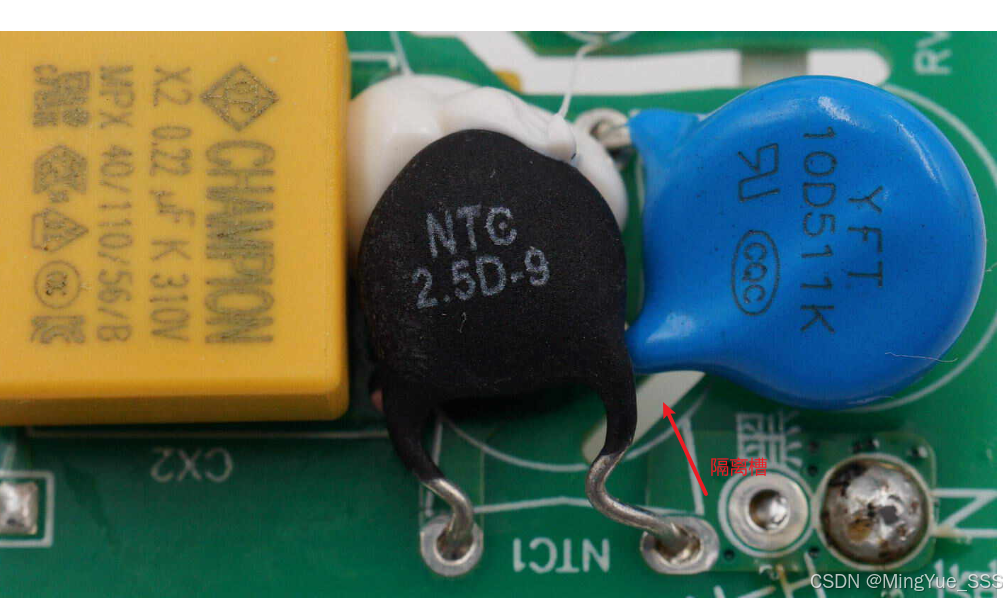

NTC 5D-9怎么解读?

NTC 5D-9平时是导通的,约5欧姆
NTC是负温度系数热敏电阻
5D-9表示最大直径9.5mm 25摄氏度无功率(冷态)阻值5欧姆 最大稳态电流3A,最大热态阻值< =0.21欧
应用于(彩电) 220V电源进线限制开机浪涌电流.

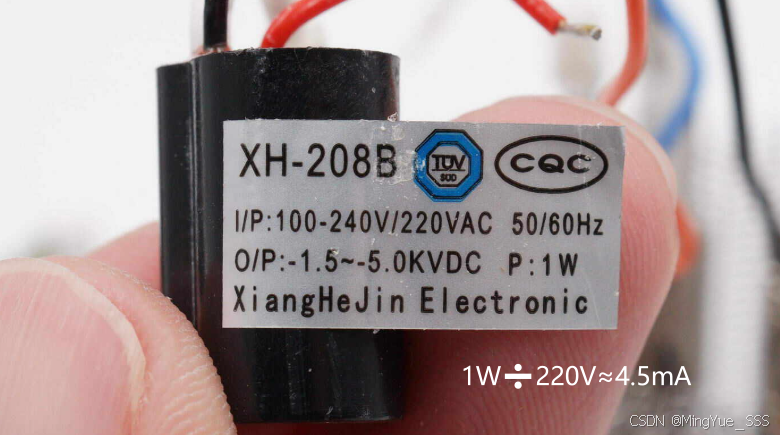

负离子的电流是多少？走线线宽最细可以多少mm？

220V的负离子发生器，工作电流小于5mA

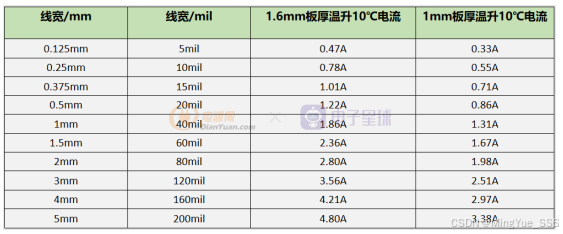

最小的走线5mil（0.127mm）大约可以经过0.5A（500mA）的电流。

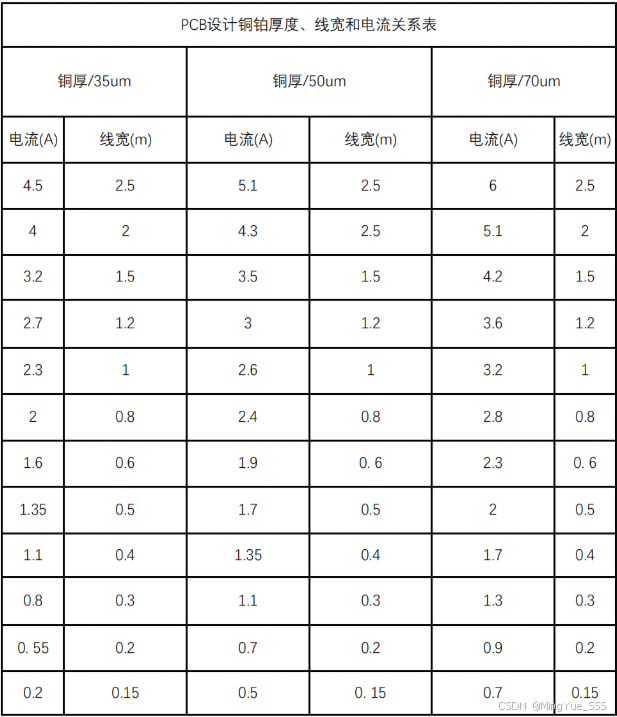

PCB设计中电流与线宽的关系

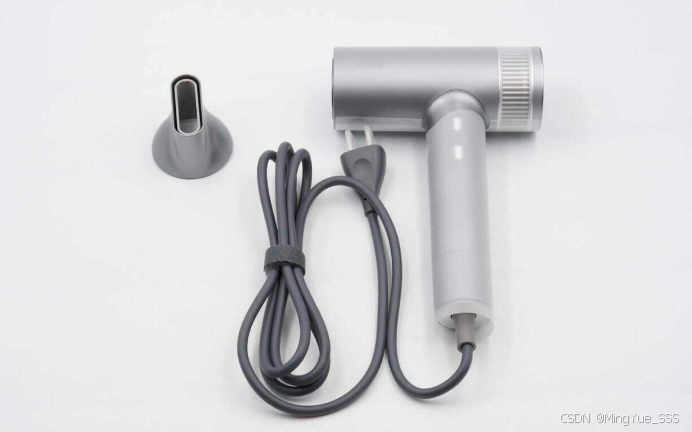

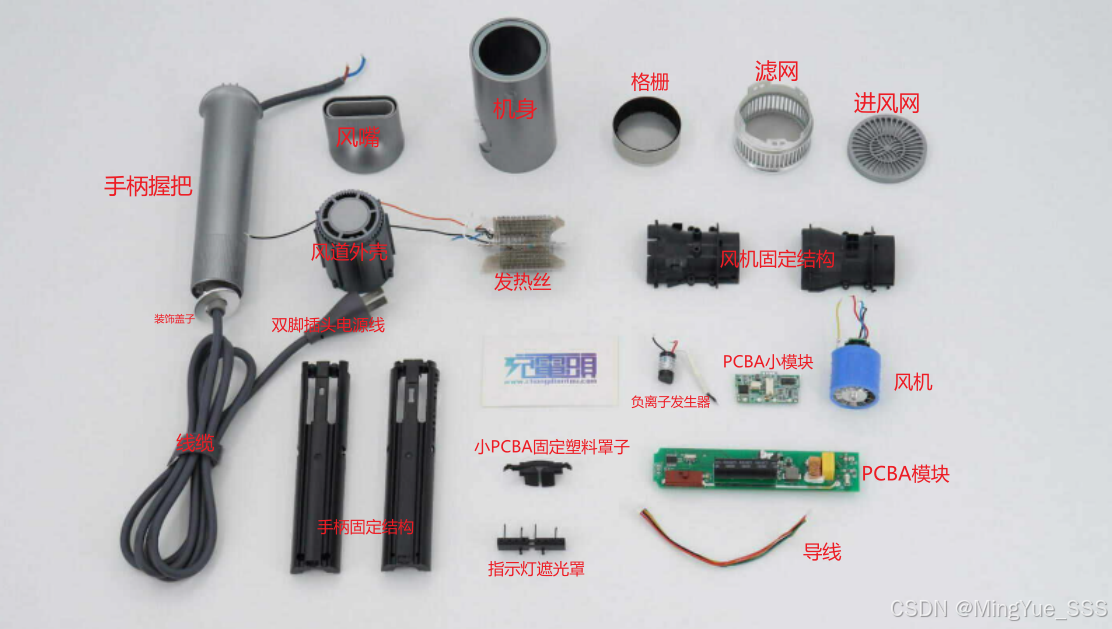

拆解后零件：

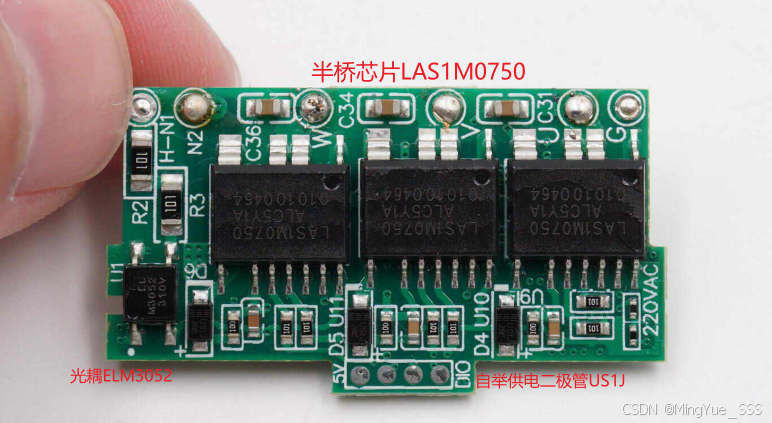

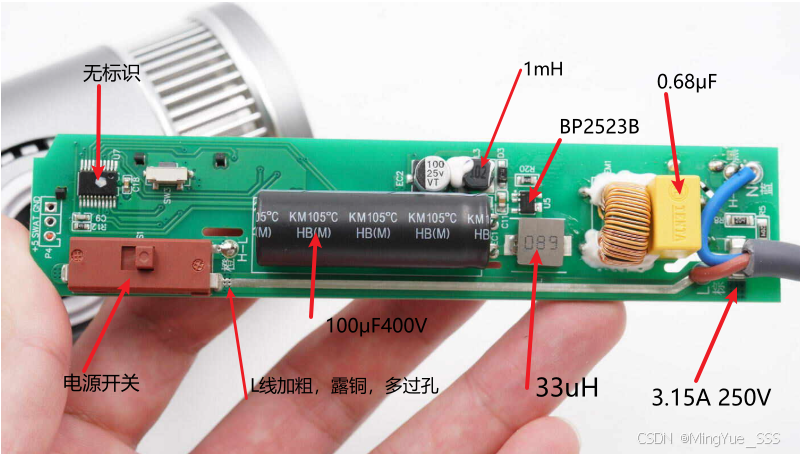

PCBA模块：

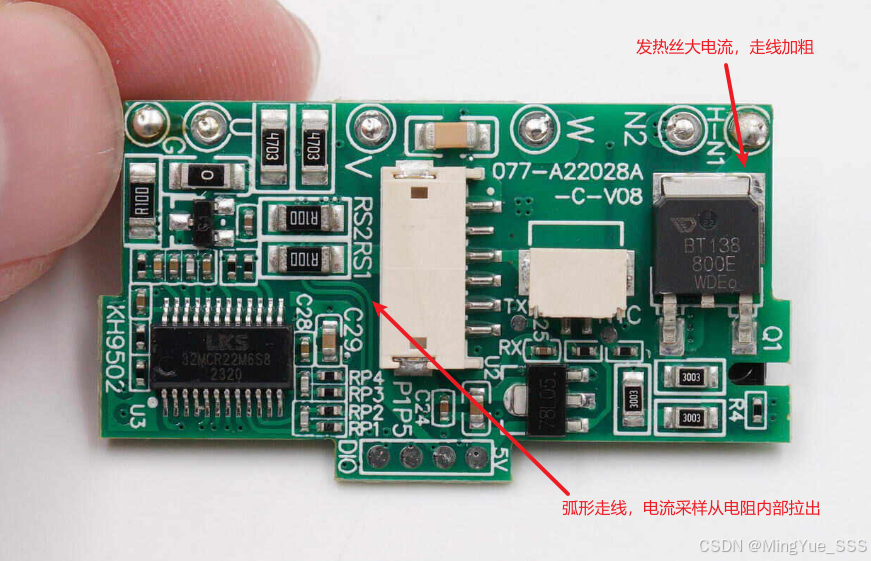

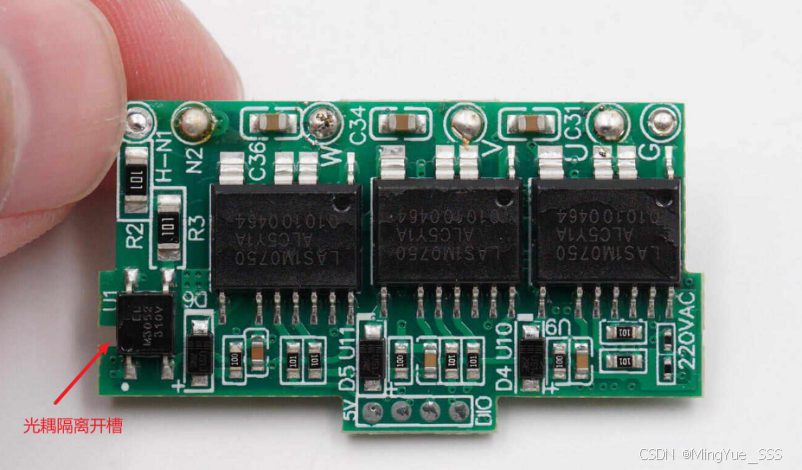

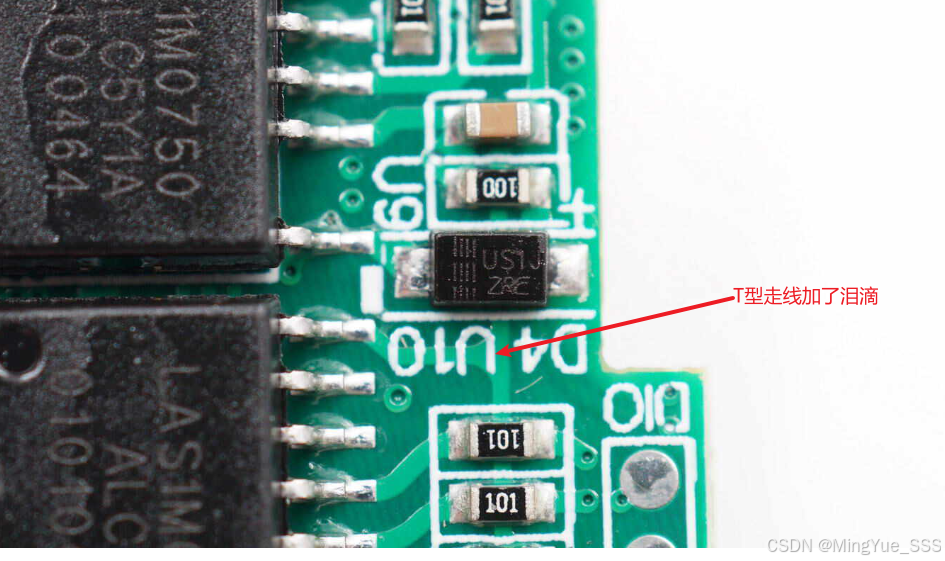

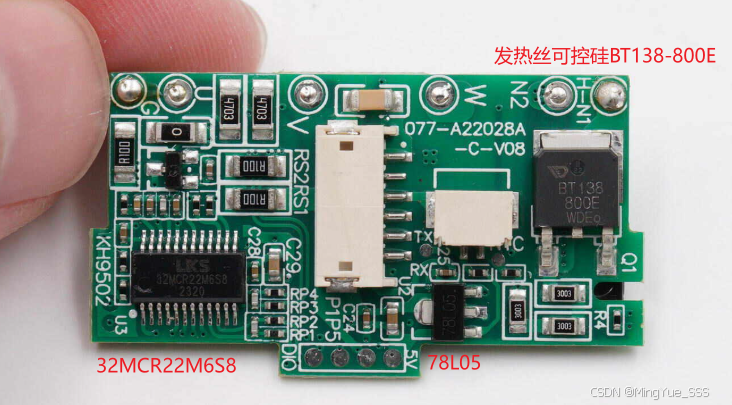

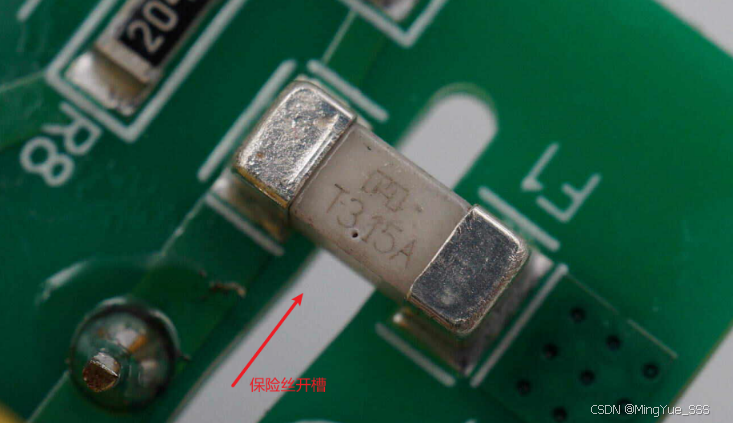

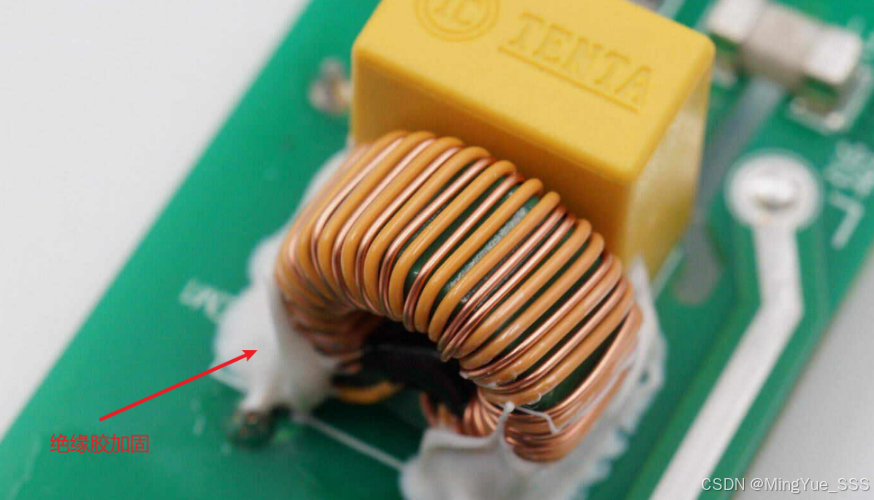

部分放大细节：
